Wat zijn de belangrijkste onderdelen van een CNC-freesmachine?

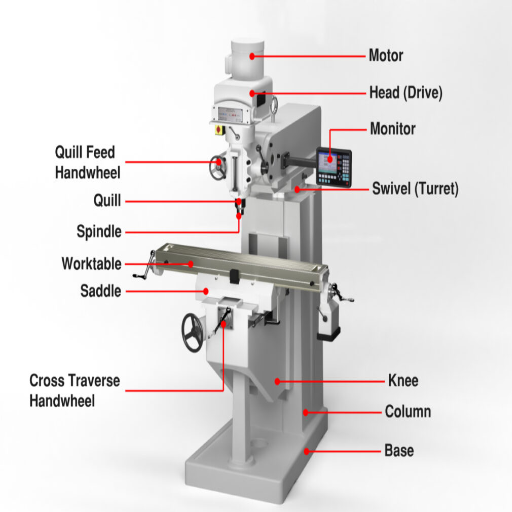

Een CNC-freesmachine is meer dan een extra grote boormachine; het is een mix van elektronische finesse en mechanische nauwkeurigheid die onderdelen met verbluffende precisie bewerkt. Hoewel de opstelling per werkplaats kan verschillen, zijn de volgende elementen op vrijwel elk horizontaal bed terug te vinden.

• Bedieningspaneel: Operators staan ​​voor een matrix van knoppen en een klein scherm, typen invoersnelheden, stellen assen op nul en kijken naar foutmeldingen die voorbij rollen. Dat paneel fungeert als de hersenschors van de machine en vertaalt de menselijke intentie in een reeks servocommando's.
• Spindel - De gepolijste schacht in het hart van de kop grijpt de frees vast en draait deze met dezelfde felheid als een koppige schroef. Precisie is weinig meer dan hoopvolle speculatie zonder een stijve, gebalanceerde spindel.
• Werktafel - De afgewerkte werkstukken worden bevestigd aan een netwerk van T-gleuven die zowel klemmen als bankschroeven kunnen bevatten. De tafel schuift mee met onzichtbare motoren. De solide verbinding met het frame houdt trillingen tegen terwijl de frees erboven danst.
• Lineaire assen (X, Y, Z) - Kabels, tandwielen en glazen schalen synchroniseren met de shuttlekop of het werkstuk langs drie orthogonale gangen, waardoor een cartesiaanse discipline ontstaat over wat anders willekeurige beweging is. Elke geprogrammeerde beweging wordt geprojecteerd op een puls, waardoor abstracte coördinaten worden omgezet in echte chips.
• Snijgereedschap - Een kobaltfrees of een hardmetalen frees stript metaal zoals een potloodpunt hout schaaft, maar het profiel is meer algebraïsch dan artistiek. Het type, de diameter en de geometrie van het gereedschap worden handmatig geselecteerd voor elk materiaal, of het nu zacht staal of titanium is.
• Koelsysteem - Bij contact verspreidt de snijwarmte zich sneller dan de snelheid van de werkplaats, waardoor dunne olie- of nevelstralen op de interface stromen, de vlam doven en vuil wegspoelen. Wat koel blijft, betaalt de prijs, en een goed ontworpen koelmiddeltoevoer zorgt ervoor dat het verschil niet aan het toeval wordt overgelaten.
• Frame - Zwaar gietijzer of gelaste plaat draagt ​​de gehele constructie en voorkomt doorbuiging wanneer de spindel tegen 2000 kg legering drukt. Zonder zo'n skelet zou de nauwkeurigheid na enkele minuten continu gebruik afnemen.

Elk onderdeel van een CNC-freesmachine is cruciaal; sla er één over en het hele systeem kan haperen. Wanneer ze samenwerken, produceert de freesmachine herhaaldelijk nauwkeurige sneden, klaar voor alles van prototypes voor de lucht- en ruimtevaart tot maatwerkmeubels.

Belangrijkste machineonderdelen en hun functies

Moderne CNC-freesmachines zijn de belichaming van nauwe toleranties en computergestuurde discipline. Een servomotor op de werkvloer, aangestuurd door een controller ter grootte van een laptop, voert commando's uit met de nauwkeurigheid van een stopwatch. Kogelomloopspindels in combinatie met lineaire rails schaven bijna alle speling weg en lokken de tafel in bijna onmerkbare glijbanen – een spindel van industriële kwaliteit bijt zich vast in aluminium of staal en behoudt zijn kracht, zelfs als er vonken overvliegen. Ingebouwde encoders en sensoren voor onregelmatige spanning registreren elke beweging en signaleren problemen voordat een onderdeel de bankschroef verlaat. Een dergelijke orkestratie plaatst het systeem in de krappe comfortzone waar de lucht- en ruimtevaart en medische werkplaatsen moeten opereren.

Overzicht van het snijgereedschap bij CNC-frezen

De keuze voor snijgereedschap blijft de blijvende chirurgische ingreep van de machinist. Metaalbewerkers kiezen eerst voor hardmetaal of snelstaal dat niet smelt zodra er spaanders verschijnen. Geometrie - twee, drie of vier groeven; positieve of negatieve reliëfstudies vormen de beet. Daarna komt de coating, titanium nitride dat goud glanst en keramische lagen die zich verbergen onder een olieachtige mist. Micropoederproductie geeft snijkanten een kans van slagen, waardoor de frees langer meegaat dan de projectdeadline.

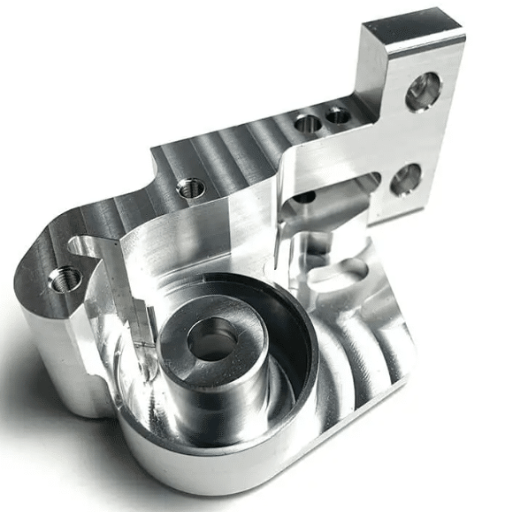

Wat zijn de toepassingen van CNC-frezen?

Industrieën die CNC-freesmachines gebruiken

CNC-freesmachines worden in verschillende sectoren gebruikt vanwege hun nauwkeurigheid, flexibiliteit en de mogelijkheid om complexe onderdelen te produceren. De belangrijkste zijn:

• Automotive Industry

CNC-freesmachines worden veelvuldig gebruikt bij de productie van motoronderdelen en transmissie-eenheden, evenals bij maatwerk metalen en kunststof assemblages. Consistente kwaliteit garandeert betrouwbaarheid bij CNC-bewerking voor massaproductie.

• Luchtvaartindustrie

De lucht- en ruimtevaartsector is vanwege de hoge nauwkeurigheidseisen afhankelijk van CNC-frezen voor de productie van geavanceerde elementen zoals turbinebladen en structuurdelen, maar ook voor een aantal belangrijke veiligheidsmechanismen.

• medische industrie

CNC-frezen wordt gebruikt voor de productie van chirurgische instrumenten, prothesen en tandheelkundige implantaten. CNC-technologie helpt te voldoen aan de strenge regelgeving en eisen die aan medische hulpmiddelen worden gesteld op het gebied van kwaliteit, nauwkeurigheid en betrouwbaarheid.

• Elektronische industrie

CNC-frezen wordt veelvuldig gebruikt bij de productie van elektronische en computercomponenten, waaronder behuizingen, koellichamen en andere omhulsels die een hoge mate van precisie vereisen voor delicate onderdelen.

• Gereedschaps- en matrijzenindustrie

CNC-freesmachines zijn van cruciaal belang bij de productie van mallen, matrijzen en armaturen, maar ook voor precisieonderdelen die worden gebruikt om materialen te vormen in verschillende productieprocessen.

• Energiesector

CNC-freesmachines produceren onderdelen voor technologieën voor hernieuwbare energie, zoals windturbines en zonnepanelen. Hiermee zetten ze een stap richting innovaties op het gebied van schonere energie.

• Prototyping en R&D

De uitgebreide toepasbaarheid van CNC-frezen in prototyping en productontwikkeling komt voort uit de mogelijkheid om snel nauwkeurige modellen te produceren uit verschillende materialen. Dit maakt het een cruciaal onderdeel in tal van industrieën.

De impact van CNC-frezen op moderne productieprocessen en technologische vooruitgang is enorm, zoals deze industrieën laten zien.

Veelvoorkomende CNC-freesprojecten en aangepaste onderdelen

CNC-frezen wordt veelvuldig gebruikt in verschillende industrieën voor de productie van onderdelen en componenten op maat. Enkele veelvoorkomende projecten zijn de productie van precisietandwielen, behuizingen voor elektronica, componenten voor de lucht- en ruimtevaart, medische implantaten en auto-onderdelen. CNC-machines kunnen zeer complexe ontwerpen produceren met nauwe toleranties, die cruciaal zijn voor de betrouwbaarheid en prestaties van de onderdelen. Bovendien omvatten maatwerkprojecten vaak nieuwe productprototypes, gespecialiseerd gereedschap of op maat gemaakte onderdelen voor specifieke toepassingen. Deze flexibiliteit maakt CNC-frezen onmisbaar voor innovatie en hoogwaardige productie in veel industrieën.

Voordelen van het gebruik van CNC-frezen in de productie

• Hoge Precisie en Nauwkeurigheid

Moderne CNC-freesmachines leveren standaard toleranties binnen ±0.001 inch; deze nauwkeurigheid zet technische blauwdrukken om in fysieke onderdelen zonder compromissen. Fabrikanten van lucht- en ruimtevaartapparatuur en medische apparatuur waarderen die betrouwbaarheid, omdat zelfs kleine afwijkingen tijdens de vlucht of in de operatiekamer tot storingen kunnen leiden.

• Efficiëntie en snelheid

Een computergestuurde snijmachine heeft slechts een vast programma en een werkstuk nodig om duplicaten te maken. Het instellen kan een middag duren, maar eenmaal ingesteld, staat de cel zelden stil, waardoor er uren of dagen van strakke leveringsschema's worden afgesnoept, terwijl de kwaliteit consistent blijft.

• Veelzijdigheid in materiaalgebruik

Eén enkele machine kan aluminium doorknagen, koolstofvezellagen snijden, keramische inzetstukken slijpen of titanium brackets frezen met weinig meer dan een paar keer wisselen van gereedschap tussen batches. Die flexibiliteit van het materiaal maakt het voor productontwerpers mogelijk om vandaag prototypes te maken en morgen op te schalen zonder de hoofdpijn van het overdragen van taken tussen speciaalzaken.

• Kosteneffectiviteit voor grootschalige productie

De prijs per onderdeel verdampt zodra de code draait en komt vaak onder het niveau uit dat een bekwame machinist met de hand zou kunnen verwerken; afval wordt weggewerkt door de closed-loop feedback die fouten in realtime detecteert. Lange productieruns worden een oefening in punctualiteitsefficiëntie, gemeten in megabytes en minuten.

• Minimaliseerde menselijke fouten

Tandwielen, toevoer en diepte worden geregistreerd als getallen, niet als onderbuikgevoelens, waardoor de routinematige variatie van menselijk contact vervaagt. Operators houden nog steeds toezicht op de productielijn, maar hun aandacht verschuift vooral naar het monitoren van alarmen in plaats van het controleren van bewegingen. Die verschuiving verlaagt het aantal defecten aanzienlijk.

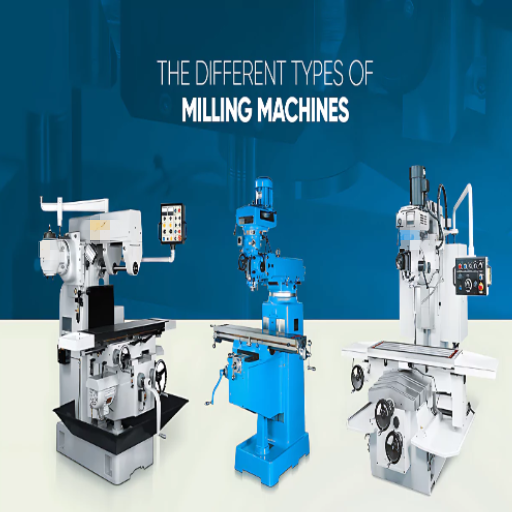

Welke verschillende soorten CNC-freesmachines zijn er?

CNC-freestechnologie is onderverdeeld in verschillende onderscheidende categorieën, die elk een specifieke industriële behoefte weerspiegelen.

Verticale freescentra hebben spindels die verticaal zijn gemonteerd, waardoor ze ideaal zijn voor vlakke oppervlakken, spiebanen en ingewikkeld graveerwerk.

Horizontale freesmachines benaderen het werkstuk vanaf de zijkant. Hierdoor kunnen ze door dik materiaal heen snijden en diepe groeven maken met opmerkelijke stabiliteit.

Speciale freesmachines, die vaak in meubelwinkels worden gebruikt, laten lichtgewicht bits op hoge toeren draaien en zorgen voor nette sneden in hout, kunststof en dun aluminium plaat.

Een 5-assige portaal vergroot het gereedschapspad voor rotaties en translaties, waardoor lucht- en ruimtevaarttechnici mallen voor vleugelprofielen kunnen maken die eenvoudigere opstellingen onmogelijk zouden maken.

Configuraties met twee spindels hebben twee koppen, waardoor gelijktijdige bewerking van onderdelen of het afknippen van de ene kant en het voltooien van de andere kant efficiënter is.

Zelfs binnen dit spectrum kunnen speciale apparaten en aanpasbare software de gangbare prototypes omvormen tot maatwerk, waardoor de conventionele werkplaatsmogelijkheden compleet anders worden gedefinieerd.

Vergelijking van meerassige CNC-machines met standaard CNC-machines

Meerassige CNC-machines onderscheiden zich van hun eenvoudigere soortgenoten doordat ze extra rotatiebewegingen introduceren in plaats van alleen langs vaste assen te schuiven. Deze grotere vrijheid vertaalt zich in een grotere geometrie-veelzijdigheid en nauwere toleranties, zelfs op de meest complexe werkstukken.

Parameter	Standaard CNC	Meerassige CNC
assen	3 (X, Y, Z)	4-12 (X, Y, Z + rotaties)
Flexibiliteit	Beperkte hoeken	Toegang vanuit meerdere hoeken
precisie	Gemiddeld	Hoge
Ingewikkeldheid	Eenvoudige vormen	Ingewikkelde ontwerpen
Efficiëntie	Lagere	Hoger
Setup	Meerdere opstellingen	Enkele installatie
Kosten	Lagere	Hoger
Toepassingen	Basisonderdelen	Lucht- en ruimtevaart, medisch

Soorten CNC-freesmachines en hun toepassingen

De wereld van CNC-frezen is verre van monolithisch. Verticale, horizontale, vijfassige en eclectische neven, zoals plasma- en waterjetmachines, bieden elk unieke voordelen voor gespecialiseerde werkplaatsen die te maken hebben met specifieke materiaal- en industrie-eisen.

Type	Sleutelgebruik	Materiaal	Kenmerk	precisie
Verticaal frezen	Algemene bewerking	Metalen, kunststoffen	Verticale spindel	Hoge
Horizontaal frezen	Productiebewerking	Metalen	Horizontale spindel	Hoge
Meerassige	Complexe geometrieën	Metalen, kunststoffen	Meerhoekige sneden	Zeer hoog
router	Prototyping, houtbewerking	Hout, Kunststoffen	3D-routering	Gemiddeld
Plasma Cutter	Metaal snijden	Metalen	Plasma-toorts	Gemiddeld
Waterstraalsnijder	Hittegevoelige sneden	Metalen, glas	Hogedrukwater	Hoge

Het kiezen van het juiste type CNC voor uw behoeften

Het kiezen van de juiste fabriek is allesbehalve triviaal. De uiteindelijke beslissing hangt af van de complexiteit van het project, de verwachte oplage, de eigenschappen van de grondstof en natuurlijk het harde plafond van het beschikbare kapitaal.

• De complexiteit van het snijden wijst vaak rechtstreeks op een tandwiel met vijf assen. Recente onderzoeken, gepubliceerd medio 2023, melden een stijging van 15 procent in het gebruik van deze stijl onder vakmensen in de lucht- en ruimtevaart en auto-industrie, die erop vertrouwen voor strakke fillets en complexe undercuts.
• Daarentegen geeft de pure output de voorkeur aan opstellingen met twee of meerdere spindels. Studies die autoproductielijnen volgen, tonen aan dat deze machines de cyclustijden met bijna 40 procent verkorten, waardoor routinematige batches razendsnelle oefenruns worden die fabrieken met een hoog volume draaiende houden.
• De keuze van CNC-machines wordt ook beïnvloed door de te bewerken materialen. Bijvoorbeeld:

Zachte metalen zoals aluminium kunt u het beste bewerken met standaard 3-assige CNC-machines.

Harde metalen zoals titanium vereisen robuuste spindels en een hoog koppel, wat alleen mogelijk is op 5-assige of hybride CNC-machines.

• Budgetbeperkingen

Het beoogde doel of de functie van de machine is een essentiële overweging bij de aanschaf ervan. Vanwege budgetbeperkingen hebben meerspillige CNC-machines en 5-assige machines veel hogere initiële investeringskosten. Toch kunnen ze aanzienlijke besparingen op de operationele kosten opleveren dankzij verbeterde efficiëntie in de loop der tijd. Kleine bedrijven en werkplaatsen zijn daarentegen beter geschikt voor 3-assige modellen, die weliswaar de efficiëntie van geavanceerdere opties missen, maar wel veel goedkoper zijn.

• Automatisering en digitale integratie

Net als alle andere machines zijn moderne CNC-machines steeds vaker uitgerust met functies zoals geautomatiseerde gereedschapswissel en IoT-mogelijkheden. Meer dan 60% van de in 2023 ondervraagde fabrikanten gaf aan de voorkeur te geven aan CNC-machines met digitale monitoringmogelijkheden, die realtime prestatiebeoordeling bieden en voorspellend onderhoud mogelijk maken.

Door elk aspect van uw behoeften te beoordelen, kunt u weloverwogen beslissingen nemen op basis van de beschikbare technologie. Zo kunt u een optimale productiviteit bereiken zonder dat dit ten koste gaat van uw operationele doelen.

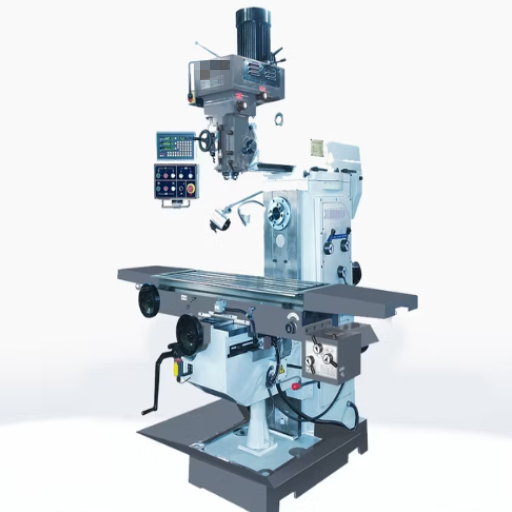

Wat zijn de voordelen van CNC-frezen?

CNC-frezen brengt een aantal voordelen met zich mee die onvermijdelijk belangrijk zijn in de hedendaagse industriële productie:

• Precisie en nauwkeurigheid: CNC-frezen biedt aanzienlijke voordelen in de precisietechniek, omdat onderdelen met een consistente nauwkeurigheid worden geproduceerd volgens de exacte eisen en toleranties.
• Efficiëntie: Door CNC-frezen te automatiseren, wordt de productietijd en de arbeid in verhouding tot de output verkort.
• Flexibiliteit: Door onderdelen met complexe geometrieën en contouren te produceren, kunnen verschillende industrieën en toepassingen worden bediend.
• Betrouwbaarheid: CNC-freessystemen blinken uit in betrouwbaarheid. Ze combineren herhaalnauwkeurigheid en consistentie in de productie, terwijl fouten tot een minimum worden beperkt.
• Kosteneffectiviteit: Gestroomlijnde processen in combinatie met geoptimaliseerd materiaalgebruik en minder afval dragen op de lange termijn bij aan lagere productiekosten.

Met CNC-frezen kunnen fabrikanten de kwaliteit en productiviteit verbeteren en zijn ze een onmisbaar hulpmiddel voor de moderne industrie.

Precisie en consistentie in productie

Efficiëntie in het CNC-freesproces

De productiviteit van CNC-frezen wordt verder verbeterd met behulp van automatisering, software en andere machines. Dankzij geautomatiseerde gereedschapswisselaars, hogesnelheidsspindels en realtime monitoringsystemen hebben moderne CNC-freesmachines minder menselijk toezicht nodig en kunnen ze 50 uur per dag werken. Zoals vermeld in recente brancherapporten, kunnen verouderde bewerkingsmethoden nu worden overtroffen door moderne CNC-systemen, die aantoonbaar de productietijd met XNUMX% verkorten.

Computer-aided design (CAD) en manufacturing (CAM) software hebben workflows gestroomlijnd door snijpaden te optimaliseren en zo materiaalverspilling en gereedschapsslijtage te verminderen. De integratie van CAD/CAM is bewezen duurzamer met een 25% lagere afvalratio en daardoor kostenefficiënter.

Geavanceerde technologieën zoals predictief onderhoud en integratie van het Internet of Things (IoT) verbeteren de uptime van machines. IoT-gestuurde CNC-systemen kunnen de overurenstatus van een machine observeren, waardoor de downtime met 20% kan worden verminderd door vroege detectie van potentiële problemen. Deze verbeteringen maken CNC-frezen steeds belangrijker in de moderne maakindustrie.
