Comprensione dei componenti chiave di una macchina CNC

La produzione moderna è stata modificata dalle macchine CNC (Computer Numerical Control) che offrono efficienza, precisione e flessibilità senza pari. Gli esperti del settore o i principianti nella lavorazione automatizzata devono conoscere le parti principali di una macchina CNC. Questi componenti sono la base su cui è costruita questa tecnologia; lavorano insieme in modo armonioso per convertire i progetti computerizzati in oggetti fisici precisi. La presente guida affronta alcuni di questi componenti significativi di una macchina CNC, spiegando cosa fa ogni parte e come funziona tutto come un unico sistema. Dopo aver letto tutto questo, capirai perché le macchine CNC sono così efficaci ed essenziali nel panorama industriale odierno.

Quali sono gli essenziali Parti di una macchina CNC?

Elementi che compongono una macchina CNC

Controller

Il controller funziona come la mente della macchina CNC; traduce progetti digitali come i codici G in istruzioni simili e quindi guida i movimenti e le operazioni del dispositivo.

Motori e Drives

Questi assi delle macchine elettriche si muovono. Garantiscono un posizionamento preciso e una lavorazione senza attrito.

Mandrino

Il mozzo dell'utensile, che trattiene o fa ruotare l'utensile da taglio o il pezzo in lavorazione, è noto come mandrino, a seconda del tipo. Questa parte è fondamentale per l'efficienza del processo di produzione e la qualità della finitura.

Letto e struttura

Supportano l'intera struttura della macchina per garantirne la stabilità, riducendo al minimo le vibrazioni durante l'uso, garantendo così elevati livelli di precisione.

Strumento per tagliare

È un elemento che entra in contatto con i materiali, modellandoli a seconda delle esigenze.

Tavolo da lavoro

Durante le operazioni di lavorazione, il tavolo di lavoro mantiene i pezzi in lavorazione nella stessa posizione.

Lavorando insieme, queste parti garantiscono affidabilità e precisione, caratteristiche che distinguono le macchine CNC nel settore per le loro prestazioni superiori.

Panoramica di Main Parti di un CNC

Mandrino

Un mandrino è la parte rotante di una macchina che muove l'utensile da taglio. Velocità, coppia e precisione sono direttamente influenzate da esso.

Controller

Il cervello delle macchine CNC è noto come controller; legge le istruzioni codificate in codice G o codice M, che poi aiutano a orchestrare i movimenti delle varie funzioni.

Telaio della macchina

Garantisce la rigidità della macchina e riduce al minimo la distorsione durante le operazioni di taglio.

Questi componenti principali costituiscono la base per operazioni di lavorazione CNC ripetitive e ad alta precisione.

Comprendere il ruolo del Unità di controllo della macchina

Le operazioni della macchina CNC sono controllate dalla Machine Control Unit (MCU), che esegue i comandi programmati. Coordina il movimento dell'utensile, la velocità del mandrino, le velocità di avanzamento e altre importanti funzioni della macchina tramite l'interpretazione del codice G e del codice M. Agendo correttamente, la MCU garantisce l'accuratezza, l'uniformità e l'efficienza del processo di lavorazione.

Esplorare la funzione del Strumento per tagliare

L'utensile da taglio è una parte essenziale della lavorazione CNC e viene utilizzato per modellare o rimuovere materiale da un pezzo tramite processi quali taglio, foratura o fresatura. È realizzato per essere mantenuto con precisione e durata anche ad alta velocità e sotto alta pressione. Di solito, gli utensili da taglio sono realizzati con materiali quali carburo o acciaio rapido; pertanto, rendono possibile l'efficienza e riducono al minimo l'usura. Una buona selezione e la cura dell'utensile aiutano a ottenere precisione, producendo così componenti di alta qualità.

Come funziona un file Funzionamento della macchina CNC?

Migliori Processo di lavorazione Spiegato

Per ottenere precisione e coerenza, il processo di lavorazione in una macchina a controllo numerico computerizzato (CNC) comporta numerosi passaggi chiave che convertono la materia prima in un prodotto finito. Di solito, questo inizia con la progettazione di forme digitali tramite il sistema CAD (Computer-Aided Design). CAM (Computer-Aided Manufacturing), responsabile della generazione di istruzioni esatte da seguire da parte delle macchine CNC, esegue questa conversione.

Dopo che il codice è stato caricato sulla macchina CNC, l'operatore imposta il pezzo e seleziona gli utensili da taglio appropriati. La macchina impiega motori sofisticati e servosistemi per trasformare geometrie complesse, che muovono gli utensili da taglio su più assi. Mentre le macchine CNC di base operano tra tre e cinque assi, quelle adattive possono arrivare fino a sette, offrendo una flessibilità eccezionale.

L'intero processo di lavorazione prevede un monitoraggio continuo tramite sensori per l'accuratezza e l'identificazione in tempo reale di possibili deviazioni. Ad esempio, tolleranze di circa ±0.001 pollici (±0.0254 millimetri) sono ormai tipiche per le moderne macchine CNC utilizzate nei settori aerospaziale e di produzione di dispositivi medici. Inoltre, a seconda del materiale in lavorazione, le velocità del mandrino nelle macchine CNC possono superare i 20,000 giri al minuto (rotazioni al minuto), il che significa che i compositi di metallo e plastica possono essere tagliati senza problemi e rapidamente utilizzandoli.

I sistemi robotizzati per lo scarico/carico dei materiali e le misurazioni in corso di lavorazione hanno ulteriormente migliorato l'efficienza della lavorazione. Questi sviluppi riducono i tempi di fermo, riducono gli errori umani e aumentano la produzione. Lo sviluppo della lavorazione CNC è stato caratterizzato da innovazioni come l'intelligenza artificiale e l'apprendimento automatico, che garantiranno maggiore precisione ed efficienza nelle applicazioni future.

L'importanza del macchine utensili

Una componente critica della produzione moderna sono le macchine utensili, che consentono di produrre parti complesse di CNC con precisione ed efficienza. Questa importanza risiede nel fatto che possono sempre produrre parti con dimensioni esatte e finiture di alta qualità con risultati ripetibili, che non possono essere ottenuti senza l'intervento umano. Si trovano in vari settori, come aerospaziale, automobilistico, sanitario ed elettronico, dove tolleranze estreme sono necessarie per la sicurezza e le prestazioni.

Le macchine utensili hanno acquisito ancora più importanza grazie ai progressi tecnologici, in particolare tramite i sistemi di controllo numerico computerizzato (CNC). Si prevede che entro il 2027 il mercato globale delle macchine utensili CNC varrà 115 miliardi di dollari, crescendo a un CAGR di circa il 5%, secondo un recente rapporto. Questa crescita è guidata dalla crescente necessità di automazione e di una produzione di massa efficiente. Inoltre, macchine come le fresatrici-tornitrici, che contengono più funzioni, sono molto richieste poiché possono eseguire varie operazioni in un'unica configurazione, riducendo così i tempi di consegna e i costi sostenuti.

Inoltre, l'integrazione dell'Industrial Internet of Things (IIoT) e dell'intelligenza artificiale (AI) sta rivoluzionando il settore delle macchine utensili. La manutenzione predittiva basata sull'intelligenza artificiale consente ai produttori di monitorare le tendenze delle macchine in tempo reale, il che riduce i tempi di fermo non programmati del 30%. Inoltre, consentono una comunicazione integrata tra diverse unità di produzione utilizzando strumenti abilitati IIoT, che migliorano l'efficienza e la produttività complessive.

Inoltre, le macchine utensili si sono evolute grazie alla sostenibilità ambientale. Ora danno priorità all'uso di energia incorporando caratteristiche come i sistemi di frenata rigenerativa e l'uso ottimizzato del refrigerante che riducono il consumo di energia. Questa spinta globale verso una produzione più ecologica trova anche una casa in queste innovazioni di prodotto, rendendo le macchine utensili indispensabili e sufficientemente flessibili da soddisfare i requisiti di sostenibilità odierni.

Ruolo del Programma CNC nelle operazioni

Il programma CNC è essenziale nelle operazioni di produzione perché controlla direttamente i movimenti e le funzioni delle macchine utensili per produrre componenti esatti e ripetibili. Agisce come un progetto digitale convertendo le specifiche di progettazione in comandi macchina definiti. I principali vantaggi di questo programma sono una maggiore precisione, interventi manuali ridotti al minimo e cicli di produzione più rapidi. Queste automazioni garantiscono coerenza nell'output riducendo al contempo errori e materiali di scarto.

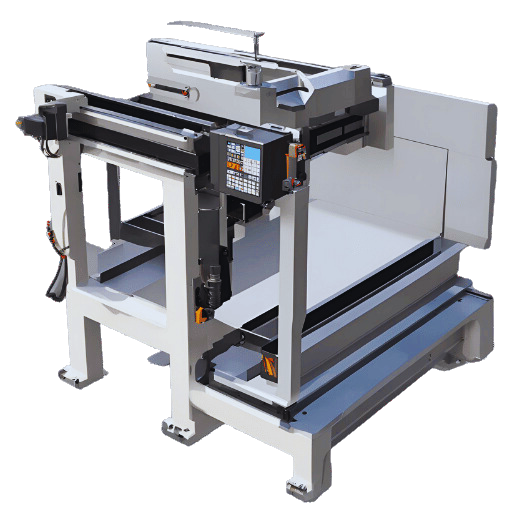

Quali sono i diversi Componenti delle macchine CNC?

Chiave identificativa Parti della macchina

I componenti principali della macchina CNC interagiscono per garantire accuratezza e automazione. Essi comprendono:

• Pannello di controllo: la sezione in cui l'operatore programma e supervisiona la macchina.
• Mandrino: parte rotante che supporta gli utensili da taglio o i pezzi da lavorare azionati.
• Torretta portautensili o portautensili: questo dispositivo immagazzina e cambia gli utensili durante le operazioni per eseguire diverse attività di lavorazione.
• Base della macchina: funge da base che sostiene l'integrità della macchina, smorzandone le vibrazioni, migliorandone così le prestazioni.
• Azionamenti lineari: muovono gli utensili lungo gli assi designati (X, Y, Z) per un funzionamento preciso.
• Sistema di raffreddamento: la sua funzione principale è quella di ottimizzare i livelli di temperatura per ridurre l'attrito durante i processi di lavorazione, salvaguardando così gli utensili e migliorandone le prestazioni.

Nel complesso, questi componenti contribuiscono al funzionamento efficace delle macchine CNC, garantendo risultati di alta qualità.

Comprensione Componenti delle macchine CNC

Il software nelle macchine CNC è il mediatore tra il compito assegnato alle macchine e ciò che esse fanno fisicamente. Ha due tipi principali:

• Il software CAD (Computer-Aided Design) crea progetti digitali dettagliati di articoli o componenti che devono essere prodotti. Questi progetti servono come base per le operazioni di lavorazione.
• Il software CAM (Computer-Aided Manufacturing) converte la progettazione CAD in codice macchina che le macchine CNC possono comprendere. Ad esempio, il codice G istruisce le macchine a compiere movimenti precisi e ad eseguire azioni.

Questi strumenti software possono rendere il processo di produzione accurato, ripetibile ed efficiente, consentendo alle macchine CNC di produrre risultati complessi e coerenti.

Il Nostro Parti di una macchina CNC Influenzare la produzione?

produzione Parti con tolleranze strette

L'attenzione ai dettagli e la comprensione dei limiti di una macchina CNC sono necessarie quando si realizzano parti con limiti di tolleranza molto bassi. Pertanto, scelgo sempre gli utensili corretti, imposto i parametri di lavorazione esattamente e calibro regolarmente. Il monitoraggio continuo del processo e la conferma di ogni pezzo rispetto alle tolleranze specificate manterranno la produzione coerente e precisa.

Impatto Calore generato durante la lavorazione

Durante il processo di lavorazione, le temperature estreme possono influire negativamente sull'utensile e sul pezzo in lavorazione. L'usura degli utensili può derivare dal calore, che ne riduce la durata e la precisione. L'espansione termica dovuta all'alta temperatura può modificare le dimensioni fisiche di un pezzo in lavorazione, influenzando negativamente le tolleranze. Per evitare questi risultati, è necessario utilizzare metodi di raffreddamento come il raffreddamento ad aria o i fluidi da taglio. Di nuovo, per quanto riguarda le prestazioni adeguate e la qualità del prodotto, buone velocità di taglio e avanzamenti aiutano a ridurre l'accumulo di calore.

Efficienza nella realizzazione Parti complesse

Negli ultimi anni, le tecnologie di produzione di precisione hanno fatto grandi passi avanti nel migliorare l'efficienza della produzione di parti complesse. Ad esempio, la lavorazione a controllo numerico computerizzato (CNC) consente l'esecuzione accurata di progetti dettagliati con tolleranze fino a ±0.0001". La lavorazione a cinque assi, d'altro canto, consente di elaborare parti con geometrie complesse in una sola configurazione, risparmiando così tempo e migliorando la precisione dimensionale.

Inoltre, il software di simulazione è integrato nella fase di progettazione, il che aiuta a prevedere il percorso dell'utensile e a identificare eventuali collisioni potenziali durante la produzione, riducendo così al minimo gli errori. Ciò si traduce in percentuali più elevate di utilizzo del materiale che raggiungono oltre il 90%, il che è fondamentale per materiali costosi come il titanio e i gradi aerospaziali.

Secondo le statistiche dei report di settore, la stampa 3D CNC è emersa come metodo alternativo per produrre componenti complessi, con conseguenti tempi di consegna più brevi. Ad esempio, la stampa 3D in metallo può ridurre i cicli di sviluppo di circa tre quarti rispetto ai metodi tradizionali, in particolare per prototipi o produzioni a basso volume.

Le soluzioni di produzione ibride che integrano tecniche sottrattive e additive possono migliorare ulteriormente la produttività sfruttando i punti di forza di ciascuna metodologia. Questo processo ibrido consente un rapido deposito di materiale e una finitura precisa per garantire una produzione di qualità, conservando al contempo le risorse. In genere, ciò è stato possibile perché macchinari ad alta precisione, insieme all'ottimizzazione basata su software, consentono la produzione di parti complicate con efficienza e precisione senza precedenti.

Perché sei Macchine CNC importanti nella produzione moderna?

I vantaggi dell'utilizzo di Controllo numerico del computer

Precisione e accuratezza

Le macchine CNC hanno un elevato livello di precisione e ripetibilità, che garantisce una qualità costante dei componenti. Questa capacità è estremamente cruciale nella produzione aerospaziale, automobilistica e medica, dove devono essere mantenute tolleranze precise.

Efficienza e Produttività

L'automazione della lavorazione CNC consente operazioni continue, riducendo così i tempi di produzione e aumentando la produzione. Ciò consente alle macchine di funzionare senza operatore, ottimizzando l'utilizzo della manodopera da parte dei produttori.

Flessibilità nella produzione

Il sistema CNC può essere programmato rapidamente per produrre varie parti, supportando così sia la produzione di massa che la produzione personalizzata come definito nella guida alla lavorazione CNC. In quanto tale, riduce al minimo il tempo di transizione tra i progetti.

Errore umano ridotto

L'automazione riduce al minimo le possibilità di errori derivanti da interventi umani, ottenendo prodotti affidabili e privi di difetti.

Costo-efficacia

Sebbene l'investimento iniziale possa essere più elevato, le macchine CNC riducono i costi nel tempo riducendo al minimo gli sprechi, migliorando l'utilizzo delle risorse e aumentando la velocità di produzione.

Confronto Macchina manuale vs. CNC

In genere, la differenza principale tra macchine manuali e CNC è la modalità di funzionamento, la precisione e l'efficienza del processo.

Modalità di funzionamento

Una macchina manuale richiede un operatore che gestisca direttamente gli utensili o i materiali. Al contrario, una macchina CNC può essere programmata per eseguire automaticamente movimenti precisi.

Precisione

Le macchine CNC sono note per la loro accuratezza e coerenza superiori rispetto alle macchine manuali che non hanno un livello di accuratezza così elevato. Ciò le rende adatte per parti con tolleranze ristrette.

EFFICIENZA

Al contrario delle macchine manuali, le macchine CNC aiutano a velocizzare la produzione, quindi sono adatte alla produzione in serie. Tuttavia, le macchine manuali possono essere più adatte per attività semplici o una tantum.

Domanda di competenze

La gestione di una macchina manuale richiede grande abilità ed esperienza. L'aspetto di automazione delle macchine CNC riduce la dipendenza dalle competenze dell'operatore, ma richiede competenze di programmazione.

Costo

Il costo iniziale inferiore associato alle macchine manuali è compensato dai maggiori costi di manodopera e dallo spreco di materie prime nei giorni successivi, rendendo quindi le apparecchiature CNC ancora più convenienti durante la produzione di massa.

La scelta tra i due dipende dalle esigenze di produzione, dal budget e dalla complessità del risultato desiderato.

Domande frequenti (FAQ)

D: Quali sono le parti principali di una macchina CNC?

R: Tra i componenti critici di una macchina CNC ci sono un'unità di controllo macchina (MCU), servomotori, viti a sfere, guide lineari, mandrini, cambiautensili e dispositivi di tenuta del pezzo. Quando queste parti lavorano insieme, possono essere utilizzate per eseguire operazioni di lavorazione accurate e produrre componenti complessi.

D: Qual è il ruolo dell'unità di controllo macchina (MCU) in una macchina CNC?

R: A volte definita "il cervello della macchina", l'unità di controllo della macchina (MCU) interpreta le istruzioni del codice G, rendendo possibile che il movimento avvenga su tali macchine in armonia. Garantisce la riproduzione precisa delle istruzioni di programma predeterminate osservando le direzioni di programmazione.

D: In che modo i servomotori migliorano il funzionamento delle macchine CNC?

A: I servomotori rappresentano elementi vitali che trasformano i segnali elettrici provenienti dall'MCU in movimenti meccanici precisi. Governano il movimento di vari assi, tra cui X, Y e Z, consentendo così il posizionamento e lo spostamento precisi di utensili da taglio o pezzi durante le attività di lavorazione.

D: Qual è l'importanza delle viti a sfere nelle macchine CNC?

R: Le viti a sfere sono uno dei componenti vitali che convertono il movimento del servomotore da rotazione a direzione lineare. La macchina si muove in modo fluido, preciso e veloce con l'aiuto delle viti a sfere sui suoi assi. Queste viti a sfere sono utilizzate principalmente per fresatrici CNC, torni e altre macchine CNC.

D: A cosa serve il mandrino in una fresatrice CNC?

R: Il mandrino è una parte principale di una fresatrice o macchina per fresatura CNC. Contiene e fa girare utensili da taglio ad alta velocità, consentendo diversi tipi di lavorazione come foratura, alesatura e fresatura. La velocità e la potenza fornite da questo mandrino sono fattori determinanti per quanto bene una macchina può tagliare le parti e la loro qualità.

D: Come funziona il cambio utensile nelle macchine CNC?

R: Le macchine CNC hanno un cambio utensile, che è un sistema che consente alla macchina di passare da un utensile da taglio all'altro durante la lavorazione. Questa parte della macchina aiuta anche a ridurre i tempi di fermo ed eliminare la necessità di un intervento costante, rendendo possibile al dispositivo di eseguire più attività. L'applicazione di tale elemento è solitamente condivisa tra le fresatrici CNC e i centri di lavorazione.

D: Cosa sono le guide lineari e perché sono essenziali nelle macchine CNC?

R: Le guide lineari sono parti come rotaie o binari che controllano il movimento fluido e preciso su uno o due assi per altri elementi della macchina. Per questo motivo, diventano componenti vitali di qualsiasi macchina che richieda lavorazioni di precisione. Le guide lineari riducono al minimo l'attrito, migliorano la precisione di posizionamento e prolungano la durata di vita di diversi componenti utilizzati nella macchina CNC.

D: In termini di componenti chiave, in che modo i torni CNC differiscono dalle fresatrici CNC?

R: Sebbene entrambi siano dotati di un'unità di micro-elaborazione (MPU) che li coordina e li controlla, come servomotori, ecc., la differenza principale sta nel modo in cui eseguono la lavorazione primaria. La loro costruzione è tale che gli utensili di tornitura rimangono fermi mentre le parti cilindriche vengono prodotte utilizzando pezzi rotanti su torni CNC. Tuttavia, le frese CNC prendono invece bordi opposti spostando gli utensili da taglio attorno a un pezzo fisso. Questi due tipi di macchine CNC hanno solitamente orientamenti diversi di mandrini e sistemi utilizzati per tenere gli utensili.

Fonti di riferimento

1. Progettazione e analisi strutturale di Fresatura CNC a 3 assi Tavolo macchina

• Titolo: Progettazione e analisi della struttura per un tavolo di una fresatrice CNC che si muove su tre assi
• Autori: Thandar Oo et al.
• Data di pubblicazione: 2019-10-11
• Riepilogo: In questo articolo, gli autori presentano la progettazione e l'analisi strutturale del tavolo di una fresatrice CNC in relazione alla rigidità e alle proprietà meccaniche, in quanto incidono sulla precisione della lavorazione.
• Metodologia: Lo studio ha utilizzato l'analisi degli elementi finiti (FEA) per valutare le sollecitazioni e le deformazioni sul tavolo della macchina durante il funzionamento e confrontare diversi materiali adatti a mantenere la precisione nella lavorazione (Oo e altri, 2019).

2. Titolo: Un approccio non convenzionale per misurare gli errori del mandrino su macchine utensili CNC utilizzando sensori di capacità nella produzione di componenti aeronautici.

• Autore: J. Józwik
• Data di pubblicazione: 01 giugno 2023
• Riassunto: Questo studio presenta un metodo dinamico per misurare gli errori del mandrino delle macchine utensili CNC, importanti per la produzione di componenti aeronautici di precisione.
• Metodologia: In questa ricerca, i sensori di capacità vengono utilizzati per misurare gli errori del mandrino durante il processo di lavorazione, facendo luce così sulle prestazioni e la precisione delle macchine CNC (Józwik, 2018, pp.398-402).

3. Titolo: Verifica della validità di un centro di tornitura CNC con tecniche decisionali basate su criteri multipli di tipo linguistico fuzzy.

• Autori: di Quy-Tho Nhu et al.
• Data di pubblicazione: 19 luglio 2024
• Riepilogo: Questo articolo si propone di valutare diverse tipologie di torni CNC utilizzando metodi decisionali multicriteriali linguistici fuzzy (MCDM) per aiutare i produttori a scegliere quello più appropriato in base a diversi fattori.
• Metodologia: i ricercatori applicano una tecnica di analisi fuzzy per determinare i pesi per i parametri di valutazione quali la velocità del mandrino e la capacità di lavorazione e quindi rendono fuzzy il modello EDAS per la definizione delle priorità.Nhu e altri, 2024).
