Comprendere la tornitura CNC: un'analisi approfondita delle capacità delle macchine moderne

La produzione è stata trasformata attraverso Tornitura CNC, incorporando la produzione meccanica per realizzare elementi cilindrici con precisione, efficacia e duplicabilità senza pari. La tecnologia di questa operazione di lavorazione altamente avanzata unisce il controllo digitale ad alta tecnologia (HTDC) con un'operazione di tornitura tradizionale, consentendo così ai produttori di creare forme complesse con una precisione notevole. Supponiamo che tu sia interessato a ciò che sta accadendo negli attuali progressi tecnologici nella tornitura e fresatura CNC, che tu sia un tecnico esperto o un professionista della produzione, o forse sei semplicemente curioso. In tal caso, questo articolo ti aiuterà a comprendere meglio tali complessità. I ​​suoi concetti di base, le capacità delle macchine contemporanee e i vantaggi significativi saranno discussi in diversi settori. Alla fine, sarai in grado di apprezzare come la tornitura CNC continui a creare nuove basi per una migliore tecnologia di produzione.

Cos'è un tornio CNC?

Il tornio CNC è una forma specifica di macchinario di produzione automatizzato che ruota un pezzo e utilizza utensili da taglio per rimuovere materiale e realizzare componenti simmetrici. Queste macchine seguono istruzioni programmate utilizzando la tecnologia Computer Numerical Control (CNC) per produrre risultati uniformi e precisi. La tornitura CNC trova ampia applicazione in settori quali l'industria automobilistica, aerospaziale e la produzione di dispositivi medici, consentendo una produzione efficiente di parti dalla forma intricata con limiti dimensionali precisi.

Come funziona una macchina CNC?

I dispositivi CNC funzionano obbedendo a istruzioni programmate che automatizzano il sistema di produzione. Il computer genera un codice (solitamente G-code) che guida i movimenti della macchina, dettando ritmo, orientamento e profondità di taglio. Il dispositivo ha parti come motori e rilevatori che eseguono queste istruzioni in modo accurato per formare ripetutamente parti precise. Ciò elimina il lavoro manuale dal processo, riducendo al minimo le inefficienze umane.

Quali sono i componenti principali di un tornio CNC?

I torni CNC sono composti dalle seguenti parti principali:

• Mandrino: questa parte fa ruotare il pezzo in lavorazione a diverse velocità per le operazioni di lavorazione.
• Supporto utensile: ospita gli utensili da taglio e consente il posizionamento preciso degli utensili.
• Mandrino: mantiene fermo il pezzo in lavorazione durante le operazioni.
• Letto: costituisce una base stabile e sostiene tutti gli altri componenti della macchina.
• Contropunta (opzionale): sostiene un'estremità del pezzo in lavorazione per consentire la realizzazione di parti più lunghe o flessibili.
• Pannello di controllo: ovunque vengano digitate le istruzioni e da dove gli utenti possono monitorare l'avanzamento della macchina.
• Guide: garantiscono il movimento fluido, preciso e accurato delle parti della macchina.

In che cosa la tornitura CNC si differenzia dai metodi tradizionali?

La tornitura CNC è diversa dalle tecniche tradizionali. In particolare, è più precisa ed efficiente, grazie all'automazione. Ad esempio, quando si girava un tornio si utilizzava un approccio manuale, mentre il metodo CNC prevede l'automazione di questo processo, distinguendo il CNC dagli approcci manuali. Garantisce la possibilità di produrre componenti complessi con livelli di precisione e ripetibilità più elevati rispetto alle operazioni manuali. Inoltre, l'impiego di esseri umani è notevolmente ridotto tramite questa tecnica; quindi, consente un funzionamento costante con poco sforzo, con conseguenti tempi di produzione più brevi. Ciò richiede meno manodopera rispetto ai metodi tradizionali in cui il raggiungimento di tolleranze strette è incoerente.

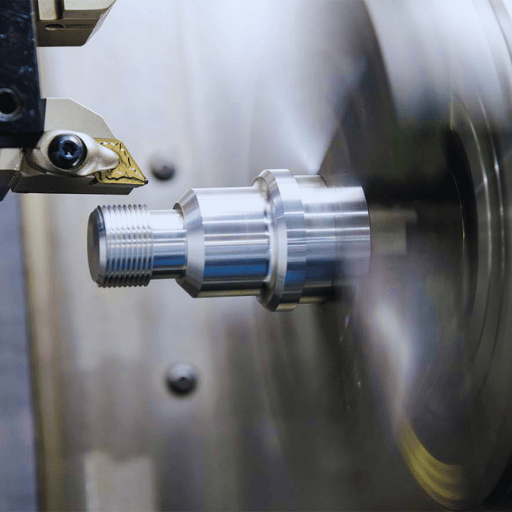

Esplorazione dei tipi di tornitura CNC e delle loro applicazioni

Quali sono i diversi tipi di torni CNC?

Le macchine per tornitura CNC sono classificate in base alla loro configurazione e alle loro funzioni. I tipi principali includono:

1. Centri di tornitura a due assi: questi dispositivi utilizzano due assi lineari di movimento (gli assi X e Z) per operazioni di tornitura di base, come taglio, sfacciatura e filettatura.
2. Centri di tornitura multiasse: questi centri includono assi aggiuntivi, come l'asse Y o la funzionalità di utensili motorizzati, rendendo possibili operazioni di fresatura, foratura o contornatura in un'unica configurazione più complessa.
3. Torni verticali (VTL): gli sviluppatori orientano queste macchine lungo il mandrino. L'orientamento verticale può rendere la lavorazione un po' più stabile, consentendo ai progettisti di creare pezzi più grandi con pesi maggiori.
4. Torni Swiss-Type: queste unità sono dotate di un sistema di testa mobile e boccole di guida, che garantiscono un supporto costante del materiale. Quindi, sono ideali per parti piccole e delicate che richiedono elevata precisione.

Ogni tipologia soddisfa specifiche esigenze di produzione con diversi livelli di precisione, complessità e produttività.

Come vengono utilizzate le varie tecniche di tornitura nella lavorazione CNC?

Le tecniche di tornitura CNC vengono applicate per produrre parti cilindriche precise sottraendo materiale da un pezzo in lavorazione. Questi metodi includono la tornitura di contorno, in cui l'utensile segue un percorso programmato, creando forme complesse e la tornitura frontale, che taglia un'estremità per produrre una superficie piana. La scanalatura e la filettatura vengono utilizzate per lavorare canali stretti o formare filettature per viti, rispettivamente. Ogni tecnica è codificata nella macchina CNC per un posizionamento preciso e ripetuto che si allinea alle specifiche di progettazione e alle esigenze funzionali dei prodotti finiti. L'efficienza viene migliorata tramite queste procedure senza compromettere la precisione nei processi di produzione.

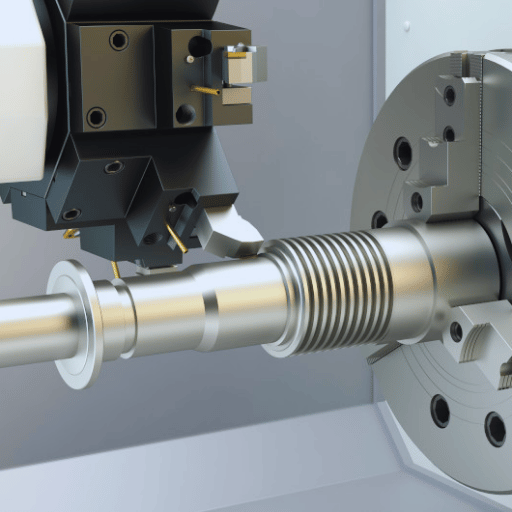

Comprensione delle operazioni di tornitura CNC

In cosa consiste il processo di tornitura CNC?

La tornitura CNC è una procedura eseguita su un tornio, in cui il pezzo in lavorazione ruota mentre gli utensili da taglio lo scolpiscono nelle forme desiderate che potrebbero comportare la tornitura conica per particolari progetti. L'operazione inizia con l'impostazione della fase in cui il pezzo in lavorazione viene saldamente bloccato sul mandrino del tornio e allineato con estrema precisione. Il programma CNC, che è stato pre-realizzato utilizzando il software CAD/CAM, controlla il movimento degli utensili da taglio lungo gli assi specificati.

Quando si verifica la lavorazione, il pezzo ruota nel tornio a velocità diverse mentre utensili appropriati eseguono le operazioni di sfacciatura, tornitura, alesatura e scanalatura. Ad esempio, le velocità standard del settore possono variare da 500 a 2500 giri/min a seconda del materiale di lavorazione, con materiali più rigidi che generalmente richiedono velocità di rotazione più basse. I moderni centri di tornitura CNC possono combinare diversi processi in un'unica configurazione, come foratura e filettatura, risparmiando così tempo nella produzione in corso e migliorando la precisione nella lavorazione.

Per garantire tolleranze strette fino a ±0.001 pollici, viene eseguito il controllo di parametri critici come velocità di avanzamento, velocità del mandrino e profondità di taglio. Inoltre, sistemi CNC avanzati monitorano il processo in tempo reale, compensando l'usura degli utensili e le variazioni termiche durante la produzione. D'altro canto, il processo è molto flessibile, rendendo possibile la produzione di componenti di precisione per diverse economie come l'industria automobilistica, l'industria aerospaziale e i dispositivi medici, mantenendo al contempo un'elevata efficienza dei materiali e ripetibilità.

Come funziona un utensile da taglio nella tornitura CNC?

La tornitura CNC impiega un utensile da taglio per rimuovere materiale da un pezzo rotante e modellarlo secondo la forma desiderata. Le prestazioni dell'utensile da taglio sono determinate dalla sua composizione, geometria e design del bordo, che sono essenziali nei lavori di lavorazione CNC. Le scelte comuni per i materiali utilizzati nella fabbricazione di utensili da taglio includono carburo, acciaio rapido (HSS) e ceramica perché possono mantenere l'affilatura durante le operazioni e resistere alle alte temperature.

I parametri di prestazione cruciali di un utensile da taglio sono l'angolo di spoglia, l'angolo di spoglia inferiore e il raggio di punta. Queste caratteristiche influenzano direttamente l'efficienza di taglio, la formazione del truciolo e la finitura superficiale. In altre parole, quando gli angoli di spoglia cambiano, ci saranno variazioni sia nelle forze esercitate sulle frese che nelle loro velocità di flusso attraverso i trucioli che appaiono più lisci su materiali morbidi se le frese possiedono angoli di spoglia positivi. Al contrario, angoli neutri o negativi dovrebbero essere preferiti durante la lavorazione di materiali più rigidi.

Le velocità di taglio variano in modo significativo, solitamente tra 50 e 1200 piedi di superficie al minuto (SFM), a seconda del materiale di lavorazione. Inoltre, velocità di avanzamento e profondità di taglio sono variabili importanti; basse velocità di avanzamento, come 0.002–0.008 pollici per rivoluzione (IPR), sono tipiche per la finitura fine, mentre le operazioni di sgrossatura possono richiedere velocità più elevate. Gli utensili moderni utilizzano rivestimenti come nitruro di titanio (TiN) o nitruro di titanio e alluminio (AlTiN) per ridurre l'attrito, migliorare la resistenza all'usura e aumentare la stabilità termica.

Durante la tornitura CNC, gli utensili da taglio sono montati in modo sicuro in portautensili che si interfacciano con la torretta della macchina per un posizionamento e un supporto precisi. Questi fattori combinati consentono un'accuratezza, una ripetibilità e un'efficienza ottimali durante la rimozione del materiale, contribuendo così alla sua versatilità e precisione, che si osserva in vari settori che applicano la tornitura CNC.

Quali materiali possono essere lavorati utilizzando operazioni di tornitura CNC?

Con le operazioni di tornitura CNC, è possibile lavorare una varietà di materiali. Questi comprendono metalli come alluminio, acciaio, acciaio inossidabile, ottone, titanio e rame, nonché materiali non metallici come plastica, compositi e ceramica. La selezione del materiale è guidata dai requisiti dell'applicazione come resistenza, peso, resistenza alla corrosione o tolleranza alla temperatura; quindi, la tornitura CNC è una soluzione flessibile in molti settori.

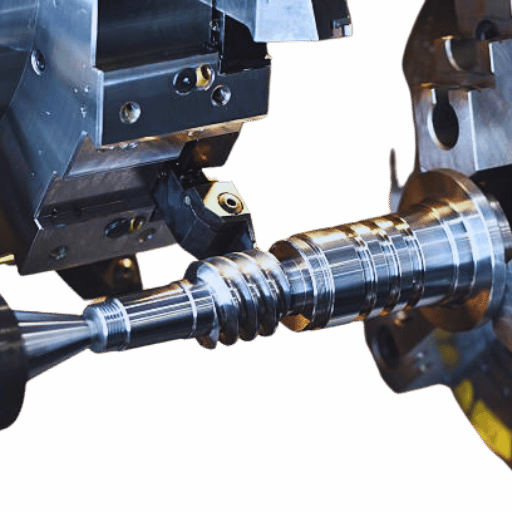

I vantaggi della tornitura CNC

Quali sono i vantaggi della tornitura CNC rispetto ad altri processi?

La tornitura CNC presenta diversi vantaggi rispetto a qualsiasi altro metodo di lavorazione:

• Elevata precisione e coerenza: il processo di tornitura CNC produce risultati precisi e ripetibili, il che lo rende adatto alla produzione di parti complesse con tolleranze ristrette.
• Efficienza: la tornitura CNC riduce i tempi di produzione senza compromettere la qualità automatizzando il processo, rendendola ideale per produzioni su piccola e larga scala.
• Versatilità: è progettato per funzionare con diversi materiali e stili, in modo che i produttori possano soddisfare diverse applicazioni.
• Conveniente: questa tecnica genera scarti minimi grazie al basso numero di interventi manuali, riducendo così i costi di manodopera.
• Maggiore sicurezza: l'automazione riduce al minimo l'interazione umana nelle attività di lavorazione pericolose.

Questi vantaggi combinati rendono la lavorazione CNC un tipo di produzione altamente efficiente e affidabile.

In che modo la tornitura CNC può migliorare la precisione e l'efficienza?

La precisione e l'efficienza della tornitura CNC sono migliorate tramite automazione avanzata e programmazione precisa. La stretta integrazione tra software di progettazione assistita da computer (CAD) e software di produzione assistita da computer (CAM) consente di implementare precisioni di alto livello, spesso raggiungendo tolleranze pari a ±0.0001 pollici. Ciò elimina errori su larga scala, portando a coerenza in molte serie di produzione, il che è richiesto in settori con standard rigorosi, come i settori aerospaziale, medico e automobilistico.

I tempi di ciclo vengono ridotti impiegando mandrini ad alta velocità e sistemi di utensili in grado di tagliare a velocità di avanzamento ottimizzate, migliorando significativamente l'efficienza. Inoltre, i moderni centri di tornitura CNC hanno capacità multitasking che vanno dalle operazioni di lavorazione simultanee come tornitura, foratura o fresatura, che riducono al minimo la necessità di riposizionamento delle parti, riducendo così ulteriormente i tempi di produzione e migliorando la produttività complessiva. Secondo una ricerca di settore condotta da Gartner Group e altri, i sistemi CNC automatizzati possono aumentare le velocità di produzione fino al 50%, riducendo al contempo i costi operativi rispetto alle tecniche di lavorazione tradizionali.

Le macchine di tornitura CNC dispongono anche di sistemi di monitoraggio in tempo reale e controllo adattivo, che rilevano l'usura degli utensili, le vibrazioni o le deviazioni durante le operazioni per consentire una correzione immediata per prestazioni di qualità continua. Riducendo il coinvolgimento umano e sfruttando questi progressi, le aziende aumentano i livelli di efficienza riducendo al minimo lo spreco di materiale. Ciò, a sua volta, porta a una maggiore produttività e a tempi di fermo ridotti, rendendo la CNC adatta alla produzione di precisione.

Potenziali svantaggi della tornitura CNC

Quali sono le sfide associate alla tornitura CNC?

La tornitura CNC è stato uno dei principali problemi che ho dovuto affrontare, in quanto richiede un elevato esborso iniziale per acquistare e configurare queste macchine. Inoltre, la manutenzione e l'esecuzione di questi sistemi modernizzati possono essere complicate, poiché richiedono personale qualificato e frequenti calibrazioni per evitare le sfide della produzione. C'è anche il problema dei guasti imprevisti delle macchine che possono causare tempi di fermo, ostacolando il flusso di processo e influenzando le scadenze di consegna. Infine, sebbene queste macchine siano accurate, la precisione dipende principalmente da un'attenta regolazione dei parametri e dall'uso di utensili da taglio di alta qualità, che possono aumentare ulteriormente i costi delle operazioni.

Come riescono i centri di tornitura a superare queste sfide?

I centri di tornitura superano queste sfide combinando funzionalità avanzate con misure proattive. Molte macchine moderne, ad esempio, hanno sistemi di manutenzione predittiva che rilevano possibili problemi prima che causino tempi di fermo. Le routine di calibrazione automatizzate semplificano il processo di configurazione, riducendo la necessità di ampie regolazioni manuali. La formazione degli operatori aiuta anche a garantire una gestione e una risoluzione dei problemi efficaci delle macchine. Posso testimoniare dalla mia esperienza che questi sistemi forniscono costantemente la precisione e l'affidabilità richieste a costi minimi tramite utensili da taglio di alta qualità e un'ottimizzazione continua dei parametri di lavorazione.

Domande frequenti (FAQ)

D: Qual è la differenza tra tornitura CNC e fresatura CNC?

R: È un processo di produzione sottrattivo che impiega un tornio automatico per tornire parti cilindriche, utilizzando tecniche come la tornitura conica. Questo metodo varia dalla fresatura CNC, in cui un utensile da taglio rotante taglia attorno a un pezzo fisso, generando parti con forme e dimensioni diverse.

D: Quali materiali sono considerati i migliori per l'uso nella tornitura CNC?

R: La tornitura CNC utilizza metalli come alluminio, ottone, acciaio inossidabile e titanio, nonché plastiche come nylon e Teflon. La scelta del materiale dipende dalle proprietà richieste per la parte completata, come resistenza, peso o resistenza.

D: Come funziona un tornio CNC durante il processo di tornitura CNC?

A: Nella tornitura, un tornio CNC ruota il pezzo in lavorazione mentre l'utensile viene applicato per rimuovere il materiale. Controlla il movimento lungo vari assi programmandolo nel sistema CNC, ottenendo accuratezza e precisione.

D: Cosa può fare un centro di tornitura CNC?

A: Un centro di tornitura CNC è una macchina avanzata che consolida diverse operazioni simultaneamente tramite foratura, maschiatura e tornitura. Riduce i tempi di configurazione e aumenta l'efficienza della produzione di parti complesse in una serie, una caratteristica della lavorazione CNC.

D: Quali sono gli utensili di tornitura standard utilizzati nella tornitura CNC?

A: Gli utensili da taglio comuni nel processo di tornitura CNC includono frese a inserto, barre di alesatura e utensili per scanalatura. Questi strumenti svolgono diverse funzioni sul pezzo in lavorazione, come taglio, alesatura e filettatura durante la tornitura.

D: Qual è la differenza tra un tornio CNC e un centro di tornitura CNC?

R: La principale differenza tra un tornio CNC e un centro di tornitura CNC riguarda i loro livelli di complessità operativa. Sebbene i processi di tornitura più semplici siano eseguiti su una macchina a controllo numerico computerizzato (CNC), lavorazioni più complesse con altre funzionalità di fresatura, foratura o maschiatura possono essere ottenute utilizzando un centro di tornitura.

D: Perché molti settori si affidano così tanto ai servizi di tornitura CNC?

R: Le industrie dipendono in larga misura dai servizi di tornitura CNC perché offrono elevata precisione, efficienza e ripetibilità. Pertanto, settori come quello automobilistico, aerospaziale e della produzione di dispositivi medici necessitano di questo processo per produrre parti cilindriche con tolleranze ristrette.

D: Quali sono i vantaggi dell'utilizzo di torni CNC rispetto alla tornitura manuale?

A: Le macchine di tornitura CNC offrono vari vantaggi rispetto alla tornitura manuale, come una maggiore precisione, una maggiore velocità di produzione e minori possibilità di errore umano. Inoltre, l'automazione del processo di tornitura consente la produzione di parti complesse con dettagli fini che sarebbero difficili da ottenere manualmente.

Fonti di riferimento

1. Applicazione di reti neurali convoluzionali per la classificazione del segnale grezzo nel monitoraggio del processo di tornitura CNC

• Autori: Emmanuel Stathatos e altri
• Pubblicato in: Sensori, 2024
• Principali risultati:
  • In questo articolo viene presentata una tecnica per prevedere la qualità dei prodotti finali nel processo di tornitura CNC in tempo quasi reale, utilizzando una rete neurale convoluzionale (CNN) unidimensionale.
  • Il modello estrae automaticamente le caratteristiche dai segnali grezzi relativi a vibrazioni, velocità del motore e coppie, che monitorano attributi di qualità come la rugosità media e la deviazione del diametro.
• metodologie:
  • La tecnica della finestra scorrevole è stata utilizzata per rafforzare il set di dati, mentre le prestazioni sono state valutate attraverso la convalida incrociata k-fold, ottenendo un'elevata accuratezza nelle previsioni (Stathatos e altri, 2024).

2. Sviluppo di un sistema avanzato di rete neurale (ANN) per prevedere la rugosità superficiale di vari materiali nella tornitura CNC

• Autori: Potsang B. Huang et al.
• Pubblicato in: The International Journal of Advanced Manufacturing Technology, 2023
• Principali risultati:
  • In questo articolo viene presentato un modello di rete neurale a retropropagazione (ANN) per prevedere la rugosità superficiale durante la tornitura CNC di più materiali.
  • Il documento propone un modello che migliorerà la prevedibilità della rugosità superficiale utilizzando diversi parametri di input.
• metodologie:
  • L'autore ha condotto esperimenti per costruire un modello ANN per studiare la relazione tra parametri di input e rugosità superficiale (Huang et al., 2023, pagine 1193–1211).

3. Tornitura CNC di un componente Ti6Al4V complesso con forma prodotta in modo additivo, tenendo conto dell'effetto degli orientamenti degli strati

• Autore/i: Abdulmajeed Dabwan et al.
• Pubblicato in: Processi, 2023
• Principali risultati:
  • Hanno studiato l'effetto degli orientamenti degli strati sulle prestazioni di lavorazione durante l'esecuzione della tornitura CNC per componenti in Ti6Al4V realizzati tramite EBM.
  • I risultati dimostrano che l'orientamento della parte EBM influenza significativamente la rugosità superficiale, il consumo energetico e l'usura degli utensili durante la tornitura CNC.
• metodologie:
  • Per simulare l'impatto dell'orientamento della parte sui risultati della lavorazione, sono state eseguite operazioni di tornitura utilizzando varie velocità di avanzamento e velocità di taglio (Dabwan e altri, 2023).
