Guía de herramientas de torneado CNC: comprensión de las distintas máquinas y herramientas de corte de torno

El mecanizado moderno se basa en herramientas de torneado cnc Debido a que son dispositivos complejos, precisos y de alto rendimiento, debe comprender varias herramientas de corte de torno para mejorar la eficiencia y los resultados obtenidos. El artículo describe las herramientas de torneado CNC, comenzando por sus funciones, los diferentes tipos y las máquinas que las utilizan. Además, existen consideraciones básicas que se deben tener en cuenta para la selección de herramientas y las preocupaciones de aplicación, que se conocen como mejores prácticas y se han descrito a lo largo de este artículo.

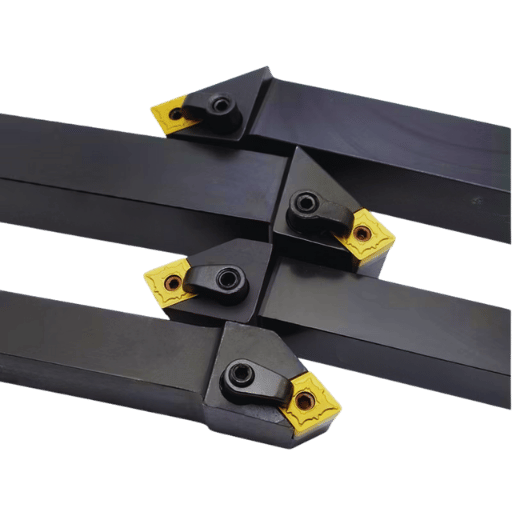

¿Qué son las herramientas de torneado CNC?

Las herramientas de torneado CNC son herramientas de corte especiales que se utilizan en un torno de control numérico computarizado (CNC) para dar forma y eliminar material de una pieza de trabajo. Según los detalles de fabricación, se crean para trabajos de corte, taladrado, refrentado o roscado precisos. Al girar la pieza de trabajo y mover la herramienta a lo largo de trayectorias programadas, las herramientas de torneado CNC permiten un mecanizado uniforme y preciso de geometrías simples y complicadas, lo que es muy importante en los procesos de producción modernos.

Definición e importancia en el torneado CNC

El torneado CNC es el proceso de eliminación de material de una pieza de trabajo giratoria mediante una herramienta de corte de manera que se produzca sistemáticamente la forma o el diseño deseado. Esta técnica es esencial en la producción debido a su precisión, repetibilidad y eficacia. En consecuencia, es vital para fabricar componentes con tolerancias estrictas, así como acabados suaves, que son esenciales para las industrias automotriz, aeroespacial y electrónica. El torneado CNC permite la automatización a través de la programación informática, lo que reduce los errores humanos y garantiza una calidad de producción uniforme.

Tipos de herramientas utilizadas en el torneado CNC

El mecanizado CNC utiliza diversas herramientas especializadas que permiten obtener excelentes resultados de mecanizado. Los equipos más habituales son:

• Plaquitas de torneado: estas plaquitas cortan y dan forma a materiales de diversas geometrías. Están hechas de diferentes materiales, como carburo, y, por lo tanto, son aptas para propósitos específicos.
• Barras de mandrinar: Están diseñadas para aumentar el tamaño de las piezas de trabajo o suavizar el diámetro interno.
• Brocas: Son perfectas para crear agujeros con precisión y consistencia.
• Herramientas de corte: Extraen secciones completadas del resto, herramientas de corte.
• Herramientas de roscado: Realizan roscas en la pieza de trabajo dentro o fuera de ella.

La elección de cada herramienta depende del material a mecanizar, lo que garantiza la eficacia y precisión de la producción.

Características principales de las herramientas de torneado CNC

• Precisión: Las herramientas de torneado CNC están diseñadas para proporcionar cortes de alta calidad, garantizando tolerancias rígidas y resultados repetibles.
• Durabilidad: Estas herramientas están fabricadas con materiales de alta resistencia como carburos y aceros de alta velocidad, que pueden soportar operaciones de mecanizado intensivas.
• Versatilidad: Diversos tipos permiten su uso en diferentes materiales, como metales, plásticos y aleaciones.
• Eficiencia: Han sido optimizados para aumentar las velocidades, maximizando la productividad manteniendo altos estándares de calidad.
• Personalización: Esto genera una gran flexibilidad, ya que se pueden desarrollar muchas herramientas diferentes para adaptarse a tareas de mecanizado específicas, adaptando mejor el proceso a los requisitos de producción individuales.

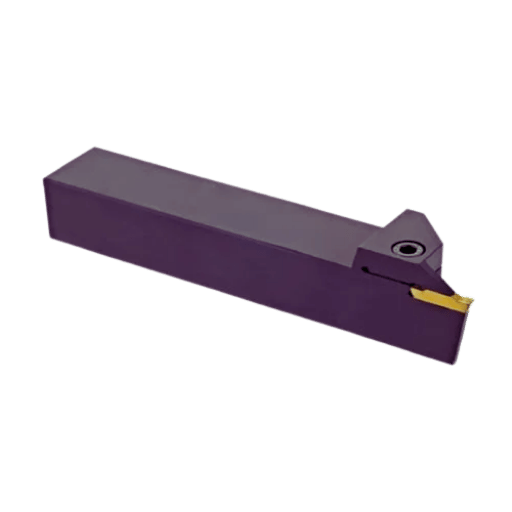

¿Cómo funciona un torno CNC?

Componentes básicos de un torno CNC

Para tener procesos de mecanizado precisos y eficientes, existen algunas partes necesarias de un torno CNC:

• Bancada del torno: Proporciona una base para la máquina, asegurando su estabilidad y la correcta alineación de los componentes en operación.
• Husillo: Sujeta la pieza de trabajo a diferentes velocidades, garantizando un corte preciso.
• Mandril: Sistema de sujeción utilizado durante el mecanizado para mantener una pieza de trabajo en su lugar.
• Torreta de herramientas: contiene muchas herramientas de corte que se pueden mover al lugar necesario para tareas de mecanizado específicas.
• Panel de control: La parte donde los operadores ingresan información sobre cómo realizar operaciones automáticamente con la máquina.
• Contrapunto (si corresponde): se proporciona soporte adicional, especialmente para piezas de trabajo más largas o ciertas formas de mecanizado.
• Sistema de refrigeración: reduce el calor, mejorando así el acabado de la superficie durante las operaciones.

Estas piezas se combinan para lograr procesos de torneado precisos y repetibles.

Función del torno CNC en las operaciones de torneado

Los tornos CNC son esenciales en las operaciones de torneado porque pueden automatizar el mecanizado, garantizando una alta precisión y consistencia. Estas máquinas tienen una pieza de trabajo que gira como herramienta de corte, moldeándola según las dimensiones necesarias y creando geometrías sofisticadas con menos intervención humana. Al hacerlo, esta automatización ayuda a mantener tolerancias estrechas al tiempo que reduce los ciclos de producción, lo que hace que los tornos CNC sean indispensables para las industrias que exigen elementos de máquina consistentes durante la fabricación de dichas piezas.

Comprender el proceso de mecanizado

El proceso de mecanizado consiste en eliminar material de una pieza de trabajo de forma controlada para obtener una forma, un tamaño o un acabado determinados. Este proceso se suele conseguir utilizando herramientas como tornos, fresadoras y taladros, que cortan o dan forma al material en consecuencia. Por consiguiente, han surgido avances contemporáneos como los sistemas CNC (control numérico por computadora) que mantienen la precisión y la reproducibilidad evitando desviaciones de las normas prescritas. Este método tiene una amplia aplicación en todos los sectores para producir rápidamente componentes precisos.

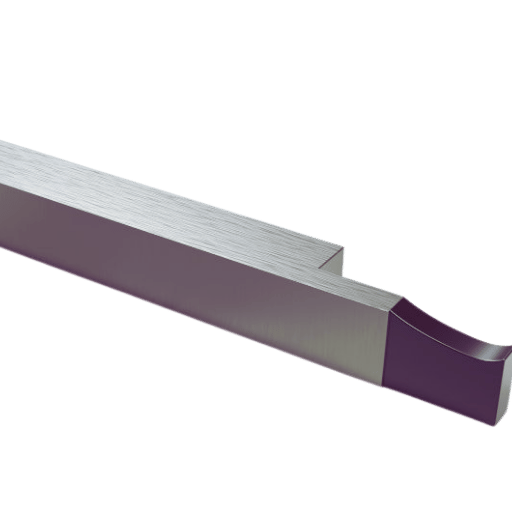

¿Cuáles son los tipos de operaciones de torneado CNC?

Explicar los diferentes tipos de torneado CNC

Los diferentes procesos de mecanizado que se realizan mediante operaciones de torneado CNC se clasifican en centros de torneado horizontales y torneado vertical. Los tipos principales son:

1. Torneado recto: En este método se reduce el diámetro de la pieza hasta formar una forma cilíndrica. La herramienta de corte se mueve en paralelo al eje sobre el que gira la pieza.
2. Torneado cónico: esta técnica modifica gradualmente el diámetro a lo largo de la pieza de trabajo, lo que produce una forma cónica. Implica la angulación de la pieza de trabajo o de la herramienta de corte.
3. Ranurado: consiste en cortar una ranura o canal en la superficie de una pieza de trabajo. Esta operación se realiza generalmente para prepararla para su posterior montaje o funcionamiento.
4. Corte de roscas: este proceso de fabricación forma roscas en la superficie de una pieza de trabajo, lo que permite la fijación de sujetadores.
5. Refrentado: En este caso, la fresa no se mueve en línea con el eje de rotación, creando un extremo plano en el material mecanizado.

Estas operaciones de mecanizado facilitan la versatilidad en la fabricación y la producción precisa de componentes complicados requeridos en diversos campos.

Operaciones de torneado CNC comunes utilizadas

El torneado CNC es un proceso de mecanizado que aplica varias operaciones exactas para lograr las dimensiones y los acabados superficiales deseados en una pieza de trabajo. A continuación, se presentan las técnicas clave que se utilizan en el torneado CNC contemporáneo:

• Taladrado: En el torneado CNC, el taladrado consiste principalmente en crear agujeros axiales en las piezas de trabajo. Mediante el uso de brocas específicas, se pueden realizar agujeros de distintos tamaños con gran precisión. Para el taladrado de agujeros profundos, las máquinas CNC modernas garantizan una desviación de material uniforme y mínima en la producción de piezas de maquinaria.
• Corte (separación): el corte o separación separa los componentes terminados del material original. Los tornos CNC ofrecen una precisión extremadamente alta durante esta operación, que suele ser necesaria para producir piezas repetibles y uniformes con un mínimo de desperdicio.
• Moleteado: produce patrones texturizados en la superficie del material para mejorar el agarre o la estética. Para el moleteado, se presiona una herramienta endurecida contra la pieza de trabajo mientras esta gira, lo que da como resultado patrones estriados que brindan un atractivo funcional y visual.
• Torneado cónico: El torneado cónico modifica la forma de los cilindros reduciendo gradualmente sus diámetros a lo largo de su longitud. Estas operaciones tienen tolerancias dimensionales elevadas y son fundamentales para fabricar ejes y husillos.
• Mandrilado: El mandrilado es el proceso de agrandar un orificio realizado mediante perforación. Permite obtener un diámetro muy preciso y un acabado superficial fino, necesario para las máquinas herramienta de precisión. Esta operación es crucial para piezas complicadas en las que la alineación y la precisión son esenciales.

Con los avances en la tecnología CNC, las máquinas ahora pueden realizar varias operaciones de torneado simultáneamente. La combinación de ellas aumenta las tasas de producción, mantiene tolerancias más estrictas y conduce a una reducción devastadora del uso de material. Por ejemplo, el sector aeroespacial y la industria automotriz, entre otros en la fabricación de productos médicos, se benefician mucho de estas eficiencias.

Técnicas avanzadas de torneado CNC

Los métodos avanzados de torneado por control numérico por computadora incluyen el mecanizado multieje, el mecanizado con herramientas motorizadas y el torneado tipo suizo, todos los cuales contribuyen a mejorar la precisión y la eficiencia. El mecanizado multieje permite que la herramienta se acerque a la pieza de trabajo desde distintos ángulos, adaptándose a geometrías complejas sin reubicarse. Las herramientas motorizadas integran funciones de fresado o taladrado en el torneado, lo que reduce las configuraciones y aumenta la versatilidad de las herramientas de torno. El torneado tipo suizo se utiliza para componentes de tamaño pequeño con tolerancias ajustadas porque mantiene la pieza de trabajo cerca de la fresa durante todo el proceso. Estas son técnicas estándar en industrias de alta precisión donde la precisión, la repetibilidad y la productividad son primordiales.

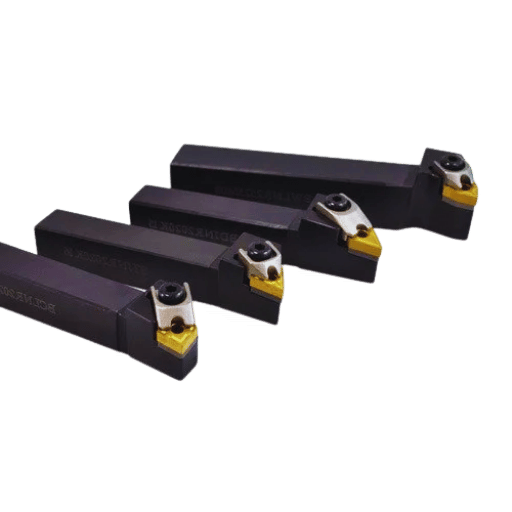

¿Cuáles son los beneficios y desventajas del torneado CNC?

Ventajas de utilizar herramientas de torneado CNC

Las herramientas de torneado CNC ofrecen varias ventajas clave que las hacen indispensables en la fabricación moderna:

1. Alta precisión y exactitud: los engranajes de torneado CNC brindan resultados uniformes y altamente precisos, incluso para piezas complejas e intrincadas. Estos niveles de precisión mejoran la calidad del producto y minimizan los defectos.
2. Eficiencia y velocidad: Estas máquinas pueden agilizar los procesos de producción, lo que genera tiempos de mecanizado más rápidos y tasas de producción mejoradas sin comprometer la calidad.
3. Versatilidad: Esto significa que estos tornos pueden trabajar con diversos materiales, incluidos metal, plástico o incluso compuestos, lo que los hace versátiles.
4. Costos laborales reducidos: Los sistemas CNC han automatizado la mayoría de las operaciones, limitando la intervención humana, reduciendo los costos laborales y mejorando el rendimiento general.
5. Repetibilidad: el torneado CNC es bueno para producir piezas similares repetidamente con especificaciones exactas adecuadas para la producción en masa.

Por lo tanto, estos beneficios reiteran la posición del torneado CNC como la solución definitiva para los fabricantes que exigen precisión, eficiencia y escalabilidad en sus líneas de producción.

Posibles desventajas de los tornos CNC

• La alta inversión inicial: las máquinas CNC requieren altos costos iniciales de compra, instalación y configuración, lo que puede ser una barrera de entrada para empresas más pequeñas.
• Mantenimiento complejo: El torno CNC puede requerir mantenimiento y reparaciones complejas, lo que puede aumentar el tiempo de inactividad operativa y los gastos a largo plazo.
• Se necesita experiencia en programación: para programar y gestionar eficazmente los sistemas CNC, los operadores deben poseer conocimientos avanzados que requieran mano de obra calificada.
• Flexibilidad limitada para la creación de prototipos: son menos eficientes que los métodos manuales para realizar prototipos únicos, aunque son buenos en la producción en masa, una desventaja de los tornos CNC.
• Consumo de energía: debido a que la maquinaria moderna consume más energía que la maquinaria tradicional, los costos operativos y las oportunidades de alcanzar objetivos de sostenibilidad están aumentando.

Comparación entre el torneado CNC y el fresado CNC

Los procesos de fresado CNC y torneado CNC son actividades de mecanizado esenciales, aunque sus operaciones y usos difieren:

• Operación: Por el contrario, el torneado CNC implica girar la pieza de trabajo como una herramienta de corte estacionaria, que elimina materiales útiles para dar forma a formas cilíndricas o simétricas. Por el contrario, el fresado CNC aplica herramientas de corte giratorias a una pieza de trabajo inmóvil para eliminar material; por lo tanto, se puede utilizar en configuraciones geométricas intrincadas.
• Aplicaciones: El torneado CNC se utiliza para fabricar ejes, pernos y otras piezas redondeadas, mientras que el fresado CNC es adecuado para piezas detalladas, incluidos engranajes, placas complejas y componentes de múltiples caras.
• Eliminación de material: el proceso de torneado generalmente se refiere a contornos específicos a lo largo del eje de rotación del material; esto contrasta con el fresado, que requiere cortar en diferentes ejes simultáneamente, por ejemplo, direcciones horizontales, verticales o angulares.
• Necesidades de producción: En términos de eficiencia de producción para piezas homogéneas, generalmente es preferible el torneado, mientras que es posible realizar prototipos completos o diseños concretos mediante el fresado.

La elección depende de la complejidad, la forma y la escala de los productos requeridos; cada proceso tiene sus requisitos industriales únicos.

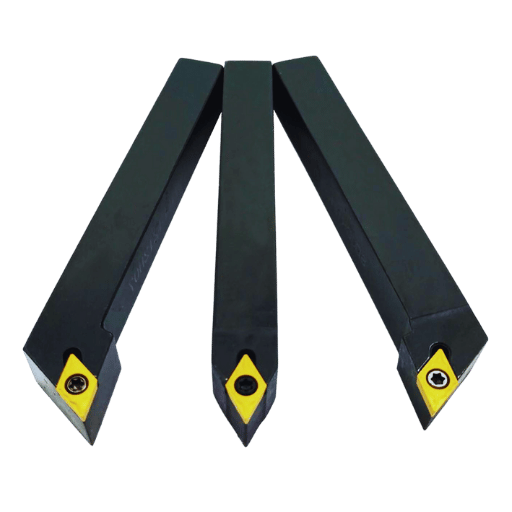

¿Cómo elegir las herramientas de torneado CNC adecuadas?

Factores a tener en cuenta al seleccionar herramientas

Considero varios factores esenciales para garantizar el mejor rendimiento y precisión en la obtención de herramientas de torneado CNC. El paso inicial implica evaluar la naturaleza del material bajo mecanizado para establecer su composición y recubrimiento; esto asegura que sea duradero y eficiente. Luego, observo la geometría de la herramienta, que incluye ángulos de filo y desprendimiento para cumplir con los requisitos de la pieza con precisión. Además, verifico si una herramienta puede trabajar con la velocidad y las velocidades de avance establecidas de una máquina para evitar un desgaste excesivo y mantener la precisión. Finalmente, considero el acabado superficial deseado y las tolerancias aceptables para elegir herramientas rentables que aún produzcan la calidad requerida. Cuando estos aspectos se estudian a fondo, puedo seleccionar la que satisface eficazmente las demandas de producción a través de la elección de la herramienta.

Evaluación de la precisión y la eficiencia

Mi objetivo principal al evaluar la precisión y la eficiencia es cumplir con las tolerancias y los acabados superficiales especificados y, al mismo tiempo, cumplir con los requisitos de tiempo de mecanizado. Considero factores como el desgaste de la herramienta, la velocidad de corte y las velocidades de avance en nuestro proceso de producción para garantizar un acabado continuo y de alta calidad para todos los artículos. Con esto en mente, puedo crear operaciones de torneado CNC y CNC que logren el equilibrio adecuado entre precisión y velocidad; es aquí donde se logran menores costos y un mejor rendimiento.

Compatibilidad con centros de torneado CNC

Es esencial garantizar la compatibilidad de las herramientas elegidas con un centro de torneado CNC. Esto incluye verificar la velocidad del husillo, la potencia y la capacidad de sujeción de las herramientas. Asegúrese de que la programación de las trayectorias de las herramientas coincida con las configuraciones de los ejes de la máquina y los requisitos del sistema de control. Además, se debe evaluar la compatibilidad de los materiales para garantizar que las herramientas de corte seleccionadas puedan funcionar de manera eficaz bajo la dinámica de un centro de torneado CNC sin causar un desgaste excesivo ni degradar la precisión. Estos son solo algunos de los criterios que, si se siguen, conducirán a un rendimiento y una fiabilidad óptimos.

Preguntas Frecuentes (FAQ)

P: ¿Qué significa el concepto “herramienta de corte” tal como se utiliza en el torneado CNC?

R: Una herramienta de corte en el torneado CNC es un dispositivo de eliminación de material que provoca una deformación por cizallamiento en la pieza de trabajo. Es necesaria para dar forma y acabado al componente procesado y puede adoptar distintas formas, como herramientas de ranurado, moleteado y de una sola punta.

P: ¿Cómo funciona un torno en el torneado CNC?

A: Los tornos funcionan haciendo girar la pieza de trabajo sobre su eje, mientras una herramienta de corte estacionaria le quita material. Este método garantiza una definición precisa de la forma y el acabado durante el torneado CNC.

P: ¿Cuáles son algunos tipos de tornos CNC?

R: Algunas máquinas de torneado CNC incluyen centros de torneado horizontales, verticales y multieje. Estos dispositivos tienen distintos grados de automatización para las operaciones de mecanizado y su elección depende principalmente de las tareas de mecanizado específicas o de las aplicaciones que se vayan a ejecutar.

P: ¿Cuáles son los beneficios de utilizar herramientas de torneado CNC?

R: Algunas de las ventajas de utilizar herramientas de torneado CNC son la fabricación de alta precisión, la uniformidad de la producción, los menores gastos de mano de obra y la producción eficiente de geometrías complejas. Las herramientas de torneado CNC también tienen mejores parámetros de mecanizado y se pueden utilizar en diversos materiales y aplicaciones.

P: ¿Qué es el proceso de torneado CNC?

R: El torneado CNC implica el uso de un torno computarizado para crear piezas cilíndricas precisas y complejas. También implica programar la máquina CNC para diferentes operaciones de corte, como desbaste o acabado de los tamaños deseados.

P: ¿Cuáles son las desventajas de las herramientas de torneado CNC?

R: Las desventajas del torneado CNC incluyen la compra previa de máquinas costosas, la necesidad de contar con la experiencia del operador, un proceso de configuración que puede llevar mucho tiempo para piezas complejas y el mantenimiento de la maquinaria y las herramientas. Es importante señalar que las máquinas CNC a menudo requieren un software y conocimientos técnicos específicos.

P: ¿Qué es el torneado y fresado CNC?

R: El torneado y fresado CNC implican conocer la diferencia entre estas operaciones de mecanizado. La necesidad de rotar las piezas de trabajo para producir piezas cilíndricas caracteriza al torneado CNC. Al mismo tiempo, el fresado CNC implica el procesamiento con herramientas de corte a lo largo de un eje curvo para lograr geometrías complejas. Ambos métodos aprovechan las ventajas de cada uno para lograr resultados precisos.

P: ¿Qué materiales se utilizan para fabricar herramientas de torneado CNC?

R: Generalmente, para fabricar herramientas de torneado CNC se utilizan acero de alta velocidad, carburo, cerámica y otros materiales compuestos. Los materiales elegidos dependen del material de la pieza de trabajo, la tarea de mecanizado y el acabado superficial requerido. Pueden soportar altas temperaturas y fuerzas de corte.

P: ¿Cómo ejecutan las diferentes herramientas de corte de torno las diferentes operaciones de torneado?

A: En actividades como cortar, roscar, taladrar y dar forma se emplean varias herramientas de corte de torno. Entre los ejemplos se incluyen herramientas de una sola punta para torneado en desbaste, herramientas especiales para ranurado y moleteado y cortadores de múltiples puntas que se utilizan para geometrías más complejas. La selección se basa en las necesidades del trabajo de mecanizado en cuestión.

Fuentes de referencia

1. Predicción del valor de desgaste de herramientas de torneado CNC basada en ν-GSVR con un nuevo algoritmo evolutivo híbrido

• Autores: Min-Liang Huang et al.
• Publicado en: 2020
• Conclusiones principales:
  • Este artículo presenta un modelo de regresión vectorial de soporte ν (ν-GSVR) basado en una función de pérdida gaussiana para predecir el valor de desgaste a corto plazo de las herramientas de torneado CNC.
  • Los resultados son notablemente mejores que los de cualquier otro modelo, lo que también es útil para saber cuándo cambiar las herramientas para mantener la precisión del mecanizado.
• Metodologías:
  • Los autores desarrollaron CCGA como un algoritmo evolutivo híbrido que utilizó el mapeo del caos con algoritmos genéticos y modelado de nubes para optimizar los parámetros en el modelo ν-GSVR. Los experimentos utilizaron diferentes parámetros de corte, como la revolución del husillo, la velocidad de avance y la profundidad de corte (Huang et al., 2020, págs. 369–378).

2. Efecto de las herramientas de textura superficial y lubricación por cantidad mínima (MQL) sobre el desgaste de la herramienta y la rugosidad superficial en el torneado CNC de acero AISI 52100

• Autores: P. Sivaiah, Uma Bodicherla
• Publicado en: Revista de la Institución de Ingenieros (India), Serie C, 2020
• Conclusiones principales:
  • Examina cómo la textura de la superficie puede afectar a las herramientas de corte y a la lubricación de cantidad mínima durante las operaciones de torneado CNC al procesar acero AISI 52100.
  • Los resultados muestran que el desgaste de las herramientas se reduce al aplicar herramientas texturizadas y utilizar MQL.
• Metodologías:
  • En otra investigación, los autores realizaron muchas pruebas sobre métodos de mecanizado, como texturas de herramientas de corte y aplicación de lubricantes en dosis mínimas para medir los medicamentos que influyen en el rendimiento del mecanizado, incluida la vida útil de la herramienta y el acabado superficial (Sivaiah y Bodicherla, 2020).

3. Predicciones de la vida útil de herramientas en torneado CNC de acero AISI 4140 mediante redes neuronales basadas en visión artificial

• Autores: P. Bagga et al.
• Publicado en: Revista internacional de tecnología de fabricación avanzada, 2022
• Conclusiones principales:
  • Este artículo destaca una forma de predecir la vida útil de las herramientas de torneado CNC utilizando visión artificial y redes neuronales.
  • La investigación revela que el análisis de imágenes se puede aplicar para monitorear el desgaste de las herramientas y pronosticar su duración, mejorando así la eficiencia del torneado CNC.
• Metodología:
  • Para analizar el desgaste de las herramientas en tiempo real, quienes escribieron un artículo desarrollaron un sistema de monitoreo de condición de herramientas industriales asequible utilizando procesamiento de imágenes y redes neuronales artificiales (Bagga et al., 2022, págs. 3553–3570).
