揭開 CNC 程式語言的秘密：G 代碼如何為 CNC 工具機提供動力

由於引入了具有精度、自動化和效率的 CNC（電腦數控）機床，現代製造業發生了重大變化。 G 代碼是 編程語言 在這些機器後面。本文詳細介紹了 G 程式碼的基礎知識及其在指導 CNC 操作的精確性和統一性方面的重要性。無論您是經驗豐富的機械師、有抱負的工程師，還是有興趣了解許多行業的基礎技術的人，本指南都會提供有關 G 代碼如何將數位設計與物理對象聯繫起來的精彩見解。準備好深入研究這種令人難以置信的語言所適用的機制、結構和現實場景，以便您可以更好地了解 CNC 程式設計所需的內容。

什麼是CNC工具機？

CNC（電腦CNC工具機）是一種電腦控制設備，可自動操作銑床、磨床、銑床和車床等工具。 CNC 解釋數位檔案中的指令（通常以 G 代碼形式出現），從而實現對金屬、塑膠或木材等材料的移動、切割和成型的精確控制。 CNC 工具機廣泛應用於製造業，因為它們可以提供高品質的結果，並且可以在最少的人工協助下重複無數次。

了解電腦數控的基礎知識

另一方面，電腦數控 (CNC) 是透過電腦系統中預先編程的命令序列來實現機器工具的自動化。由於該過程無需操作員手動控制，因此提高了效率並節省了時間。 CNC 系統是工具機、控制器和軟體的重要組成部分。工具機執行實體操作，而控制器在軟體提供 G-Code 數位指令之前處理指令。當今，CNC 已成為製造業的重要組成部分，為不同行業的客戶提供精度和效率。

數控工具機如何徹底改變製造業？

數控機床透過提高生產的準確性、速度和靈活性改變了製造業。它們使用自動控制來最大限度地減少錯誤，即使是複雜的設計也能獲得一致、準確的結果。與手動方法相比，CNC工具機可以更快、更可靠地生產零件，有助於減少時間和生產成本。此外，它們還有助於適應新專案或新行業，具有快速調整和輕鬆擴大規模的能力。精度、速度和適應性的融合使得現代製造業依賴 CNC 技術作為試金石。

數控工具機在現代加工中的作用

現代機械加工很大程度上依賴CNC工具機，它負責製造作業的精度、準確度和標準化。這些設備可以自動製造複雜的組件，從而最大限度地減少人為失誤並提高結果的可重複性。此外，CNC技術能夠快速重新配置各種模式，進而提高效率，降低成本並節省時間。這種靈活性及其可靠性使得 CNC 工具機在航空航太、汽車和醫療製造等領域成為不可或缺的。

解碼 G 代碼和 M 代碼

CNC 中的 G 和 M 代碼是什麼？

CNC 機器主要依靠 G 代碼和 M 代碼運作。 G代碼（或幾何代碼）主要定義CNC工具機的運動和操作，例如切割路徑、定位和速度。另一方面，M 代碼或雜項代碼負責輔助功能，例如刀具更換、冷卻液控制和機器停止。這些代碼提供了程式和 CNC 機器之間的有效通信，從而確保了製造過程的精確度。

如何在 CNC 中有效使用 G 代碼？

為了使 CNC 加工有效地使用 G 代碼，必須清楚地了解其結構和語法。 G 代碼是一種由字母和數字構成指令的 CNC 程式語言。每個命令對應一個特定的機器動作。例如，G00 表示快速定位，而 G01 表示以給定的進給速度切割或移動的線性插補。

效率始於適當的程序規劃。透過最大限度地減少刀具路徑中不必要的移動來減少生產時間和刀具磨損。模擬軟體在這裡被證明是無價的，因為您可以在實際機器上運行程式碼之前對其進行測試，從而減少代價高昂的錯誤的可能性。

應根據加工材料確定準確的進給速度和主軸轉速。例如，在加工不銹鋼等更複雜的材料時，鋁總是需要更高的主軸速度。針對材料建議的切削數據可以計算這些參數，確保工具的效率和壽命。

透過使用子程序和循環等高級功能，可以輕鬆完成複雜的加工。透過這些方法，重複性任務變成了更短的程序，從而允許程式碼重複使用。此外，標準化的 G 代碼範本可以提高統一性並最大限度地減少不同項目之間的設定時間。

最後，良好的 G 代碼文件文件和組織可以增加機械車間的工作流程和效率。在程式碼中添加明確的註釋或為文件提供系統的命名方案可以使故障排除更易於管理，並且操作員可以快速學習如何操作它。結合策略規劃和技術知識，G-Code 可以實現精確且高效的卓越 CNC 操作。

G 代碼與 CNC 中其他代碼的區別

G代碼是電腦數控程式設計中最常用的語言。它主要集中指揮機床的運動和操作。 G 代碼為加工操作提供了詳細的命令，例如定位、刀具路徑、切削速度等。

其他包括 M 代碼和專有機器特定代碼，它們具有不同但互補的功能。雜項代碼（M 代碼）管理機器的輔助活動，例如主軸啟動/停止、冷卻液控制、換刀等。 這些活動對於支援加工過程至關重要，但不直接參與 G 代碼控制的運動或切割動作。

專有或特定於供應商的代碼僅適用於特定的 CNC 機器名稱，並且超出了 G 代碼的功能。它們通常包含針對特定用途或裝置的進階選項。

主要的區別在於他們的關注點。 G 代碼主要控制製造作業，而其他代碼則提供支援或專門功能。所有這些程式碼有助於確保 CNC 流程的順利運作。

程式語言如何影響 CNC 操作？

探索 CNC 中使用的程式語言

現代CNC系統中不同層級的控制和自動化有不同的程式語言。 G 代碼是最常用的語言，它只是將指令轉換成加工動作。這種基本語言通常是標準化的，但製造商有時會對其進行修改以適應特定的機器功能。

除了 G 代碼之外，其他高階程式語言和環境對於 CNC 操作變得越來越重要。例如，Python 經常被用來自動執行 CNC 工作流程中的重複性任務，並且其腳本功能經常被使用。它還可以與 CAD 和 CAM 軟體包集成，以提高設計過程中刀具路徑生成的效率。同樣的思路，當需要最佳化複雜的加工策略以實現高細節建模和模擬目的時，MATLAB 就派上用場了。

此外，FANUC Macro B、Siemens Sinumerik 或 Heidenhain 的對話式程式設計等專業軟體工具都具有特定的功能。這些工具透過支援條件邏輯、計算和參數操作實現了 CNC 程式的內建功能，減少了對人工協助的需求。

此外，新趨勢表明，CNC 環境現在整合了物聯網和工業 4.0 的概念。許多控制系統都是用C++或Java程式語言開發的，使它們能夠與更廣泛的製造網路連接；因此，可以輕鬆地即時在線監控它們並預測任何故障。這些語言的結合顯示經典加工方法和現代電腦科學之間的不斷融合。

CNC 系統透過混合不同的程式方法並根據不斷變化的行業需求（競爭力和精度）進行調整，提高了加工效率。

CNC工具機編程的重要性

現代製造流程要求 CNC 工具機編程確保精度、一致性和效率。換句話說，該程式透過精確指定操作機制和刀具路徑來確保按照特定要求製造出誤差最小的零件。此外，它還可以實現複雜或重複任務的自動化，從而減少生產時間和勞動成本。此外，正確的編程提供了靈活性，因為 CNC 工具機可以輕鬆變成滿足不同工業需求的各種組件。因此，編程後的機器始終會生產出高品質的產品，並保持具有競爭力的生產能力。

數控工具機常用的程式語言

最常用的兩種機器控製程式語言是 G 代碼和 M 代碼。

• G 碼（幾何代碼）：這是指導 CNC 運動和操作的主導 CNC 語言。它指示刀具將移動到何處、以何種速度移動、以何種進給速度移動以及其他關鍵的加工功能。
• M 代碼（雜項代碼）：這些代碼與 G 代碼一起處理所有其他功能，例如開啟或關閉機器、冷卻系統、啟動/停止機器等。

這兩種語言對於準確、高效的 CNC 操作都至關重要。幾乎所有現代 CNC 系統都支援它們，從而使機器能夠順利運作。

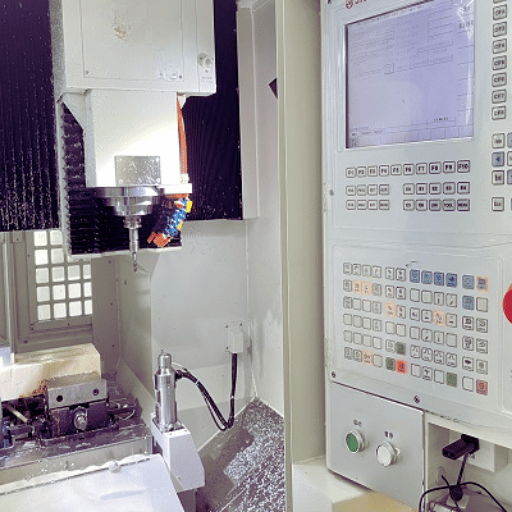

如何對 CNC 工具機進行編程以實現最佳性能？

數控工具機程式設計逐步指南

步驟 1：了解機器規格

在對 CNC 工具機進行程式設計之前，必須了解其規格和功能。需要考慮的一些關鍵事項是機器軸限制、主軸轉速範圍、可用工具和夾緊能力。這有助於確保編寫的程式保持在操作限制範圍內並防止錯誤。

步驟 2： 選擇合適的 CAD/CAM 軟體

現代 CNC 程式設計使用 CAD（電腦輔助設計）和 CAM（電腦輔助製造）軟體來建立零件設計並產生所需的 G 代碼。其中包括 Fusion 360、Mastercam 或 SolidWorks 等應用程序，它們由於將設計和加工結合到了一個系統中而廣受歡迎。選擇符合特定操作的複雜性和精確度要求的軟體至關重要。

步驟3：建立工件座標

若要在此步驟中移動圖片，您可以使用夾具或工件上的參考點將軸歸零。定義工件座標係對於確保機器知道從哪裡開始操作至關重要。

步驟4：編寫或產生G程式碼程序

使用手動編程或電腦輔助製造軟體編寫或產生 G 程式碼序列至關重要。該程式應該能夠指導此應用程式中的主軸速度、進給速度、刀具路徑和操作。為了避免尺寸錯誤，請使用適當的單位，例如毫米或英吋。

步驟5：模擬並驗證程序

在 CNC 機床上運作之前，使用基於軟體的模擬工具來模擬刀具路徑。這些模擬有助於檢測潛在的碰撞、錯誤的刀具移動或加工錯誤，防止它們損壞機器零件或破壞材料。

步驟6：選擇合適的工具

現在，選擇適合加工材料和程序指定的切削刀具。這需要選擇具有正確尺寸（塗層）、形狀、邊緣角度和邊緣幾何形狀的工具，從而提高加工精度和效率。

步驟7：CNC工具機程序驗證

將 G 代碼放入 CNC 工具機的控制單元並進行空運轉（也稱為試運轉），無需使用切削工具。這可確保程式的所有部分均按計劃運行，並且所有移動都在允許的範圍內。

步驟8：完成並執行生產。

該程式已經過徹底測試。為了實現最佳性能，在加工過程中監控刀具磨損、工件品質和機器操作。可能需要進行調整以提高效率或準確性。

步驟 9：分析加工性能

必須進行加工後分析，例如公差測量和成品質量，以確保程式設計操作符合要求的規格。坐標測量機 (CMM) 用作計量工具，以收集精確數據並改進未來的程序。

按照這些步驟，操作員可以確保根據其特定製造需求量身定制的精確、高效和可重複的 CNC 加工操作。

如何優化CNC程序以提高效率？

1. 盡量減少非生產時間：減慢工具移動的速度。工具集已被改變，並且操作之間有時間。請務必仔細規劃刀具路徑和操作。高效率的排序有助於簡化整個流程。
2. 最佳化切削參數：考慮加工材料和工具/機器容量並調整切削速度、進給和深度。利用供應商關於工具的數據提出的精確建議。
3. 使用進階刀具路徑策略：為了減少切削力、延長刀具壽命並提高整體效率，請嘗試使用高速加工或擺線銑削等策略。
4. 實現刀具預設：離線預先測量刀具，以節省刀具設定時間，確保加工的準確性。
5. 模擬和驗證程序：在機器上運行程式之前，使用模擬軟體來確定崩潰或效率低下等問題。
6. 監控和維護工具：定期檢查磨損等情況，並在必要時更換工具，以保持可靠的性能水平，同時最大限度地減少停機時間。

透過應用這些方法，開發人員可以提高他們的 CNC 製造生產力、最大限度地縮短週期時間並降低成本。

CNC 編程中的常見挑戰及其克服方法

數控工具機程式設計也會遇到一些困難；然而，我們可以透過適當的策略來有效地管理它們：

1. 刀具路徑最佳化：未規劃的刀具路徑可能會導致效率低下和循環時間增加。使用 CAM 軟體優化刀具路徑並避免不必要的移動。
2. 後處理器問題：錯誤的後處理器可能會導致錯誤的程式碼輸出。確保特定 CNC 工具機使用正確的後處理器。
3. 材料多變性：不同的材料特性導致不同的切割性能。根據材料的具體情況調整切割參數。
4. 機器校準：機器未對準或校準不良會導致尺寸不準確。為了確保精度，應定期校準和維護機器。
5. 操作員技能水準：缺乏訓練可能會導致程式錯誤。為操作員提供持續的培訓和資源以提高他們的技能。

透過有系統地應對這些挑戰，製造商可以提高準確性、最大限度地減少停機時間並實現可靠的 CNC 編程結果。

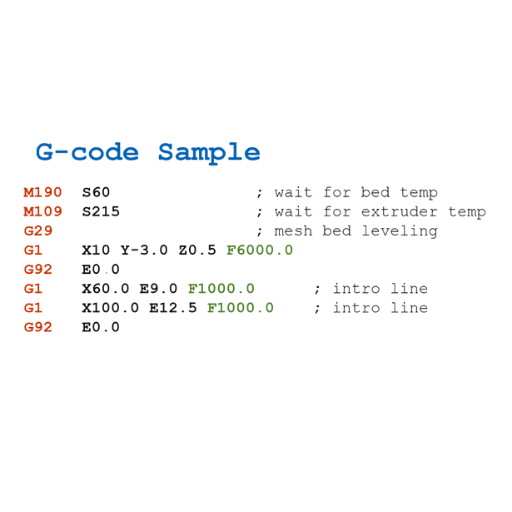

G 代碼在 CNC 加工中扮演什麼角色？

G 代碼如何控制機器運動？

G代碼對數控加工的重要性在於其負責指揮機器的運動和操作。因此，這些程式碼以指令的形式出現，向機器顯示去哪裡、移動的速度有多快以及要遵循哪條路徑。例如，G00 指令代表快速定位，而 G01 以受控的進給速率提供線性運動。 G 代碼定義精確的動作，以便機器按照程式設計中指定的所需精度重複執行相同的任務。因此，使用好G程式碼對於加工過程中獲得效率和準確性是必要的。

G 代碼對加工過程的影響

在我看來，G 程式碼對於加工過程中的準確性和效率至關重要。這些代碼控制機器的運動：速度、方向、工具定位等；因此，正確滿足設計規格至關重要。缺乏結構良好的 G 代碼指令可能會導致機器操作錯誤、不一致，甚至機器故障。有效使用 G 代碼可以增強操作並減少浪費，從而生產出更好的最終產品。

G 程式碼在複雜加工任務中的高階應用

我採用先進的 G 程式碼方法來處理複雜加工任務中的複雜操作，例如多軸運動、刀具路徑優化和同步換刀。為了獲得準確、高效的結果，我使用專用 G 程式碼，例如 G02 和 G03 進行圓弧插補，或使用 G41 和 G42 進行刀具半徑補償。此外，使用自訂巨集和子程式可以簡化重複工作，同時對複雜設計提供更多控制並提高可靠性。

常見問題（FAQ）

Q：cnc程式中的g程式碼和m程式碼是什麼意思？

答：G 代碼和 M 代碼是 CNC 程式設計的基本元素。預備代碼或 G 代碼將機器移至定位和切割等基本位置，而雜項代碼或 M 代碼則處理啟動主軸和更換刀具等額外功能。它們的適當協調保證了機器的準確運作。

Q：M 代碼與 G 代碼有何不同？

答：G 程式碼和 M 程式碼的主要區別在於它們執行的功能。具體來說，G代碼主要用於指定零件的位置、移動和加工。相較之下，M 代碼控制機器操作，例如開啟/關閉冷卻液、停止主軸或執行刀具更換。 g 代碼和 m 代碼對於有效使用 cnc 機器都至關重要。

Q：CNC程式語言在機器操作中如何發揮作用？

答：稱為 G 代碼的 CNC 程式語言透過向機器發出詳細指令來運作。這些命令有助於引導機器的運動，定義速度，協調刀具路徑以及管理系統所需的其他活動，確保零件能夠以自動化方式高精度地加工。

Q：為什麼 G 代碼被認為是廣泛使用的 CNC 程式語言？

答：G 程式碼是最常用的 CNC 程式語言，因為它是標準化的並且與大多數 CNC 機器普遍相容。它提供了一種向數控工具機和數控工具機傳輸必要指令的方式，可用於指導某些複雜操作的執行，從而使其成為程式設計師和機械師的骨幹。

Q：CNC可以使用CAM軟體來控制cnc工具機嗎？

答：CNC工具機使用電腦輔助製造 (CAM) 軟體來方便控制其操作。在這種情況下，CAD 模型由 CAM 軟體轉換為 G 代碼，然後由 CNC 機器解釋以完成 CNC 銑削或車削等加工操作。這是為了整合機械加工所涉及的過程。

Q：CNC編程對機器性能有何影響？

答：CNC編程透過自動化零件加工徹底改變了機器操作，提高了準確性、效率和統一性。它使複雜的機器以最少的人為幹預精確地執行其功能，從而提高生產力並減少製造中的人為錯誤。

問：數控程式設計師需要具備哪些技能？

答：CNC 程式設計師必須對製造流程、程式語言（G 代碼）和特定機器功能有深入的了解。技術圖解釋、為給定的加工操作選擇合適的工具、產生精確的 G 程式碼，有時還需要熟練用於複雜加工目的的 CAD/CAM 軟體。

Q：基本 CNC 程式設計如何使用 g 和 m 代碼？

答：CNC 中的基本程式設計是基於 G 代碼和 M 代碼，它們提供指導機器執行的各種操作的標準命令。 G 代碼控制運動，而 M 代碼指揮機器級控制，確保操作平穩，不受任何手動輸入乾擾。

Q：描述第一台數控銑床的重要性。

答：第一台 CNC 銑床透過引入工具機自動化控制徹底改變了機械加工。它實現了使用G代碼進行手動編程，大大提高了加工過程的效率和精度，並為現代數控技術奠定了基礎。

參考資料

1. CNC加工零件程式語言綜合回顧

• 作者：Sunil Kumar 等人。
• 發布日期：2021-12-14
• 主要發現：
  • 在這篇回顧中，我們將從歷史發展的角度來研究 CNC 加工中使用的程式語言，從傳統的 G 程式設計開始，到現在的高階語言，例如對話式程式設計和 CAM 系統。
  • 它還表明 CAD 和 CAM 系統可以集成，將設計規範直接轉化為 CNC 程式。
• 方法：
  • 作者對 CNC 加工中使用的不同程式語言及其發展歷程進行了全面的文獻綜述。他們也研究了這些方言如何影響 CNC 效率和性能。

2. 用於CNC車床和銑床固定循環編程的通用軟體應用程式

• 作者： Luisa Martinova、Nikolai Fokin
• 發布日期：2023-09-10
• 主要發現：
  • 該研究提出了一個包羅萬象的軟體應用程序，它可以將固定循環控製程式碼快速轉換為各種 CNC 系統的語法，從而能夠透過圖形使用者介面輕鬆進行程式開發。
• 方法：
  • 然後，他們開發了一個電腦程序，允許人們透過在編程或操作機器時應用一些變數來創建固定循環。在不同的 CNC 系統上進行測試後，他們證明了它的編碼和操作生產效率。
