攻丝孔与螺纹孔：了解差异和攻丝技术

在机械加工和制造中，利益相关者非常重视精度。需要掌握的众多方面之一是螺纹孔和螺纹孔之间的区别，这对工程师、设计师和机械师都至关重要。这些概念是从汽车装配到航空航天等许多活动的基础，体现了它们对现代世界的重要性。但是，它们有什么区别，什么时候应该使用它们？本文将介绍孔的特征、工艺和所用工具，以便读者更好地了解他们的项目。准备好接受一个富有启发性的分析，解释这些技术 流程及其在当代制造业中的重要性.

定义出铁口：它是什么以及何时使用

掌握攻丝中的螺纹

螺纹是零件的组成部分 机械化系统 和制造，是许多紧固和连接系统的基础。在各种 制造方法 在这些螺纹中，攻丝被认为是最精确和最可靠的加工方式之一。但是，如何理解攻丝，这种理解如何帮助提高项目的质量和效率？本文的目标是捕捉攻丝中的螺纹，概述关键工具和最佳接受做法。本文档旨在为该领域的专业人士和新手提供所需的信息和知识，使他们能够自信地处理攻丝操作并做出适当的技术决策。

螺纹孔的用途

大多数行业广泛使用螺纹孔，因为它们可以容纳带有内螺纹的螺钉和螺栓。常见用途是连接机器部件、构建框架和在表面上安装组件。这些孔在汽车、航空航天和制造业中非常重要，因为这些行业的精度和强度对于确保一致的稳定性和可靠性至关重要。此外，螺纹孔特征通常出现在电子设备和家用设备中，因为它们用于组装，同时确保某些功能要求。螺纹孔有助于以耐用但易于拆卸的方式将零件固定在一起，因此在许多行业中都有使用。

工业中常见的螺纹孔用途

许多不同的行业都利用螺纹孔来提高其紧固能力和可靠性。

1. 汽车螺纹孔： 用于组装发动机部件、紧固车身面板以及安装悬架和排气系统等重要部件。
2. 航天： 这些孔主要用于固定机身部件、座椅和航空电子部件，这些部件需要精度和耐久性。
3. 制造： 在机械制造、框架稳定装置和部件中，螺纹孔非常重要。
4. 电子产品： 螺纹孔用于在设备中提供结构支撑，例如紧固控制板、容纳外壳和连接设备部件。
5. 施工： 螺纹孔经常用于建筑工程中，例如连接钢梁组件或连接其他钢部件。

这些用途说明了螺纹孔在不同领域的功能性、安全性和效率方面所发挥的作用。

如何像专业人士一样演奏金属乐？

选择合适的丝锥钻头尺寸

按照以下步骤选择合适的丝锥和钻头尺寸：

1. 第三步： 确定螺纹尺寸 – 了解应用的螺纹尺寸和螺距。通常，这会在工程图或紧固件规格上注明。
2. 第四步：应用公式（公制螺纹）——要遵循的公式是“丝锥钻头尺寸 = 公称直径 - 螺距”。如果公称直径为 10 毫米，螺距为 1.5 毫米，则丝锥钻头尺寸为 8.5 毫米。
3. 第三步： 使用丝锥钻孔图表（英制螺纹）– 查看标准丝锥钻孔图表，确定适合螺纹尺寸的推荐钻孔尺寸。这些图表通常具有适用于常见螺纹（例如 UNC、UNF 或管螺纹）的精确钻孔尺寸。
4. 第三步： 考虑材料特性——较软的金属需要标准的丝锥钻头尺寸，而较硬的金属则需要较大的钻头尺寸，以减少攻丝扭矩并防止工具断裂。

消除猜测总是需要准确性。使用可靠的信息来源（如《机械手册》）可获得更准确的结果。

钻孔和攻丝的分步说明

1. 选择钻头。 请参阅适合要生产的螺纹的丝锥钻头尺寸表。另外，确认钻头锋利且适合在材料上使用。
2. 固定工件。 牢固夹紧工件，确保钻孔时设置稳定。精度和安全性在很大程度上取决于设置。
3. 钻洞。 使用钻床或手持钻头钻孔。确保孔与表面垂直，同时施加稳定的压力。尽可能使用切削液来减少摩擦和产生的热量，特别是如果材料是金属。
4. 用钻孔器钻孔。 利用埋头工具覆盖任何锋利的边缘，实现完美的暴露而不牺牲生产力，确保清晰的切口能够正确地穿线。
5. 对齐攻丝工具。 将丝锥放入孔中，使其与表面垂直，以防止螺纹交叉。在适当的情况下使用丝锥导向器以获得更好的惯性。
6. 开始攻丝。 要将丝锥拧入表面，请轻轻地顺时针旋转。旋转几圈后，将丝锥反向旋转。要松开螺纹，请在螺纹区域涂抹攻丝液以增强柔韧性。
7. 完成并清洁。 继续攻丝，直到达到目标螺纹深度。取出丝锥后，清洁螺纹并检查新切割的螺纹是否准确。

攻丝过程中的损伤最小化

为了最大限度地减少攻丝时的断裂，应遵循以下建议：

1. 选择正确的水龙头。 根据所用金属或材料的类型及其硬度选择适合工作的丝锥。
2. 施加适当的润滑。 攻丝时使用高标准的润滑油，以减少摩擦并最大程度地降低过热的风险，过热会削弱丝锥。
3. 保持一致。 攻丝时避免过度错位。不正确的对准会产生足以折断丝锥的侧向应力。尽可能使用丝锥导向器来保持对准。
4. 定期清除碎片。 定期折断丝锥以确保碎屑不会堆积，因为碎屑可能会导致工具在使用过程中卡住。
5. 避免用力过猛。 避免用力过大，因为这会使丝锥承受过度压力。应在旋转工具的同时进行此操作，以便平稳切割。
6. 检查并更换磨损的水龙头。 不应使用钝或损坏的丝锥，因为它们更容易断裂。应定期检查丝锥，确保其没有损坏。

这些技巧应该可以提高钻井作业的生产率和安全性。

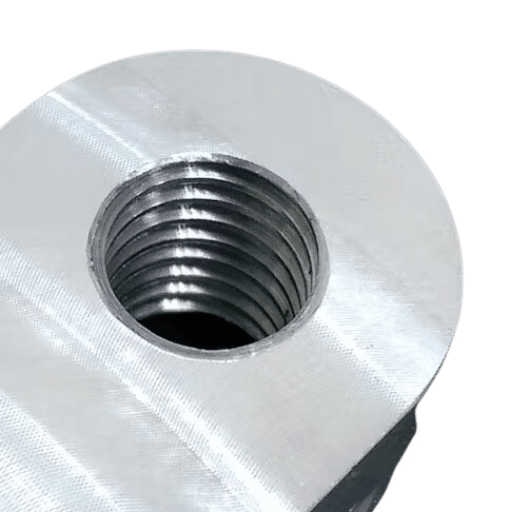

钻孔与螺纹孔：有什么区别？

关于螺纹孔和螺纹孔的主要区别

螺纹孔和螺纹孔相互支持，但在工程和制造领域，它们是不同的术语。

1. 螺纹孔： 这些孔是带有预钻嵌件的孔。这些步骤包括在已经使用车床钻好的孔中创建螺纹。这样孔的内轴就可以用螺钉或螺栓固定。螺纹孔广泛用于芯材可承受机械负荷且具有强度的地方。
2. 螺纹孔： 带有内螺纹的孔，无论它们是如何制造的，都称为螺纹孔。术语“螺纹”主要包括攻丝孔，但与大多数螺纹孔不同，它们也可以通过其他方法完成，例如螺纹铣削或螺纹成型。

重要的区别是：螺纹是如何切入主体的？“丝锥”是指用于加工螺纹的工具。当提出所有形式的内部引线到轴上时，使用“螺纹”。

单独使用钻头：何时有用？

在某些情况下，钻头可以用作独立工具，无需连接丝锥或螺纹铣刀。例如，当钻出直径大于螺钉或螺栓轴的间隙孔时，钻头可以单独用于穿透材料，让紧固件轻松穿过孔，而不会以任何方式卡在材料上。这种技术也非常适合用于引导塑料或木材等较软材料中的螺钉的导向孔，其中螺钉紧固件可以顺利地自行拧入其中。此外，在孔不需要任何整体螺纹（如用于销钉、铆钉或垫片的孔）的情况下，现在钻出的孔就完全足够了。

所研究材料的性质也很重要。在较软的材料上钻孔通常不需要额外的工具配件。然而，必须使用正确的钻头、正确的尺寸和正确的转速，才能正确钻孔而不损坏工件。对于较硬的材料，钻孔时适当的润滑和冷却对于工具寿命和保持孔的质量至关重要。

选择间隙孔与螺纹孔时要考虑的因素

与大多数接头一样，首先要考虑的是其用途。在螺纹孔中，螺纹紧固件垂直移入孔中。螺纹不啮合在间隙孔中，因此紧固件可以滑过组件并用夹具固定接头，而无需任何减速扭矩。与带有垫圈和螺母的螺栓组件一样，紧固件通常需要运动或对准才能发挥其作用。

螺纹孔的作用是将螺纹与材料啮合，这使得它可用于封闭具有光滑表面的接头或空间受限的情况，而其他几种应用则不然。选择合适孔类型的其他需要考虑的因素包括材料的厚度、强度和附加在其上的负载，这些因素共同决定了结构的整体设计和坚固性。

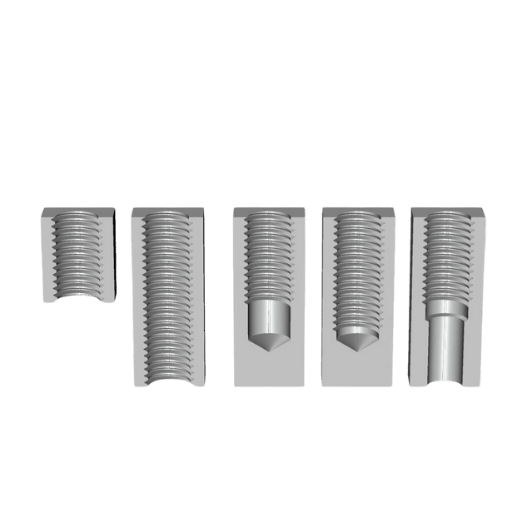

可以加工哪些类型的孔？

检查盲孔及其应用

盲孔是指未完全穿过材料的孔，这意味着它具有确定的深度。它最常用于由于美观或其他功能要求而不允许紧固件或组件延伸到材料另一侧的情况。在工程、建筑、电子和制造领域，盲孔非常常见，用于在特定测量深度处限制结构中的某些组件。为了有效地加工盲孔，必须保持精确的深度控制，以避免损害设计并确保目标区域内的结构完整性。

应用螺纹紧固件

它是使用螺钉、螺栓或其他类似装置将两个或多个组件连接在一起，从而产生公制负载，通常称为装配负载。这些装置旨在通过与已预攻丝的孔或螺母啮合来创建牢固可靠的连接。通常，它们用于将构成机械、框架以及某种程度上构成机械的部件固定在一起 汽车或航空航天工业. 易于维护是螺纹紧固件的主要优点，因为与其他形式的紧固件不同，螺纹紧固件可以松开或完全拆除。为了获得最佳实践，确保应用正确的螺纹对齐、扭矩和材料非常重要。

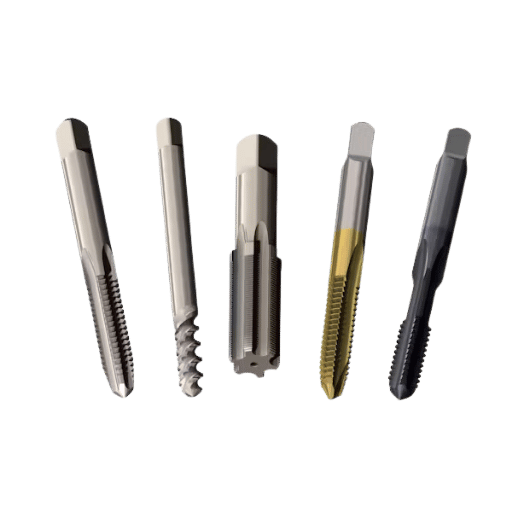

如何保证螺纹切削的精度？

选择正确的攻丝钻头尺寸

为了充分切削螺纹而不折断工件或丝锥，攻丝时选择合适的钻头尺寸非常重要。钻头尺寸取决于要切削的螺纹的尺寸和螺距，可在标准丝锥钻头图表中找到。要选择合适的钻头尺寸，请执行以下操作：

1. 识别螺纹类型 – 检查螺纹是否为公制 M6x1.0 或英制 ¼-20 UNC。
2. 查阅丝锥钻孔图表 – 将螺纹尺寸和螺距与钻孔尺寸相匹配。例如，M6x1.0 螺纹使用 5mm 钻孔。
3. 考虑材料特性 – 较硬材料的钻头尺寸需要稍微增加以降低攻丝扭矩，而较软的材料则需要更严格的公差。

选择不合适的钻头尺寸会导致螺纹松动、强度低，或丝锥断裂。当然，后果也不太严重，但都是不受欢迎的，例如螺纹切割强度较低。​​确保始终交叉检查图表数据，如果可能，在废料上进行测试。

选择正确的螺纹尺寸

选择正确的螺纹尺寸需要测量特定应用的适用性，以确保其有效运行并符合公认的标准。开始评估要组装在一起的零件的负载条件和材料，因为这将有助于决定是使用螺纹孔还是攻丝孔。对于倾向于高强度的应用，较大的螺纹尺寸可能更合适，但对于容量较小、空间受限和重量轻的设计，较小的螺纹可能是理想的选择，这表明螺纹孔和未攻丝孔存在差异。查看行业标准表，选择与肩部或头部相关的尺寸和螺距。记住始终考虑周围区域，例如其振动或温度，因为这些因素会影响所选螺纹类型。

防止螺纹损坏的方法

避免螺纹损坏可使适当的装配紧固件使用寿命更长，并且更加实用可靠。一个非常可行的解决方案是在安装或拆卸过程中使用防卡剂或螺纹润滑剂进行适当的润滑，以减少发生的摩擦和磨损。此外，必须使用经过校准的工具施加特定的扭矩，以防止过度拧紧导致螺纹剥落和变形。使用由正确材料制成的优质紧固件可降低发生腐蚀和开裂的可能性，尤其是在高温高湿的地区。定期检查和维护螺纹螺栓有助于尽早发现磨损，并有助于采取适当和及时的措施以防止进一步损坏。最后但并非最不重要的是，使用嵌件或螺旋线圈可能会损坏原始螺纹，因为嵌件或螺旋线圈允许较软的基材承受压​​力，同时保持强度和稳定性。

常见问题解答 (FAQs)

问：螺纹孔和螺纹孔有什么区别？

答：螺纹孔和螺纹孔是两种不同的孔形式，用于螺钉或螺栓。螺纹孔是借助一种称为丝锥的工具制成的，而螺纹孔的螺纹可以通过切削或成型工艺形成。两者的区别在于螺纹的生产方法和螺纹的用途。

问：怎样攻丝？

答：攻丝需要先钻孔，然后放入附在钻头上的丝锥。钻孔完成后，应使用锥形丝锥将螺纹放入孔中。为了获得最佳效果，请确保在使用丝锥前涂抹切削油，并确保动作缓慢，以免丝锥断裂。

问：什么是导向孔？为什么它很重要？

答：导向孔是切削刀具可以用来加工更大孔的第一个较小的孔，同时还可作为损坏切削刀具的双重保护措施。此外，它还有助于避免孔的位置不当，因此有助于完美定位孔，而不会出现任何错位偏差。

问：什么情况下应使用锥度丝锥？

答：锥度丝锥通常用于加工已包含螺纹的孔。这种丝锥的锥腹使它更容易开始送入螺纹孔。它也用于对精度要求不高的盲孔等地方。

问：螺纹孔在cnc加工中有哪些应用？

答：螺纹孔广泛用于 CNC 加工，用于连接零件、在工件上形成内螺纹以及确保机械装配的准确性。这些接头强度高且耐用，这在许多行业中至关重要。

问：如何确定攻丝孔的正确尺寸？

答：要确定攻丝孔的正确尺寸，最好查阅丝锥钻头图表，该图表详细列出了每种丝锥尺寸的推荐钻头尺寸。合理的范围可确保实现螺纹大径，而不会损坏所用材料。

问：底部水龙头起什么作用？

答：底钻丝锥的用途是加工盲孔螺纹，直至孔的最大深度。丝锥末端具有全螺纹锥度，使其能够在盲孔底部切削螺纹。

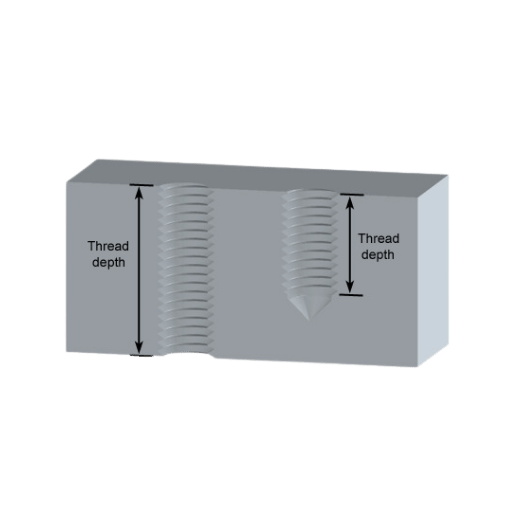

问：为什么要考虑螺纹钻孔的深度？

答：在钻孔中，螺纹需要足够深以容纳螺钉或螺栓的整个长度。如果深度太浅，螺纹会很弱或不完整，从而影响连接的强度和耐用性。

问：根据定义的程序，比较成型螺纹和切削螺纹的过程。

答：使用成型丝锥时，螺纹的制作材料无需去除任何材料。这称为成型。相比之下，从杆上切割螺纹需要使用各种切削工具从杆的表面开始去除材料。根据应用情况，这两种方法各有优势。

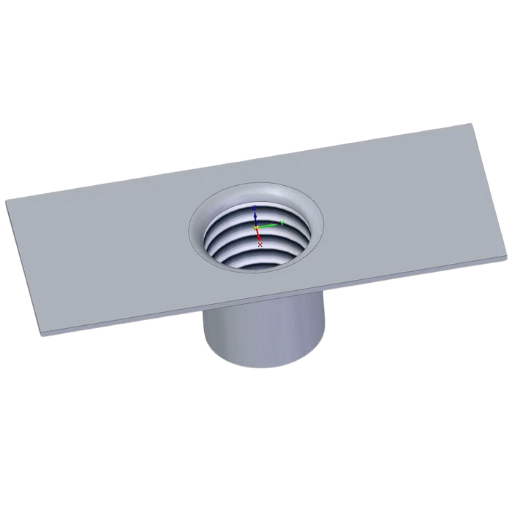

问：螺纹在钣金应用中有何意义？

答：螺纹加工在金属板应用中至关重要，因为板材本身很薄，因此，螺纹加工多向接头需要精确的技术。 金属板也有助于固定零件 并快速建造轻型建筑。

参考资料

1. 带螺栓T型钢管螺纹性能的数值研究

• 作者： Marko Ptiček、Davor Skejić、M. Latour、G. Rizzano
• 发布日期： 2023 年 9 月 1 日
• 日报： ce/论文
• 主要发现：
  • 该研究检查了带有螺纹孔螺栓的 T 型短管在拉伸载荷下的行为。
  • 它特别考虑了欧洲规范 prEN 1993-1-8 预草案新版本中强调的螺纹啮合长度标准。
  • 该研究的目的是评估 BTH 在结构钢接头中的整体使用情况。”
• 方法：
  • 开发了 BTH 连接 T 型短管的 FE 模型，并将其与测试数据进行比较以进行验证。
  • 通过分析和 FEM 参数研究确定了不同长度的螺纹啮合对接头阻力的影响。

2. 螺纹盲孔阻力的实验分析

• 作者： M.克劳斯、马丁·克劳斯、比约恩·维托
• 发布日期： 2021 年 9 月 1 日
• 日报： ce/论文
• 主要发现：
  • 在这里，我将提供有关盲螺纹孔螺栓连接的承载能力的实验结果。
  • 它强调指出，由于螺纹孔对基材的影响，这种性质的接头的极限载荷能力不能仅从螺栓抗力方面来评估。
• 方法：
  • 作者对不同旋入深度的连接进行了试验，并根据承载力评估的标准程序测量了其结果。

3. 双皮质骨科螺钉攻丝和未攻丝导孔的比较研究 - 带实验测试的 3D 有限元分析

• 作者： H. Ketata、F. Affes、M. Kharrat、M. Dammak
• 发布日期： 2019 年 9 月 25 日
• 日报： 生物医学技术。生物医学工程
• 主要发现：
  • 该研究调查了双皮质应用中自攻螺钉与非自攻螺钉的比较固定强度。
  • 值得注意的是，STS 允许更紧密的骨性贴合，而 NSTS 更硬并且对骨螺钉界面造成的损伤更小。
• 方法：
  • 实验测试为通过有限元分析 (FEA) 模拟的人体胫骨模型的插入、拉出和剪切测试的计算建模提供了验证。

4. 影响奥氏体不锈钢 AISI 304 摩擦钻孔和成型螺纹质量的参数

• 作者： Nada Abdelmoneim Bassiouny、M. Al-Makky、H. Youssef
• 发布日期： 2023 年 1 月 9 日
• 日报： 国际先进制造技术杂志
• 主要发现：
  • 本研究概述了影响 AISI 304 不锈钢摩擦钻孔质量和螺纹加工操作的关键考虑因素。
  • 它强调了钻孔和攻丝参数对所生产螺纹的最终质量的影响。
• 方法：
  • 该研究包括实验工作，研究了不同的钻孔和攻丝参数对所生产孔和螺纹质量的影响。

5. 利用有限元 (FE) 模拟研究 Ti6Al4V 攻丝工艺

• 作者： A. Daneji、S. Pervaiz、S. Kannan
• 发布日期： 2020 年 11 月 16 日
• 日报： 第 2A 卷：先进制造
• 主要发现：
  • 本研究检查了 Ti6AL4V（一种热导率极低且硬度高的材料）的攻丝过程。
  • 它描述了攻丝操作的复杂性以及众多参数对切削力和所用扭矩的影响。
• 方法：
  • 使用有限元模拟对攻丝过程进行建模，从而可以分析切削力、扭矩和功耗。
