Механические детали для станков с ЧПУ: руководство по проектированию и компонентам

Станки с ЧПУ являются сердцем и душой современных технологических достижений, обеспечивая непревзойденную точность, скорость и экономическую эффективность при изготовлении сложных деталей. Однако это превосходство производительности достигается за счет системы компонентов, которые деликатно организованы, каждый из которых выполняет важную функцию, гарантируя превосходную производительность. Независимо от того, являетесь ли вы инженером, работающим в этой области уже много лет, или тем, кто только пробует свои силы в области ЧПУ, эти компоненты по-прежнему имеют смысл, когда дело доходит до обсуждения принципов работы этих станков. В этой статье мы сосредоточимся на основных элементах, составляющих станок с ЧПУ, рассмотрим его конструкцию и процессы, за которые он отвечает. Из этой статьи вы узнаете, из каких частей состоит станок с ЧПУ, почему он также включает в себя все его мельчайшие детали, и, к всеобщему удивлению, инновационные возможности, которые эти устройства предлагают в области производства.

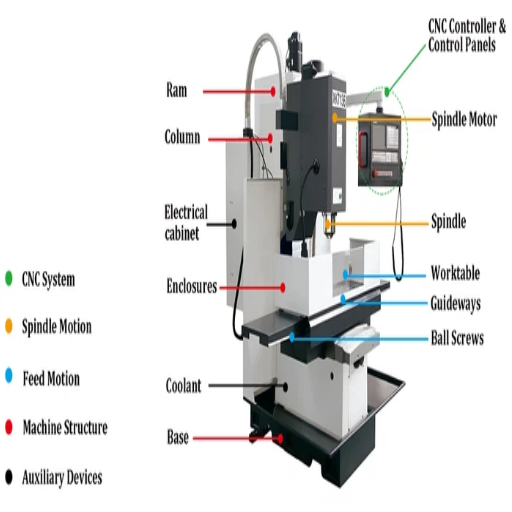

Обзор деталей станков с ЧПУ

В станках с ЧПУ «мозг» оказывает значительное влияние на их работу, поскольку он обеспечивает работу станка с помощью многочисленных существующих устройств. К ним относятся:

1. Контроллер - Выдает команды станку с ЧПУ и отображает их в программном коде станка с ЧПУ.
2. Машинная кровать – Как правило, это самая нижняя часть машины, которая включает в себя все конструкции, поддерживающие остальные компоненты машины.
3. Шпиндель - Это сердце станка с ЧПУ, если можно так выразиться, поскольку он удерживает режущий инструмент и вращает его, или удерживает заготовку и вращает ее, тем самым облегчая резку или обработку материала.
4. Устройство смены инструмента – Автоматическая смена инструмента сокращает время, затрачиваемое на ручную смену инструментов.
5. Топоры – Это части станка с ЧПУ, которые движутся в разных направлениях |X, Y, Z|, что позволяет выравнивать и обрабатывать объект.
6. Система привода – Двигатели, приводящие в движение оси станка с ЧПУ, обеспечивающие точность и эффективность.
7. Система охлаждения – Встроенная в станок система охлаждения охлаждает как станок, так и инструменты, предотвращая перегрев при длительной эксплуатации станка.

Все вышеупомянутые детали выполняют функции, необходимые для эффективной работы машин.

Определение компонентов станков с ЧПУ

Станки с ЧПУ (сокращение от Computer Numerical Control Machines) — это высокоточные инструменты, используемые для прецизионной обработки и производства. Эти станки используют системы числового программного управления с компьютеризированными операциями. К станкам с ЧПУ относятся:

1. Контроллер – основной блок машины, содержащий закодированные инструкции. Контроллер, управляемый программой, управляет движениями машины и всеми подключенными аксессуарами. Современные контроллеры обладают значительно большей вычислительной мощностью, что позволяет выполнять операции значительно быстрее и эффективнее, чем предыдущие модели.
2. Шпиндель – вращающийся узел, приводящий в движение режущие инструменты. Высокоскоростные шпиндели обычно используются на большинстве современных станков с ЧПУ для сокращения времени резки и повышения качества поверхности даже при обработке самых сложных материалов.
3. Топоры – X, Y, Z — для прямолинейного перемещения, а иногда и для вращения по осям A, B, C и выше. Многокоординатные станки, особенно пятикоординатные и более, пользуются высоким спросом при изготовлении сложных деталей.
4. Система привода – Включены двигатели с подвижными осями и массивы мониторов для усиления и модуляции движений машин. Современный прогресс в области приводных систем включает использование многослойных лопастей с сервоприводом.
5. Инструментальная система – Смена режущих пластин и выполнение финишных операций в соответствующие моменты времени с использованием автоматизированного инструмента. Современное обрабатывающее оборудование позволяет выполнять операции резки с минимальными перерывами благодаря передовым технологиям инструментов.
6. Система охлаждения – ещё одно средство поддержания температурного режима при высокоскоростной обработке. Учёт потерь при резании рекомендуется при обработке металлических материалов с использованием новых технологий, таких как масляное, струйное и криогенное охлаждение, а также для защиты и продления срока службы инструмента.

Целью этих агрегатов в целом является обеспечение максимальной точности, скорости и стопроцентного воспроизведения. Традиционные ЧПУ часто широко используются в аэрокосмической и медицинской промышленности благодаря современному уровню развития технологий ЧПУ.

Значение деталей станков с ЧПУ в производстве

Необходимость замены или обновления офисной мебели в высотном здании считается важной частью общей программы управления объектами. Офисы – это места работы сотрудников, поэтому существует потребность в повышении комфорта для них. Это стремление, по сути, напоминает право, которое большинство подрядчиков обязаны соблюдать при проведении тендеров на ремонт офисов. Кому нужен офис? Для чьих интересов выполняются работы? Для защиты офисных помещений клиентов и обеспечения наилучших мер профилактики были также установлены системы водяного отопления и сетевые системы под полом.

Чтобы удовлетворить растущий спрос на электронные услуги, организации в настоящее время внедряют технологии социальных сетей в свои механизмы предоставления услуг. Они стали ещё более популярными на конференциях и выставках для информирования целевой аудитории и повышения узнаваемости бренда. Поскольку организации ценят качество услуг и удовлетворенность клиентов в сфере туризма и гостеприимства, сотрудники этих организаций играют важную роль в обеспечении этих показателей. Маркетинг также сталкивается с проблемой, связанной с этим продуктом, поскольку редко поднимает вопрос о меди или преимуществах её использования в производстве судов.

Основные функции деталей станков с ЧПУ

Детали станков с ЧПУ имеют первостепенное значение для производства XXI века благодаря своему потенциалу повышения эффективности, точности и креативности. Вот список наиболее практичных функций, которые может выполнять любой станок с ЧПУ:

1. Точная резка и формование

Детали для станков с ЧПУ гарантируют высочайшую точность резки и формовки материала. Достигается максимальная точность в заказе, с точностью до ±0.001 дюйма в диаметре, что востребовано, в частности, в таких отраслях, как аэрокосмическая и медицинская техника.

2. Автоматизация и повторяемость

Проблема разницы в производительности, вызванная случайностью или вариацией стратегии, не решается этими компонентами. Машины выполняют идентичные задачи благодаря направляющим, что снижает вариативность, а человеческий фактор также значительно снижает вероятность ошибок.

3. Комплексное проектирование и реализация

Операции с ЧПУ превосходно справляются с воспроизведением сложных конструкций, представленных в САПР, в реальные детали. Они позволяют изготавливать детали сложной геометрии и подгонять их, что было бы крайне сложно или невозможно сделать вручную.

4. Совместимость с несколькими материалами

Станок с ЧПУ может обрабатывать широкий спектр распространённых материалов, включая металлы, пластики, композиты и даже древесину. В этом качестве станки с ЧПУ применяются во многих отраслях, особенно в автомобилестроении и производстве электроники.

5. Время и эффективность затрат

Станок с ЧПУ обеспечивает экономически эффективную обработку, сокращая производственные этапы и исключая ненужные процессы. Это обусловлено сокращением времени цикла обработки, что снижает трудозатраты на сборку, настройку и позиционирование оборудования, что повышает эффективность и производительность.

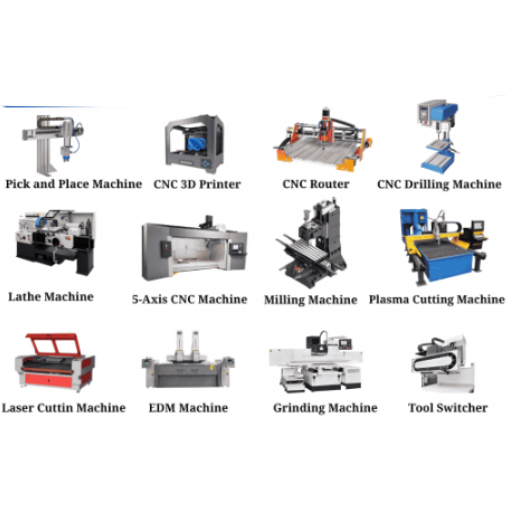

Типы станков с ЧПУ и их детали

Различные типы станков с ЧПУ используются в зависимости от конкретных производственных задач. В представленном ниже тексте мы рассмотрим основные типы станков с ЧПУ и их основные элементы:

1. Фрезерные станки с ЧПУ

• • Ключевые части: Шпиндель, фиксатор заготовки, обрабатывающий инструмент и устройство управления.
  • Цель: Этот станок используется для создания поверхностей путем удаления лишнего материала с помощью вращающихся режущих инструментов.

2. токарные станки с ЧПУ

• • Основные детали: зажимной патрон, передняя бабка, револьверная головка и задняя бабка.
  • Назначение: Станок предназначен для изготовления цилиндрических деталей путем вращения заготовки с использованием режущего инструмента.

3. чпу станок

• • Ключевые части: Шпиндель, режущая платформа, панель управления и пылеуловитель.
  • Назначение: Эта машина идеально подходит для резки, распределения и выкапывания различных материалов, включая древесину, пластик и мягкие металлы.

4. Плазменные резцы с ЧПУ

• • Ключевые части: Горелка, рабочий блок и источник питания.
  • Назначение: Данный станок используется для быстрой резки токопроводящих материалов, таких как сталь и алюминий, методом плазменной резки.

5. Лазерные фрезы с ЧПУ

• • Ключевые части: Лазерная оптика, рабочий стол и система управления.
  • Назначение: Данный станок используется для резки, гравировки и маркировки с помощью сфокусированного лазерного луча.

Каждый тип обработки с ЧПУ имеет специально разработанный набор деталей, дополняющих его функции. Это делает технологию ЧПУ и связанное с ней оборудование одними из самых незаменимых инструментов в различных областях.

Фрезерные станки с ЧПУ

Станки с ЧПУ — это инструменты, способные выполнять разнообразные функции, в первую очередь, для прецизионной обработки твёрдых материалов, таких как дерево, металлы и пластик. Когда управляемый компьютер направляет вращающиеся фрезы в заготовку, материал удаляется. Как правило, фрезерный станок с ЧПУ состоит из шпинделя, фрез, рабочего стола и системы управления, которые работают совместно, обеспечивая высокую точность обработки заготовки.

Для чего используются фрезерные станки с ЧПУ?

Разработка сложных форм, требующих жёстких допусков в изготавливаемых деталях, в первую очередь осуществляется с использованием фрезерных станков с ЧПУ в таких отраслях, как аэрокосмическая, автомобильная и другие. С другой стороны, они весьма эффективны для создания декоративных элементов, деталей машин, инструментов, штампов и моделей. Руководители заметят рост спроса на фрезерную обработку с ЧПУ при производстве деталей на заказ и мелкосерийных компонентов, особенно в таких передовых производственных областях, как 3D-обработка и высокоточное машиностроение. Развитие фрезерных станков с ЧПУ открыло возможность для многих процессов, требующих точности и повторяемости, которые ранее были доступны только вручную.

Токарные станки с ЧПУ

Токарные станки с числовым программным управлением (ЧПУ) широко признаны незаменимыми в постоянно развивающемся мире прецизионной обработки. Они, как правило, используются для изготовления цилиндрических изделий путём вращения заготовки с последующей обработкой режущим инструментом. Такие станки в основном используются для изготовления деталей в форме стержней и/или труб. Другими словами, это токарные станки с ЧПУ. Однако в некоторых отраслях наблюдается значительный сдвиг в сторону внедрения токарные станки с ЧПУ, особенно в таких областях, как аэрокосмическая промышленность и производство медицинских приборов. Растущая потребность в деталях с жесткими допусками и высокой точностью, требует использования токарной обработки с ЧПУ и специализированных услуг по обработке, которые эффективно её обеспечивают. Текущие комплексные модификации способствуют увеличению числа осей и автоматической смены инструмента на токарных станках с ЧПУ. Следовательно, этот показатель, вероятно, будет расти в каждом производственном процессе, поскольку он вносит решающий вклад в повышение производительности и гибкости.

Компоненты токарного станка с ЧПУ

Токарные станки с ЧПУ состоят из множества компонентов, которые взаимодействуют друг с другом для эффективной и производительной обработки деталей. Основными элементами станка являются станок, оснащённый шпинделем, который перемещается во время обработки, удерживает и вращает заготовку, прижимая заготовку к режущему инструменту. Кроме того, револьверная головка содержит несколько режущих инструментов, используемых для обработки и снятия материала, а также патрон, фиксирующий заготовку в станке или во время массового производства. Кроме того, современные станки, такие как токарные станки с ЧПУ, которые включают в себя процесс токарной обработки, работают быстрее и, следовательно, точнее, поскольку оснащены панелью управления для быстрого ввода и настройки различных параметров обработки. Они также оснащены задней бабкой, которая обеспечивает дополнительную поддержку заготовки. Проблемы, связанные с материалами, используемыми в станках с ЧПУ, могут варьироваться от эксплуатационных до конструктивных, при этом наиболее важные вопросы связаны с их размещением и функцией в станке. Поэтому для производителей недостаточно просто понимать, где могут применяться токарные станки с ЧПУ; важно также ознакомиться с содержанием статьи.

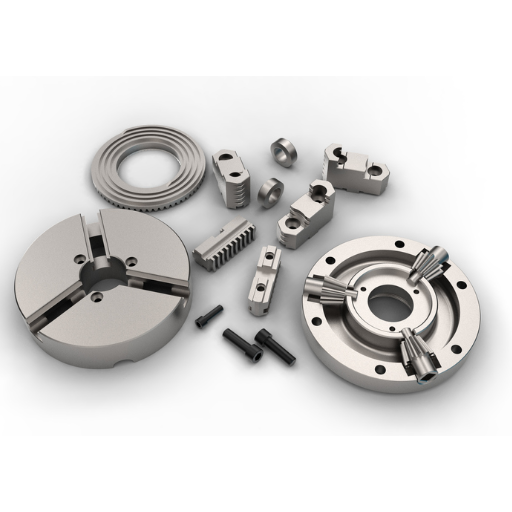

Конструкционные особенности деталей станков с ЧПУ

При планировании изготовления деталей на станке с ЧПУ необходимо учитывать несколько ключевых факторов для обеспечения высокой эффективности и точности. Ключевое значение имеет тип материала, поскольку он должен быть достаточно прочным и соответствовать всем производственным требованиям, оставаясь при этом экономичным. Это включает в себя, помимо прочего, допуски по размерам, а также определённые требования к качеству и ограничения по соединению компонентов и других деталей. Это также влияет на геометрию детали, что подразумевает минимизацию срезов поверхности и хвостовика. Обеспечьте высокое качество обработки и используйте подходящие покрытия для предотвращения окисления, тем самым увеличивая срок службы детали и её способность выполнять свои функции. Как и в случае с программным кодом, при проектировании деталей необходимо учитывать технологичность и обоснованность, чтобы обеспечить эффективное производство и достижение результатов.

Проектирование сложных деталей

При производстве сложных конструкций крайне важно использовать передовые технологии, ресурсы и информацию. При компоновке сложных деталей в модели специалисты могут использовать такие инструменты, как системы автоматизированного проектирования (САПР), для создания точных трёхмерных изображений; даже самые сложные формы корректно отображаются на экране компьютера. В связи с этим, в сочетании с актуальными и даже более сложными вопросами, такими как достоверный производственный анализ используемых материалов, допустимые напряжения, эксплуатационные характеристики и испытания, гарантируется, что схемы отвечают как функциональным, так и прочностным требованиям.

Основная часть полученной информации поступает из источников, которые также можно использовать для освещения возрождения интереса к материалам, практикам и новым подходам, принятым в отраслях по всему миру. Например, в обрабатывающей промышленности мы наблюдаем рост использования аддитивных технологий для создания сложных деталей с минимальными отходами материала и сроками изготовления. Все эти подходы используются с конкретной целью: создать высокотехнологичную конструкцию с минимальными затратами и минимальным временем выполнения. Это может быть распространено и на другие виды инженерной деятельности, особенно когда речь идёт о решении современных задач, как это обычно и происходит.

Выбор материала для компонентов ЧПУ

Для правильного применения и эксплуатационной надежности материалов для ЧПУ необходимо учитывать несколько ключевых факторов, включая: механические свойства, термостойкость, обрабатываемость и, конечно же, эффективность монтажа. Многие материалы подходят для обработки на станках с ЧПУ в машиностроении; причина, по которой Cerholm применяется, несмотря на дополнительное время обработки, заключается в малой массе самих элементов. Элементы должны быть извлечены из рабочей камеры в нужный момент (они не могут обрабатываться дольше). Если ремней нет, это делается; затем устанавливается ремень. Затем формируется готовое отверстие, и ремень увеличивает его диаметр, повышая точность обработки. Однако ремни не подвергаются этому воздействию. Однако прецизионные термопласты могут предложить ряд преимуществ по сравнению с традиционными методами быстрой инструментальной обработки и некоторыми композитными материалами.

Современные тенденции фокусируются не столько на материалах, сколько на композитах и ​​передовых специальных материалах, которые в основном используются в обработке на станках с ЧПУ. Таким образом, традиционный и весьма выгодный подход к выбору материала и его применению в определённом классе изделий и компонентов сыграл свою роль. Это подчёркивает растущее использование композитов и полимерных смесей, где полимеры обработаны антипиреном и имеют неорганические поверхности. Это внеклассное занятие, на котором студенты учатся выбирать солнцезащитные очки, наилучшим образом защищающие глаза, включая процедуры прямого удара, и которое позволяет им проявлять инновационный и творческий подход в процессе обучения. Для таких программ учебный центр Центра высоких технологий учитывает потребности сообщества и отрасли во всех стандартах и ​​содержании учебной программы.

Конструкция деталей и толщина стенок

При проектировании изделий толщина стенок представляет особый интерес, поскольку определяет прочность и технологичность конструкции. Многие конструкторы и инженеры предпочитают тонкие стенки, прежде всего из-за необходимости облегчения конструкции. Однако такие тонкие стенки легко деформируются или смещаются в процессе эксплуатации. процесс обработки на ЧПУ С другой стороны, чрезмерно толстые стенки невыгодны, поскольку значительно увеличивают расход материала и стоимость, но при этом не улучшают эксплуатационные характеристики.

Согласно последним оценкам, существуют специальные направляющие, обеспечивающие толщину стенки приблизительно от 0.8 до 1.5 мм для металлов и от 1.5 до 2.5 мм для пластиков, что упрощает механическую обработку. Следует стремиться к проектированию детали с одинаковой толщиной по всей длине, чтобы избежать потенциальных проблем, возникающих при нагрузке. Также целесообразно поощрять инженеров создавать изделия, повышающие сложность обработки и предотвращающие бифуркации и острые углы везде, где это возможно, тем самым устраняя или минимизируя зоны концентрации напряжений и снижая вибрацию на траектории движения инструмента. Эти соотношения не противоречат друг другу, а дополняют друг друга, поскольку одно способствует улучшению другого, что повышает качество и сокращает время производства деталей, изготовленных с помощью ЧПУ.

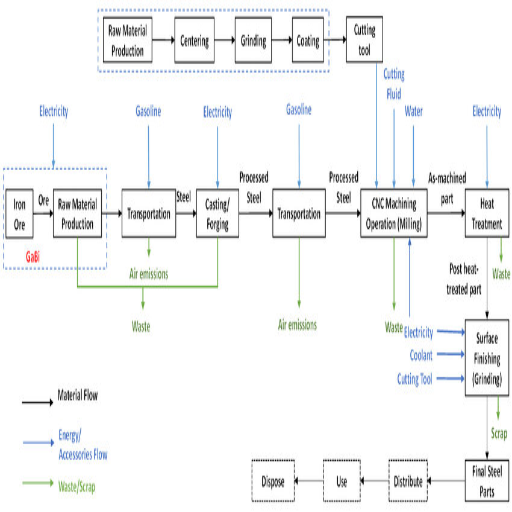

Объяснение процесса обработки с ЧПУ

Обработка на станках с ЧПУ — это производственный процесс, в котором используются компьютеризированные инструменты для изготовления деталей из различных материалов. Он начинается с разработки цифровой схемы, позволяющей автоматизированному станку точно обрабатывать детали. Эти компоненты стимулируют функции резки, сверления или формовки соответствующего материала, задавая темп. Ключевые этапы такого процесса включают подготовку материала к обработке, настройку станка, его эксплуатацию, а также контроль качества и проверку для обеспечения качественного результата. Этот метод ценится и высоко ценится, поскольку позволяет достигать точности и сложности деталей быстрее, чем другие методы и технологии.

Настройка и конфигурирование станков с ЧПУ

Начало управления и настройки систем ЧПУ – важнейший этап в достижении высокой точности и эффективности. Этот процесс начинается с выбора правильного инструмента и выполнения задач в соответствии с материалом и предполагаемым конечным продуктом. Заготовка размещается на рабочем столе станка и надёжно закрепляется, чтобы исключить любые ошибки фиксации. Затем программа загружается в ЧПУ, что подразумевает попытку пошагового перемещения осей станка в зоне, заданной этими командами. Поворот головок станка не допускается до калибровки станка, а выравнивание инструментов обеспечивает наилучшие условия для резки без перекосов. Улучшение программирования станков достигается за счёт усовершенствованных пакетов систем ЧПУ, которые идут ещё дальше, включая дополнительные компоненты, такие как устройства смены инструмента и контроллеры реального времени. Более того, подключение станков к системам на базе искусственного интеллекта или облачным технологиям – наилучший способ повышения производительности и постоянного улучшения эксплуатационных характеристик и использования ресурсов. Как и для любого технологически ориентированного оборудования, регулярное техническое обслуживание и своевременные обновления программного обеспечения являются важнейшими шагами на пути к обеспечению будущей эксплуатационной надежности и эффективности машины.

Понимание процесса обработки

Механическая обработка – это процесс, в ходе которого заготовка подвергается различным операциям, в ходе которых удаляется или уменьшается количество материала для достижения заданного размера и качества поверхности. К таким методам относятся резка, шлифование, точение и фрезерование. Пользователи всё чаще задаются вопросом о взаимосвязи между последними достижениями в области машиностроения и манипулированием материалами. Сегодня, благодаря развитию систем программирования станков, механическая обработка значительно выиграла от использования специализированных программных продуктов, таких как CAD и CAM, большинство из которых автоматизированы. Они обеспечивают плавный переход от идеи к созданию модели без ошибок и снижают вероятность задержек.

Кроме того, обработка на станках с числовым программным управлением (ЧПУ) обеспечивает более высокую точность по сравнению с ручным процессом, снижая количество ошибок, возникающих из-за человеческого фактора. Таким образом, вероятность сокращения времени, затрачиваемого на обеспечение полной и качественной поставки, значительно возрастает. Следовательно, технологии играют важную роль в общем развитии сектора механообработки.

Преимущества 5-осевой обработки с ЧПУ

1. Повышенная точность и аккуратность

Пятикоординатные станки с ЧПУ, работающие в пяти направлениях, позволяют изготавливать детальные и точные инструменты без необходимости многократной настройки. Кроме того, это обеспечивает более высокий уровень точности, часто с допуском около ±5 дюйма, что характерно для производства компонентов аэрокосмического и медицинского оборудования.

2. Улучшенная отделка поверхности

Режущий инструмент можно лучше разместить в сложных областях, что приводит к небольшому или нулевому количеству шероховатость поверхности Это необходимо учитывать после обработки детали. Конечные изделия также имеют более эстетичный вид и производятся более эффективно.

3. Эффективное использование материалов

Пятикоординатные станки разработаны для обеспечения более эффективного доступа к инструменту и минимизации потерь в процессе обработки, что позволяет экономить сырье. Это минимизирует дорогостоящие потери, особенно при работе с такими материалами, как титан или углеродные композиты.

4. Сокращение времени производства

Это связано с тем, что система способна обрабатывать сложные детали одновременно, не требуя перепозиционирования. Пятиосевой процесс, как утверждается, сокращает время производства вдвое по сравнению с трёхосевым, что позволяет компаниям эффективно соблюдать сжатые сроки.

5. Широкие возможности дизайна

Конечно, 5-координатная обработка позволяет обрабатывать не только углы, кромки и простые геометрические формы, но и детали более сложной формы. Эти уникальные углы и глубины, а также все остальные детали дизайна, которые могут быть оставлены только на усмотрение дизайнеров, также могут быть обработаны.

Инструменты и технологии обработки на станках с ЧПУ

Числовое программное управление (ЧПУ) работает, по сути, с помощью современного оборудования и программного обеспечения. Наиболее важным оборудованием являются различные режущие инструменты, такие как концевые фрезы, сверла и токарные станки, которые затачиваются для точной обработки деталей при формовании и снятии материала. Каждый режущий инструмент в данном случае — концевая фреза, сверло и чугун — требует современного держателя и подходящего зажимного приспособления для предотвращения смещения во время работы, тем самым исключая возможные типографские ошибки и ошибки соосности. Всё это достигается за счёт стабильности работы при наличии ошибок, связанных с человеческим фактором. Ошибки, вызванные вибрацией станков с ЧПУ, могут быть уменьшены или полностью устранены за счёт правильного проектирования и использования инструмента. Кроме того, необходимым условием для процесса изготовления является использование комплексного программного обеспечения, такого как CAD или CAM. Это включает в себя создание точных моделей и формирование траекторий движения инструмента на основе представленных чертежей.

Кроме того, контроллеры устанавливаются на станках с ЧПУ для преобразования цифровых входных данных, обычно генерируемых из САПР, в модифицированные выходные данные для управления движением станка, что позволяет выполнять различные высокоточные операции управления. Благодаря комплексной интеграции они упрощают эксплуатацию станков с ЧПУ. Это позволяет производить различные надежные и сложные детали.

Стандартные инструменты, используемые при обработке на станках с ЧПУ

Благодаря использованию целого ряда специализированных инструментов станки с ЧПУ выполняют резку, сверление, фрезерование и гравировку с впечатляющей точностью. В число используемых инструментов входят:

1. Конец Миллс – Концевые фрезы применяются для выполнения различных задач резки, таких как профильное фрезерование, контурная обработка и прорезка пазов, и имеют различные формы и размеры для удовлетворения требований к обработке.
2. Сверла – Сверла служат для создания точных отверстий, и в зависимости от разрезаемых материалов они бывают разных форм, например, спиральные сверла, сверла из углеродистой стали и другие.
3. Токарные инструменты – Различные типы режущих пластин и держателей инструментов, используемых при токарной обработке, в совокупности называются токарными инструментами.
4. Развертки – Для удаления и доработки просверленных отверстий используются развертки — набор инструментов, которые позволяют дополнительно разбить отверстия, обеспечивая точность и гладкость обработки на протяжении всей операции.
5. Метчики и плашки – Метчики специально используются для создания отверстий под внутреннюю резьбу, а плашки – для нарезания наружной резьбы, обеспечивая их совместимость с собираемым узлом.
6. Торцевые фрезы – Для удаления тонкого материала и создания поверхностей машины торцевые фрезы вращаются, создавая большую площадь резания вдоль фокальной оси.

Использование инструментов также указывает на погрешность, внесённую в производственную систему, то есть на три показателя: точность, эффективность и качество продукта. Использование современного программного обеспечения CAD/CAM в сочетании с правильными режущими инструментами также способствует значительному сокращению сроков производства и расхода материала. Производительность инструмента также повышается за счёт использования плёночных покрытий из нитрида титана (TiN) или алмазоподобного углерода (DLC), которые повышают прочность изделия и снижают трение, связанное с обработкой. Инструменты для обработки на станках с ЧПУ, наряду с технологическим прогрессом, продолжают развиваться, чтобы соответствовать совершенству человеческого воображения, особенно в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность.

Программное обеспечение САПР для проектирования деталей с ЧПУ

Системы автоматизированного проектирования (САПР) являются одним из незаменимых инструментов в обработке на станках с ЧПУ (числовым программным управлением), прежде всего потому, что они помогают инженерам и производителям создавать точные и детальные визуализации готовых деталей. Среди наиболее распространённых вариантов — AutoCAD и SolidWorks для 3D-моделирования, а также CAM-процессы, которые являются одними из наиболее подходящих вариантов благодаря своей функциональности и простоте. Эти инструменты помогают создавать 2D- и 3D-модели, а в некоторых случаях — программы для конечноэлементного анализа (FEA) и CAM-анализа, облегчая переход от проектирования к производству.

Недавние исследования показывают, что Fusion 360, облачное САПР-решение, предлагает более современные инструменты и функции, которые потенциально позволяют американским агентствам разрабатывать и управлять обновлениями, и может редактироваться несколькими пользователями по всему миру. Также растёт спрос на САПР, использующие технологии искусственного интеллекта для разработки продукции, что позволяет оптимизировать расход материалов и производственные затраты. Благодаря таким технологиям можно создавать эстетичные и эргономичные конструкции, при этом небольшие поверхности остаются совместимыми даже с самыми передовыми технологиями обработки.

Технология электроэрозионной обработки в обработке с ЧПУ

Электроэрозионная обработка: более детальный обзор! Поскольку традиционными методами сложно создавать специальные, точные детали, для обработки на станках с ЧПУ необходимо использовать технологию электроэрозионной резки проволокой. В процессе электроэрозионной обработки используется энергия разряда для электроэрозионной обработки. Этот процесс особенно эффективен для создания деталей сложной формы, обработки композитных материалов и обработки небольших объемов материала с очень жесткими допусками. В последние несколько лет электроэрозионная обработка привлекла значительное внимание как способ достижения очень высокой геометрической точности при минимизации степени термического повреждения заготовки. Именно поэтому электроэрозионная обработка должна интегрироваться с другими передовыми технологическими решениями для создания трафаретов и деталей для поверхностного монтажа (SMT), а также, в частности, в таких отраслях, как аэрокосмическая промышленность, медицина и автомобилестроение, что позволяет экономить время и ресурсы. Такие требования указывают на то, что рынок нуждается не только в высокоточной обработке на станках с ЧПУ, но и в максимальном повышении эффективности в производственных отраслях.

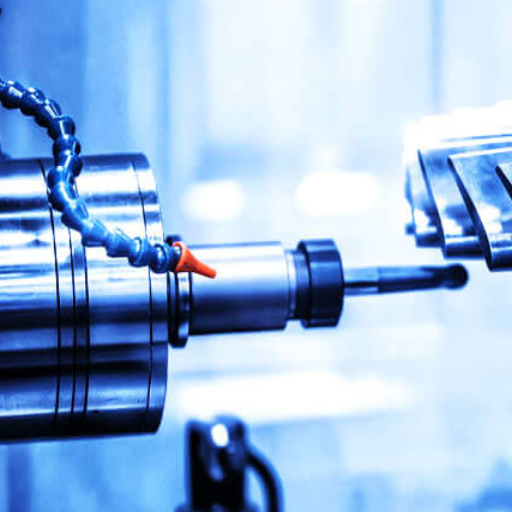

Точность и качество в производстве с ЧПУ

Сложное и сложное производство с ЧПУ позволяет добиться точности и воспроизводимости деталей благодаря использованию и тонкой настройке станков, что позволяет более эффективно приводить их движения в соответствие с ординатами. Системы автоматизации способны устранить ошибки, присущие человеческому фактору, обеспечивая выполнение сложных и детальных задач. Именно эти факторы способствуют снижению качества обработки за счёт правильного внедрения и точной калибровки передового программного обеспечения, а также выбора подходящих типов станков и других факторов. В результате эти технологии, в частности, играют ключевую роль в превосходстве ожиданий потребителей, особенно в таких областях, как авиастроение и медицинское протезирование, поскольку эти области требуют более точной работы.

Обеспечение точности деталей с ЧПУ

Инженеры постоянно стремятся совершенствовать свои знания и навыки, и стремительное развитие технологий, безусловно, этому способствует. Программирование занимает большую часть моего времени; я также слежу за тем, чтобы машина была идеально настроена, и одна из важнейших задач — выбрать правильный материал, отвечающий требованиям. Со временем усовершенствования на каждом этапе позволят мне минимизировать дефекты в процессе производства, что приведет к повышению качества конечного продукта.

Меры контроля качества компонентов ЧПУ

Проблемы управления качеством возникают в связи с эксплуатационной точностью компонентов в любых системах ЧПУ. Для повышения эффективности контроля качества современные методы должны интегрироваться с традиционными методами контроля. Соответствующие методы включают использование КИМ (координатно-измерительной машины) для углубленного изучения размеров и подключения встроенных и внешних датчиков станков, что позволяет немедленно выявлять любые дефекты. В процессе производства это исключает необходимость в послепроизводственном и послепроизводственном тестировании, поскольку лишь отсрочивает возникновение проблем, которые, вероятно, возникнут впоследствии. Благодаря профилактическим мерам и постоянному применению технологий возможно стабильно производить необходимые инструменты нужного размера и формы.

Методы контроля деталей станков с ЧПУ

В вопросах контроля компонентов с ЧПУ применение технологий в сочетании с традиционным подходом оказалось более практичным и обеспечивает гарантированную точность. По сути, некоторые методы контроля включают использование автоматизированных систем, таких как координатно-измерительные машины (КИМ), и современных систем визуализации, таких как лазерное сканирование. Эти приборы предоставляют точную информацию даже о самых незначительных дефектах, которые отображаются в соответствии с производственными размерами. Применение алгоритмов искусственного интеллекта к процессу контроля позволяет не только обнаружить дефекты, но и предложить решения для их устранения. Такое сочетание мощных инструментов и здравых стратегий, основанных на принципах поиска, свидетельствует о важности управления качеством и взаимодействия между командами в отрасли.

Справочные источники

1. Ксометрия: 13 частей станка с ЧПУ – блок-схема ЧПУ – Дает подробное представление о компонентах и ​​функциях станков с ЧПУ.

2. 3ЕРП: Части станка с ЧПУ – Объясняет основные компоненты и их роли в системах ЧПУ.

3. Авид ЧПУ: Стандартные компоненты ЧПУ – Предоставляет информацию о стандартных компонентах ЧПУ и их применении.

Часто задаваемые вопросы (FAQ):

В: Что такое механические детали с ЧПУ?

A: Механические детали ЧПУ — это компоненты, используемые в станках с ЧПУ для обеспечения точных и автоматизированных производственных процессов. Эти детали включают в себя всё: от блока управления, управляющего работой станка с ЧПУ, до пиноли задней бабки, которая обеспечивает стабилизацию и позиционирование заготовки во время обработки.

В: Какие материалы обычно используются при обработке на станках с ЧПУ?

A: Станки с ЧПУ могут работать с различными материалами, включая металлы, пластики и композиты. Материалы, которые обычно используются в ЧПУ включает алюминий, сталь, поликарбонат и электропроводящие материалы, каждый из которых выбирается на основе конкретных требований к обработке и желаемых свойств готового изделия.

В: Как работает процесс обработки на станке с ЧПУ?

A: Процесс обработки на станках с ЧПУ включает в себя использование программного обеспечения для автоматизированного проектирования (САПР) для создания виртуальной модели детали, которая затем преобразуется в серию команд для станка с ЧПУ. Станок использует точные движения по осям X, Y и Z для резки, фрезерования или токарной обработки материала, что позволяет получать высокоточные детали и компоненты.

Вопрос: В чем разница между фрезеровкой с ЧПУ и токарной обработкой с ЧПУ?

A: Фрезерование с ЧПУ и точение с ЧПУ — это два разных процесса обработки. Фрезерование с ЧПУ подразумевает удаление материала с заготовки вращающимися режущими инструментами, в то время как точение с ЧПУ подразумевает вращение заготовки относительно неподвижного режущего инструмента для придания ей формы. Оба процесса позволяют производить сложные детали и широко используются в различных отраслях промышленности.

В: Что такое изготовленные на заказ детали с ЧПУ?

A: Изготовленные на заказ детали с ЧПУ Изготавливаются на заказ компоненты, соответствующие конкретным требованиям или спецификациям. Эти детали производятся на станках с ЧПУ и могут быть изготовлены из различных материалов, что позволяет создавать уникальные конструкции, которые могут включать нестандартные формы или толщину стенок, недоступные в серийных изделиях.

В: Как различаются затраты на обработку на станках с ЧПУ?

A: Стоимость обработки на станках с ЧПУ может варьироваться в зависимости от ряда факторов, включая сложность конструкции детали, используемые материалы и требуемое время обработки. Как правило, более сложные конструкции и более твёрдые материалы приводят к более высоким затратам на обработку из-за увеличения времени наладки и износа инструмента.

В: Какую роль играет лазерная резка в производстве станков с ЧПУ?

A: Лазерная резка часто используется в производстве с ЧПУ как высокоточный метод резки материалов. Она позволяет получать чистые края и создавать сложные узоры на различных материалах, что делает её ценным методом для производства таких деталей, как кронштейны или корпуса, где точность имеет решающее значение.

В: Каковы преимущества использования станков с ЧПУ в производстве?

A: Использование станков с ЧПУ в обрабатывающей промышленности даёт множество преимуществ, таких как повышенная точность, снижение человеческого фактора и возможность стабильного производства сложных деталей. Кроме того, станки с ЧПУ могут работать непрерывно, что повышает общую эффективность и производительность.

В: В каких отраслях промышленности используются механические детали с ЧПУ?

A: Механические детали, изготовленные на станках с ЧПУ, используются в различных отраслях, включая аэрокосмическую, автомобильную, электронную и медицинское производство. Каждая отрасль использует технологию ЧПУ для производства высококачественных компонентов, соответствующих строгим нормативным требованиям и стандартам производительности.
