양극산화 vs. 아연도금: 양극산화 알루미늄 및 금속 마감 이해

양극산화 알루미늄과 아연 도금 강철은 종종 금속 마감재의 유일한 옵션입니다. 이러한 각 금속은 뚜렷한 장점을 가지고 있기 때문에 둘 다 특정 분야에서 유용합니다. 정보에 입각한 결정을 내리려면 해당 금속의 특징, 장점 및 단점을 아는 것이 필수적입니다. 이 가이드는 이 두 가지 마감재를 심층적으로 분석하여 취약성, 미학, 부식 저항성 및 적합한 주변 환경을 살펴봅니다. 이 자세한 분석은 건설, 설계 및 제조 전문가가 프로젝트에 적합한 마감재를 식별하는 데 도움이 됩니다. 계속 읽어 양극산화 및 아연 도금의 기본 사항과 의사 결정 프로세스를 개선하는 데 도움이 되는 실질적인 고려 사항을 알아보세요.

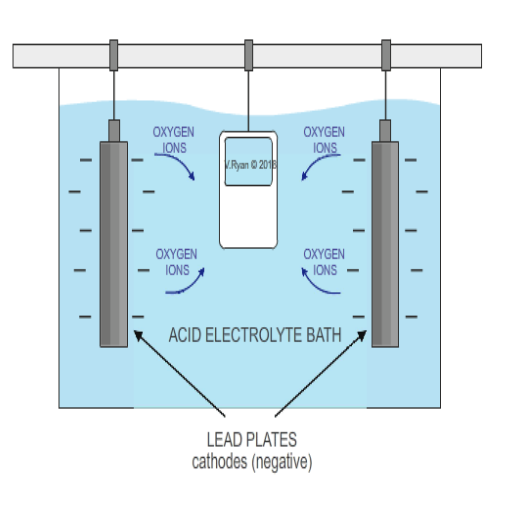

무엇인가 양극 산화 처리 프로세스?

양극산화는 특히 알루미늄에서 금속 표면의 자연 산화 피복을 개선하는 전기화학적 절차입니다. 금속을 산성 전해질 욕조에 담그고 전류를 사용하여 부식에 강하고 미적으로 매력적인 오래 지속되는 마감을 만드는 것으로 구성되었습니다. 코팅이나 페인트와 달리 양극산화는 금속 표면의 일부가 되어 벗겨지거나 깨지기 어렵습니다. 게다가 양극산화된 부분의 모양을 개선하는 동시에 색상을 더해 많은 산업에서 유용합니다.

전기화학 이해 아노다이징 공정

양극산화 전기화학 공정은 좋은 품질과 긴 수명 마감을 달성하기 위한 몇 가지 중요한 단계로 구성됩니다. 가장 필수적인 값과 단계에 대한 요약은 다음과 같습니다.

재료 준비

금속 표면, 하지만 더 자주 알루미늄 표면은 먼지, 오일 및 기타 오염 물질을 제거하기 위해 적절하게 청소해야 합니다. 표준 청소 방법은 탈지 또는 기계적 연마와 같은 화학 물질을 사용하여 균일하고 활성적인 표면을 보장합니다.

전해질 선택

금속은 전해질 용액, 이 경우 부피 기준으로 15~20% 황산에 담근다. 욕조 온도는 섭씨 20~22도 또는 화씨 68~72도다.

전류의 적용

직류(DC)를 적용하여 알루미늄을 음극 역할을 하는 불활성 물질(납 또는 스테인리스 스틸)과 접촉시킵니다. 모범 사례에 따라 전류 밀도는 10~20 A/ft²(1~2 A/dm²)의 간격으로 설정됩니다.

양극산화 처리 기간

대부분의 응용 분야에서 양극산화막을 얇게 하는 데 걸리는 시간은 20~45분 사이로 증가합니다. 양극산화층의 최대 두께는 약 0.0001~0.001인치(2.5~25마이크론)입니다.

채색/봉인

양극산화층을 형성한 후, 표면을 미적 목적으로 착색할 수 있습니다. 마지막 단계로, 뜨거운 물이나 니켈 아세트산 용액으로 밀봉하면 내식성이 증가하고 다공성이 없는 마감이 됩니다.

이러한 매개변수를 변경하면 산화층의 두께, 강도 및 미적 요구 사항을 충족할 수 있어 양극 산화를 장식 및 기능적 응용 분야에 다양하게 적용할 수 있습니다. 다른 응용 분야에 대한 세부 사항도 적합한 것으로 설정할 수 있습니다.

의 역할은 산화물 층 in 양극산화 처리 알루미늄

양극산화 알루미늄의 특징을 효과적으로 향상시키는 것은 보호, 구조 및 미적 가치로 인해 산화층을 사용하여 눈에 띄게 이루어집니다. 이 두꺼운 산화층은 전기 분해로 성장하여 산화, 기계적 마모 및 주변 환경의 열화에 대한 보호 장벽 역할을 합니다. 산화층은 비전도성, 착색 또는 밀봉되어 더 나은 남성적이고 미적인 목적을 위해 충분히 안정적입니다. 다음은 양극산화 알루미늄의 산화층의 기본적인 기여와 관련 기술적 특성입니다.

부식 저항

보호 산화층은 알루미늄이 산소나 습기와 쉽게 결합하지 않도록 보장하는 동시에 수명을 크게 늘립니다. 일반적인 양극산화 작업의 경우, 보다 일반적인 두께는 5-25마이크론이고, 일부 특수 용도의 경우 하드 양극산화는 최대 45-100마이크론이 필요합니다.

마모 저항

경도는 산화물 층의 내마모성을 향상시킵니다. 경질 양극산화 알루미늄은 350-500 HV(비커스 경도)에 도달하여 산업 및 기계 구성 요소에 적합합니다.

유전체 특성

산화물의 비전도성으로 인해 양극산화 알루미늄은 전기 절연체로 유용합니다. 파괴 전압은 일반적으로 산화막의 두께에 해당하며, 이는 마이크론당 평균 25-50볼트로 양극산화 알루미늄에 이상적입니다.

미적 개선

다공성 구조의 산화물 층은 염색제를 흡수하여 수많은 장식 마감재를 만드는 데 도움이 됩니다. 예를 들어, 뜨거운 물이나 니켈 아세테이트로 표면을 밀봉하면 색상의 안정성이 보장되고 제품의 미학이 향상됩니다.

사용자 정의 기능

전류 밀도, 1~3 A/dm 제곱, 전해질 조성(일반적으로 황산은 10~20%임)과 같은 양극 산화 변수도 특정 응용 분야 요구 사항이 설정된 매개변수 내에서 충족되도록 제어됩니다.

설계된 산화층은 기본 소재를 아름답게 보호하고 항공우주부터 소비재에 이르기까지 광범위한 산업에 높은 자유도를 제공합니다. 알루미늄을 사용자 정의하다 기능적, 시각적 목적을 모두 위해.

어떻게해야합니까? 양극 반응이 발생하나요?

이후 전기화학 반응은 외부 전류가 전해 셀에 공급될 때 알루미늄 전극에서 발생하므로 시스템이 적극적으로 강화됩니다. 저는 알루미늄이 전해질, 일반적으로 10-20% 농도의 황산 용액에 담그는 동안 양극이 되도록 합니다. 이 공정 단계에서 전해질의 산소 이온은 알루미늄 표면으로 산화되어 기계적으로 유지될 수 있는 산화물 층을 생성합니다. 여기에는 1-3 A/dm²의 작동 전류 밀도와 12-20V의 전압이 포함됩니다. 이 단계에서 황산염 전해질 용액의 온도는 15-20°C 사이로 유지되며, 이 기간 동안 산화물은 과열되지 않아 양극 산화가 일관되고 균일합니다.

어떻게합니까 아연 도금을하다 금속을 보호할까?

아연 도금 공정에는 아연의 하부 층이 금속 표면에 도장되는 아연 코팅 단계가 포함됩니다. 금속의 녹과 부식 축적은 습기나 산소가 없는 보호 커버를 제공함으로써 효과적으로 완화할 수 있습니다. 게다가 아연은 희생적 보호를 제공하는 데도 유익합니다. 아연은 긁히면 기본 금속보다 먼저 침식됩니다. 이를 통해 코팅의 내구성과 오랜 기간 거친 조건에서의 유용성이 보장됩니다.

과정 아연 코팅 강철에

아연 코팅이 벗겨지거나 박리되는 문제 없이 진행되도록 하려면 코팅 전에 참조할 수 있는 일련의 단계와 표면 준비를 구현해야 합니다. 이러한 단계는 일반적으로 다음으로 구성됩니다.

표면 준비

첫 번째 단계는 코팅 표면 또는 기판 강철을 오일, 녹 및 먼지 탈지를 통해 올바르게 세척하는 것입니다. 세척 절차 중 일부는 다음과 같습니다.

차원적 세척 – 기름과 오일을 제거합니다.

피클링 – 염산과 같은 산성 용액을 사용하여 녹이나 밀스케일을 제거하는 작업.

플럭싱 - 코팅이 완료되기 전에 산화가 일어나는 것을 방지하기 위해 플럭스 물질을 도포하는 절차입니다.

아연 응용 프로그램

보호하려는 손상의 심각도에 따라 다음 방법 중 하나를 사용하여 아연 코팅을 적용합니다. 열간 아연 도금은 한 가지 방법으로, 강철을 욕조에 담그거나 아연을 붓는 대신 450도 섭씨의 용융 아연에 강철을 담급니다.

전기 도금: 전류가 강철과 전해 셀을 통과하여 아연 이온이 표면에 도금되어 얇은 아연 코팅 층을 형성합니다.

열 분무: 아연을 가열하여 녹인 후 분무하여 더 넓은 표면적을 덮습니다.

냉각 및 검사

강철이 코팅된 후, 전기 아연 도금된 아연 코팅은 균일성 요구 사항을 충족하고 지정된 두께 한계 내에 있는지 확인하기 위해 시각적으로 검사됩니다. 아연 코팅에 대한 최적의 지정된 한계는 다음과 같습니다.

일반 용도의 경우 45~85마이크론입니다.

기타 중량물의 경우 100-200마이크론 산업 및 해양 응용 분야.

아연 코팅은 특정 방법을 사용하면 다양한 조건에서 강철을 보호하는 가장 경제적이고 오래 지속되며 신뢰할 수 있는 방법입니다.

비교 아연 도금 강판 다른 사람에게 금속 마감재

아연 도금 강철을 다른 마감재와 비교할 때 내식성, 비용, 손상에 대한 내구성, 환경적 영향 등이 고려됩니다.

1. 부식 방지:

아연 도금 강철은 물리적 장벽과 희생층으로 작용하는 아연 코팅을 통해 가장 중요한 보호 기능을 제공하여 이를 포팅합니다. 아연 도금 강철은 자연적으로 발생하는 산화 크롬층으로 인해 내구성이 뛰어난 극한의 해양 또는 화학적 조건이 아닌 모든 환경에서 스테인리스 강철보다 뛰어납니다. 분말 코팅 강철은 약간의 내구성이 있지만 표면 보호 기능이 있으며 깨지거나 긁히면 아연 도금 코팅보다 성능이 떨어집니다.

기술적 인 매개 변수 :

스테인리스 스틸, 최소 크롬 함량 10.5%. 스테인리스 스틸, 용도에 따라 45-200마이크론의 아연 코팅, 분말 코팅 스틸, 일반적인 코팅 두께는 50~150마이크론입니다.

2. 비용 효율성:

모든 마감재 중에서 아연 코팅이 가장 경제적이며, 스테인리스 스틸은 기본 소재인 크롬과 니켈로 인해 두드러진다. 파우더 코팅도 적당히 손상되지만, 손상되면 시간이 지남에 따라 유지 관리 비용이 증가한다.

3. 내구성 :

강철과 아연 코팅 사이의 야금 결합은 충격 및 마모 저항성을 더욱 향상시킵니다. 스테인리스 스틸은 강도와 ​​물리적 및 화학적 내마모성으로 인해 내구성이 있습니다. 분말 코팅 강철은 외관이 더 매력적이고 목적에 부합하지만 동일한 수준의 내구성을 가지고 있지 않으며 보기 좋고 기능하려면 다시 적용해야 합니다.

4. 환경 영향:

아연 도금 강철은 아연 도금에 필요한 아연이 자연적으로 풍부하고 재활용 가능하기 때문에 더 지속 가능합니다. 스테인리스 강철의 수명과 재활용성은 칭찬할 만하지만 생산 중에 사용되는 에너지 집약적 공정으로 인해 발자국이 더 큽니다. 분말 코팅은 적용 시 덜 해롭지만 재활용이 보장되지 않을 수 있는 유기 기반 재료에 의존합니다.

비용, 성능, 지속 가능성 간의 균형을 고려할 때 아연 도금 강철은 많은 응용 분야에 여전히 우수한 선택이며, 특히 시간이 지나도 비용 효율적이고 내구성 있는 부식 방지 기능이 필요한 분야에 적합합니다.

탐험 부식 저항 Galvanization에서 제공

아연 도금은 강철 표면에 보호용 아연 코팅을 통해 뛰어난 내식성을 제공하며, 산소 및 습기와 같은 원소로부터 보호합니다. 아연 층은 강철 및 부식을 일으키는 원소와의 접촉을 방지하는 동시에 기본 강철 대신 부식되어 희생적 보호를 제공합니다. 이는 해안 및 산업 지역과 같은 혹독한 조건에 특히 유용합니다.

아연 도금의 주요 기술 매개변수:

코팅 두께: 일반적으로 아연 도금의 의도된 목적 및 방법에 따라 45~85마이크론입니다.

아연 순도: 대부분 98%-99% Zn으로 신뢰할 수 있는 성능을 보장합니다.

사용 수명: 농촌 지역에서는 50년, 도시 및 산업 지역에서는 20~25년입니다.

부식 속도: 정상적인 대기 조건에서 아연은 매년 1~2마이크론 정도 부식됩니다.

이는 아연 도금이 비용 효율성과 내구성 측면에서 시장을 선도하는 주요 이유 중 일부에 불과합니다.

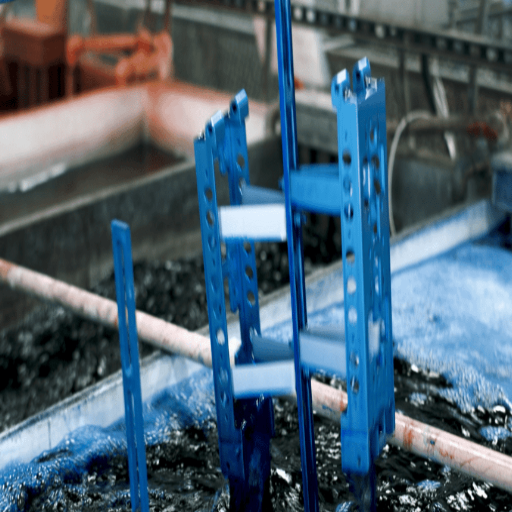

무엇인가 양극산화의 차이점 그리고 아연 도금은요?

양극산화처리와 아연 도금은 보호 및 유지 관리를 목적으로 표면 처리를 적용하는 두 가지 접근 방식으로, 각각 고유한 목적과 절차를 갖습니다.

프로세스 :

이 전기화학적 절차는 주로 알루미늄에 사용됩니다. 양극산화는 금속이 자연 산화층을 강화하여 내식성을 높이는 데 도움이 됩니다. 또한 미적 마감을 위해 염료를 적용할 수 있습니다.

아말감화에서 강철이나 철은 핫 딥 공정이나 전기 아연 도금을 통해 아연 코팅을 적용합니다. 이는 장기적인 방청 보호를 제공합니다.

재료:

이것은 알루미늄으로만 만들어진 비철 금속 양극산화입니다. 양극산화로 분류되는 범위는 비철 금속입니다.

양극산화는 지붕의 강철이나 철과 같은 아말감 철 금속에 사용됩니다. 이 목적을 위해 알루미늄에도 사용됩니다.

목적 :

양극산화 처리 방식은 색상 변화와 매끄러운 마감을 허용하여 미적 가치와 높은 내구성을 갖춘 계단을 만드는 것을 목표로 합니다.

특히 혹독한 옥외 및 산업 환경에서 강한 내식성에 중점을 두었습니다.

레이어 특성:

이 층은 알루미늄 표면과 결합되어 있으며, 얇지만 강한 산화피막입니다.

다른 화합물과 아연 도금된 아연 코팅은 기본 금속을 부식으로부터 보호하는 희생적 보호층을 형성합니다.
이러한 차이점은 각 접근 방식이 제공하는 구체적인 이점을 설명하고 재료와 용도에 따라 어떤 접근 방식을 선택할지 결정하는 데 도움이 됩니다.

비교분석 양극산화 및 아연도금 분석기법

부식 저항성 :

양극산화는 특히 산성 또는 습한 환경에서 부식 저항성을 높이는 데 도움이 되는 산화물 층을 사용합니다. 표면이 긁힌 경우 보호가 그다지 도움이 되지 않습니다.

아연 도금은 시간이 지남에 따라 희생층을 형성하는 아연 코팅을 통해 부식을 보호합니다. 아연이 주변 환경과 반응하여 산업 및 혹독한 환경에서 보호적이고 귀중한 녹청을 형성할 수 있습니다.

내구성 :

양극산화 처리된 층은 마모에 매우 강하여 오래 사용할 수 있지만, 극도의 기계적 강도는 손상을 일으킬 수 있습니다.

더 내구성이 있는 아연 도금 코팅은 부식성이 강한 곳에서 아연 고갈로 인해 열화될 가능성이 더 큽니다. 그러나 마모 상황에서는 훨씬 더 나은 성능을 발휘합니다.

응용 프로그램 매개 변수:

아노다이징 :

층 두께: 용도에 따라 5~25마이크론 사이에서 혼합됩니다.

알루미늄 합금에 가장 적합합니다.

미적인 면을 향상시키기 위해 장식 목적으로 담가 먹을 수도 있습니다.

직류 전기를 통하기:

코팅 두께(열간도금): 거친 코팅의 경우 50~150마이크론 범위입니다.

특히 건설이나 해양 작업 시 철이나 강철 표면에 적합합니다.

유지 보수 및 수명:

양극산화 처리된 표면은 층이 파괴되어 다시 양극산화 처리해야 하는 경우를 제외하고는 별다른 유지관리가 필요하지 않습니다.

아연 도금은 특히 산성이나 염분이 있을 때 아연을 대체하기 위해 정기적인 검사가 필요합니다.

환경적 측면:

양극 산화 공정은 환경에 해롭지 않고 친환경적인 것으로 간주되는 무해한 물질을 사용합니다.

아연 도금은 위험한 폐기물 금속을 수반할 수 있으며, 수행 방법에 따라 위험한 폐기물을 생성할 수 있습니다.

이 연구는 최대 효율을 위해 특정 환경 조건, 재료 적합성 및 예상 서비스 수명에 따라 양극 산화 처리나 아연 도금을 선택하는 것이 중요하다는 것을 강조합니다.

어느 것이 더 나은가 부식 보호?

아연 도금과 마찬가지로, 양극산화는 부식에 대한 코팅 및 보호 조치 역할을 합니다. 이 경우, 양극산화와 아연 도금은 사용 및 환경 조건에 따라 달라집니다.

알루미늄의 경우, 양극산화는 경도, 내구성, 내식성 및 표면을 향상시키기 위해 자연 산화층을 더욱 형성합니다. 일반인의 말로 표현하면, 이 층은 부식성이 낮거나 중간 정도인 사람들에게 완벽하게 작동합니다. 양극산화 알루미늄은 해양 환경이 포함되지 않은 환경에서 놀라운 효과를 발휘합니다. 그러나 극한의 산성 또는 알칼리성 조건에서는 약간의 밀봉이 필요할 수 있습니다.

좀 더 기술적인 분석은 다음과 같습니다.

건조 필름 두께: 표준 두께는 45~85마이크론이지만, 고강도 적용의 경우 200마이크론까지 늘릴 수 있습니다.

해양 환경의 부식 속도: 1~3마이크론/년.

최종 의견 :

알루미늄 부품의 경우 내식성이 뛰어나며, 매력, 강도, 아름다움이 더해졌습니다.

아연 도금은 강철 구조물을 부식성 및 혹독한 조건으로부터 보호합니다. 이는 특히 강철이 혹독한 조건에 노출되는 습하고 해양 환경에서 더욱 그렇습니다.

기본 재료, 노출 환경, 원하는 수명, 검토된 비용 등을 고려하면 부식 방지가 효과적인 것으로 생각됩니다.

평가 내구성 녹 저항

내구성과 내식성 측면을 평가하는 동안, 저는 기능과 기술적 요소 측면에서 양극산화 및 아연 도금에 가치를 부여합니다. 알루미늄 부품의 경우, 양극산화는 금속을 부식, 긁힘 및 기타 부식성 마모로부터 보호하는 두꺼운 산화막을 형성하므로 예방 메커니즘 역할을 합니다. 이 방법을 통해 형성될 수 있는 산화물의 양은 많은 내부 및 외부 요인에 따라 0.0004인치에서 0.0012인치 사이입니다. 강철 금속 부품의 경우, 아연 도금은 보호를 위한 아연 코팅입니다. 기본 금속을 보호하고 물리적 방해를 허용하는 동시에 기본 금속의 부식을 보호하는데, 이는 케이싱이 마모된 경우에도 추가 기능입니다. 사용되는 표준 코팅은 열간 도금으로, 70~200미크론의 아연 층을 제공하며, 주로 혹독하고 습한 환경에서 사용할 경우 잘 관리하면 약 20~50년 동안 녹에 강한 것으로 나타났습니다.

결론적으로, 저는 모든 방법에 장점이 있다고 말하고 싶습니다. 매끈한 마감이 필요한 가벼운 구성품에는 양극산화 처리를 선택할 것입니다. 동시에, 혹독한 환경 조건에 노출될 가능성이 있는 무거운 구조물에는 아연 도금을 선택할 것입니다. 제 선택은 재료의 호환성, 환경 노출 및 예상 수명에 의해 직접적으로 영향을 받습니다.

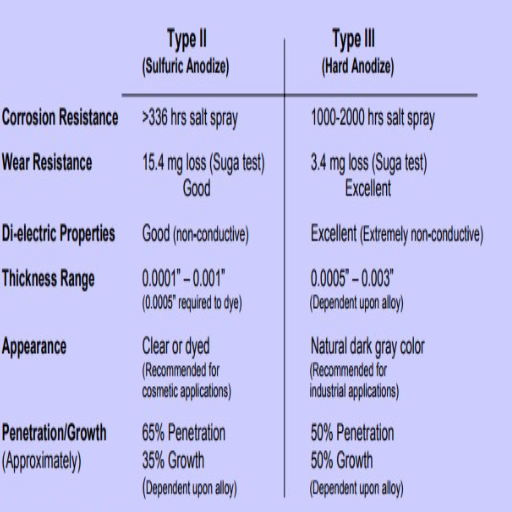

무엇인가 아노다이징의 종류?

다양한 종류의 양극산화 처리가 특정 작업을 위해 설계되었으며 특정 결과를 생성합니다.

1형(크롬산 양극산화): 크롬산을 사용하여 강한 양극산화물과 산 피막을 생성하는 방식은 부식이 심한 부품과 작은 치수 변화가 필요한 항공기 산업 분야에 유익합니다.

2형(황산 양극 산화): 가장 자주 사용되는 유형으로, 황산을 적용하여 장식용이나 표면 강도를 높이는 것을 포함하여 넓고 두꺼운 코팅을 생성합니다.

3형(경질 양극 산화): 경질 코팅 양극 산화라고도 하는 이 형태는 가장 어렵고 비용이 많이 드는 양극 산화 코팅으로, 자동차나 중장비 부품의 뛰어난 작업 수명을 충족시킬 가능성이 가장 높고 마모에 대한 저항성이 뛰어납니다.

특정 사례에 적합한 유형의 선택은 재료 특성, 기능적 요구 사항 및 환경 기준에 따라 달라집니다.

개요 황산 양극산화

황산 양극산화 또는 유형 II 양극산화는 아마도 가장 일반적인 형태일 것입니다. 왜냐하면 많은 응용 분야에서 유용하기 때문입니다. 이 공정은 알루미늄 작업물을 황산 전해질 용액에 담그고 전류를 통과시키는 것을 포함합니다. 이것은 표면에 산화물이 성장하게 하는데, 이는 견고하고 부식에 강합니다.

황산 용액에서의 양극산화 기술의 중요한 랜드마크는 다음과 같습니다.

전해질 농도: 황산 무게의 10%~20%.

온도: 알루미늄에 산화물 층이 적절히 형성되도록 20~22도 사이입니다.

전류 밀도: 제곱 피트당 12~24 암페어. 층의 균일성과 이를 만드는 데 걸리는 시간을 결정합니다.

양극산화 처리 시간: 원하는 코팅 두께에 따라 15~60분 사이입니다.

코팅 두께: 0.0002인치~0.001인치가 대부분의 장식 및 보호 용도에 최적입니다.

이 기술은 염색 및 봉인과 같은 후속 작업이 쉬운 것으로 유명합니다. 따라서 내구성 있는 코팅과 함께 다양한 색상을 적용할 수 있습니다. 저렴한 비용과 다양한 \성능 목표를 달성할 수 있는 능력은 거의 모든 산업이 황산에서 양극 산화를 선호하는 이유입니다.

탐색 크롬산 양극산화 및 그 용도

크롬산 양극산화는 타의 추종을 불허하는 내식성과 재료 치수에 미치는 영향이 적기 때문에 주로 산업 및 항공우주 분야에서 활용됩니다. 이 공정에서 양극산화는 5~10%의 중량 농도 범위를 갖는 크롬산 용액에서 수행되며, 처리 온도는 섭씨 35~40도로 유지됩니다. 양극산화의 전류 밀도는 제곱 피트(ASF)당 7~15암페어로 제어되며, 처리 시간은 필요한 속성에 따라 달라지며 30~60분 사이입니다.

크롬산 양극산화의 가장 큰 특징은 일반적으로 0.00005~0.0005인치 두께의 얇은 보호층을 형성한다는 것입니다. 이러한 층은 매우 작기 때문에 알루미늄과 합금을 보호하는 데 가장 적합하며 항공우주 산업의 구조적 구성 요소에 대한 정밀 엔지니어링을 지원합니다. 크롬산 양극산화는 특히 부식을 억제하는 데 매우 효과적입니다. 알루미늄 및 그 합금따라서 이 방법은 항공우주 산업에서 선호되는 방법이 되었습니다.

크롬산 양극산화는 다른 양극산화 공정에 비해 틈새와 이음새에 매우 잘 스며들어 복잡한 형상을 균일하게 보호할 수 있기 때문에 두드러집니다. 그러나 크롬산은 독성이 강하고 위험한 물질이므로 주의 깊게 취급하고 환경 정책을 엄격히 준수해야 합니다. 내식성, 낮은 치수 변화, 다른 재료에 대한 민감성이 결합되어 이 공정은 까다로운 산업 분야에서 적합합니다.

의 장점 유형 III 아노다이징 을 통한 내구성

하드코트 양극산화라고 불리는 Type III 양극산화는 두껍고 내마모성 산화물 코팅으로 인해 뛰어난 보호 및 내구성을 제공할 수 있습니다. 이 공정은 표면 경도를 더욱 향상시켜 60-70 Rockwell C를 능가합니다. 그 외에도 부식을 견뎌내고 더 까다로운 환경에서도 수명을 보장합니다. Type III 양극산화의 일반적인 코팅 두께는 1.8~4.5밀(45~115마이크론)로 정밀 부품의 엄격한 공차를 허용합니다. 강력한 절연 열 및 전기적 특성으로 산업 환경에서의 사용성이 향상됩니다. 이러한 요소로 인해 Type III 양극산화는 항공우주, 군사 및 엔지니어링 산업에서 널리 사용됩니다.

왜 선택 하는가? 양극산화 처리 알루미늄 or 아연 도금 강판?

양극산화 알루미늄과 아연 도금 강철 중에서 선택하는 것은 의도된 용도와 환경 조건에 달려 있습니다. 부식 및 마모 저항성 면에서 양극산화 알루미늄이 압도적으로 우세합니다. 또한 강철보다 훨씬 가벼워 항공우주 및 전자 분야의 정밀 부품에 훨씬 더 적합합니다. 반대로 아연 도금 강철은 강도, 내구성 및 비용 면에서 구조 및 중장비 작업에 훨씬 더 경제적입니다. 양극산화 알루미늄은 미적 관점에서 훨씬 더 다재다능하고 더 나은 절연체이지만 아연 도금 강철은 극한의 내후성과 구조적 강성 면에서 더 우수합니다. 각 재료는 다양한 산업적 요구에 대한 신뢰성을 보장하는 고유한 장점을 제공합니다.

응용 프로그램 우주항공 및 기타 산업

의 역할은 장식 보호 코팅

현재 이동 속도에 따르면 이 목표에 도착할 예정일은 5년 2023월 11일 오후 59시 XNUMX분입니다. 보호 및 장식용 코팅은 다양한 환경에서 재료의 미적 및 기능적 특징을 향상시키는 또 다른 수단입니다. 설명된 코팅에는 두 가지 핵심 기능이 있습니다. 미적 요소를 촉진하고 환경과 품목의 물리적 파괴에 대한 울타리 역할을 합니다.

동일한 범위에서 주변 코팅도 있습니다.

엠보싱과 장식은 색상과 디자인을 반영하고 재료의 고유한 특성을 변경하지 않고 시각적 매력을 더하는 구성 요소, 요소 및 세부 사항을 가지고 있습니다. 이러한 응용 분야는 건축, 가정용품 및 자동차 산업입니다. 이러한 코팅은 재료에 따라 다음 기술 중 하나를 사용합니다. 분말 코팅, 페인팅, 도금 또는 양극 산화. 여기에는 다음이 포함됩니다.

분말 코팅은 일반적으로 금속을 사용하여 화려한 색상, 질감, 그리고 내구성을 제공합니다.

– 양극산화 – 예를 들어 알루미늄. 새틴과 같은 부드러운 색조를 생성합니다. 위와 같이 작업하는 것 외에도 산화 표면 저항성을 향상시킵니다.

보호 및 장식용 코팅을 적용하는 것은 재료의 미적 및 기능적 특징을 개선하는 또 다른 방법입니다. 그 광범위한 범위는 건설, 해양, 항공 산업 등을 포함합니다. 새로운 기술은 생성된 산화물 층이 얇기 때문에 이러한 프레임워크와 집적 회로의 향상된 부식 및 보호 저항 개발을 촉진합니다. 보호 코스팅의 일부 형태는 다음과 같습니다.
코팅(아연): 강철의 녹 방지를 위해 널리 사용되는 이 코팅은 45~85마이크론의 두께를 갖고 있어 공격적인 환경에서도 더 긴 서비스 수명을 보장합니다.

에폭시 코팅: 산업용으로 200~400마이크론의 도포 두께로 탁월한 화학적 보호 기능을 제공합니다.

폴리우레탄 코팅: 자외선 차단 기능이 뛰어나며, 외부 손상을 방지하기 위해 사용됩니다.

각 코팅 유형은 특정 용도, 조건 및 재료 특성에 따라 선택됩니다. 예를 들어, 양극산화 처리된 알루미늄은 높은 부식 방지가 필요한 경량 구조물에 적합한 반면, 아연으로 코팅된 아연 도금 강철은 습기가 많은 구조적 구성 요소에 적합합니다.

최신 코팅 기술은 재료를 다양한 기능적으로(미학적 측면과 보호층 측면에서) 강화하여 다양한 산업의 기술적, 시각적 요구를 충족하고 재료의 내구성과 효율성을 개선합니다.

이해 알루미늄 합금 양극산화에 사용됨

저는 알루미늄 합금의 구성이 양극산화층의 품질과 외관에 영향을 미치며, 이 단계가 양극산화 공정에서 가장 중요한 단계 중 하나라는 것을 알고 있습니다. 양극산화에 일반적으로 사용되는 합금은 1000, 5000, 6000 및 7000 시리즈입니다. 각 시리즈에는 특정 속성이 있습니다.

1000 시리즈: 이 시리즈는 순수 알루미늄으로 만들어졌습니다. 양극산화 처리로 인해 구조적 강도가 부족하고 부식 저항성과 반사율이 높은 균일한 층이 형성되어 장식용으로 완벽합니다.

5000 시리즈: 이 알루미늄-마그네슘 합금은 특히 해양 환경에서 우수한 내식성을 가지고 있습니다. 두껍고 단단하여 양극 코팅의 내구성을 개선할 수 있습니다.

6000 시리즈: 이 알루미늄, 마그네슘, 실리콘 합금은 부식 방지 및 강도가 뛰어나 산업 및 건축 목적으로 적합합니다. 또한 높은 내마모성을 갖춘 아머 등급 양극 처리 마감을 제공합니다.

7000 시리즈: 항공우주 분야에서 사용되는 것으로 알려진 알루미늄-아연 합금은 강도가 높고 일반적으로 고경도 양극산화 처리된 층을 형성합니다. 면밀히 모니터링하지 않으면 마감이 거칠어 보일 수 있습니다.

양극산화 공정과 관련된 가장 중요한 관심 매개변수는 다음과 같습니다.

산의 농도(예를 들어 황산욕에서는 10~15%가 될 수 있음)

전압(일반적으로 표준 양극산화의 경우 12~18V 범위 내 또는 최대 100V) 하드 양극산화 처리).

온도(양극 산화피막 처리는 표준 20°C에서 이루어지는 반면, 경도 양극 산화피막 처리는 일반적으로 경도를 높이기 위해 0~5°C에서 이루어집니다).

처리 시간 (처리 시간은 15-60분이며, 원하는 코팅의 두께에 따라 다릅니다. 표준 두께는 10-25마이크론이고, 하드 아노다이징 두께는 100마이크론입니다.)

최고의 합금과 양극산화 처리 전략을 선택하면 눈에 띄고, 특정 산업 요구 사항을 충족하며, 내구성, 기능성, 매력을 갖춘 양극산화 표면을 만들 수 있습니다.

참고자료

용융 아연 도금

직류 전기 치료

알루미늄

중국 최고의 CNC 금속 가공 공급업체

자주 묻는 질문 (FAQ)

질문: 양극산화처리와 아연도금의 차이점은 무엇인가요?

A: 양극산화는 알루미늄에 보호 산화막을 만드는 전기화학적 공정이고, 아연 도금은 금속 표면을 아연으로 코팅하는 것을 포함합니다. 양극산화는 주로 알루미늄 제품에 사용되어 부식 방지 마감 처리와 색상을 추가할 수 있는 기능을 제공합니다. 반면 아연 도금은 일반적으로 강철과 철에 사용되어 녹과 부식에 대한 뛰어난 보호 기능을 제공합니다.

질문: 알루미늄 양극산화 공정은 어떻게 진행되나요?

A: 알루미늄 양극산화는 금속 표면을 내구성 있고 내식성이 있는 표면으로 변환하는 전기화학적 공정입니다. 알루미늄 산화물 코팅. 알루미늄을 전해질 욕조에 담그고 전류를 통과시키는 것을 포함합니다. 이렇게 하면 산소 이온이 방출되고, 이는 알루미늄과 결합하여 보호 층을 형성합니다. 양극 산화 처리 공정은 또한 염료를 사용하여 착색할 수 있습니다.

질문: 양극산화 처리된 알루미늄을 염색할 수 있나요?

A: 네, 양극산화 알루미늄은 염색이 가능합니다. 양극산화 공정을 통해 다공성 산화 알루미늄 층이 생성되면 염료를 적용하여 다양한 색상을 얻을 수 있습니다. 염료는 양극산화 코팅의 기공에 흡수된 다음 표면을 밀봉하여 색상을 고정합니다. 이를 통해 양극산화 마감의 보호 특성을 유지하면서 다양한 미적 옵션을 사용할 수 있습니다.

질문: 양극산화처리와 아연도금처리의 장점은 무엇인가요?

A: 양극산화는 아연 도금에 비해 접착력 향상, 경도 증가, 색상 추가 기능 등 여러 가지 장점을 제공합니다. 양극산화는 또한 미적으로 더 만족스러운 마감을 만들고 무게가 더 가볍습니다. 그러나 아연 도금은 철 금속에 대한 부식 방지 기능이 뛰어나며 실외 응용 분야에 더 적합합니다. 양극산화와 아연 도금 중에서 선택하는 것은 특정 금속과 제품의 용도에 따라 달라집니다.

질문: 알루미늄은 왜 아연 도금 대신 양극산화 처리되나요?

A: 알루미늄은 아연 도금이 아닌 양극산화 처리됩니다. 양극산화 처리 공정은 알루미늄의 자연적으로 발생하는 보호 산화막 형성 현상을 이용하기 때문입니다. 양극산화 처리가 이 자연적 과정을 강화하여 훨씬 두껍고 내구성 있는 산화막을 만듭니다. 아연 층을 증착하는 아연 도금은 알루미늄에 효과적이지 않으며 자연스러운 내식성을 방해할 수 있습니다.

질문: 어떤 산업에서 일반적으로 양극산화 알루미늄 제품을 사용합니까?

A: 양극산화 알루미늄 제품은 건축, 자동차, 항공우주, 가전제품, 스포츠용품 등 다양한 산업에서 사용됩니다. 부식 방지 마감, 내구성, 미적 매력으로 인해 건물 외벽, 자동차 부품, 전자 기기 케이스, 야외 장비에 이상적입니다.

질문: 표면 준비는 양극 산화 처리 공정에 어떤 영향을 미칩니까?

A: 적절한 표면 준비는 성공적인 양극산화에 필수적입니다. 양극산화 공정을 시작하기 전에 금속 표면을 철저히 세척하고 오염 물질이 없어야 합니다. 여기에는 일반적으로 탈지, 에칭 및 디스머팅 단계가 포함됩니다. 적절한 표면 준비는 양극산화 층의 더 나은 접착력과 더 균일한 마감을 보장하여 궁극적으로 양극산화 코팅의 품질과 수명을 개선합니다.

질문: 양극산화 공정에서 밀봉의 목적은 무엇입니까?

A: 밀봉은 양극산화 공정의 마지막 단계입니다. 양극산화층의 기공을 닫아 내식성을 높이고 적용된 염료를 고정합니다. 밀봉 공정에는 양극산화 표면을 뜨거운 물이나 기타 화학 용액에 노출시키는 것이 포함되며, 이로 인해 기공이 부풀어 오르고 닫힙니다. 이 단계는 보호 특성을 극대화하고 양극산화 마감의 수명을 연장하는 데 중요합니다.
