ギアとギアリングの複雑さを理解する: 総合ガイド

ギア 数え切れないほどの産業機械や家庭用機械の動きと精度を駆動する歯車は、多くの機械構造の中で最も認識されていない要素の1つです。歯車の動きの相関関係は、 伝動装置は、ギアの仕組みを包括的に解明し、有能で正確な機械システムを考案するために不可欠です。このガイドは、ギアとギアリングの原理、形状、機能について研究することで、その複雑さを解決することを目的としています。エンジニア、愛好家、または機械システムの内部の仕組みについて学びたい好奇心旺盛な人など、この記事はギアの機能に関する視野を広げ、現代社会におけるギアの重要性についてより深い洞察を提供するのに役立ちます。これらの機能部品が回転運動を有用な動きに変換する方法について話し合います。

ギアとは何か？どのように機能するのか？

ギアは、別の部品とかみ合って動きやトルクを伝えるように設計された歯または歯車を備えた機械の回転部品です。ギアは回転力を 1 つのシャフトから別のシャフトに移し、速度、方向、力を頻繁に変更します。これは歯の正確な相互作用によって行われ、均一で一貫した動きを保証します。ギアは機械の機能に重要な役割を果たします。自動車、産業機械、時計など、ほとんどすべての専用デバイスに実装されており、その機能性と効率性を高めています。

ギアはどのようにしてトルクを利用して物体を回転させるのでしょうか?

ツールは歯のかみ合いを通じて力を伝達し、回転力を伝達して物体を回転させます。1 つのギアが回転して接続されたギアに力を加え、それがギアを回転させます。各ギアの歯のサイズと歯の数を変更することで、トルクと回転速度が調整されます。たとえば、より大きなギアが小さなギアに力を伝達すると、速度は増加しますが、トルクは減少します。逆の場合は、トルクが増加し、速度が低下します。このような原理により、ギアは機械システムで特定のタスクを効率的に実行できます。

ギアプロファイルにはどのような種類がありますか?

ギア プロファイルにはさまざまな種類があり、それぞれ次のような特定の用途に適しています。

• 平歯車: まっすぐな歯を持ち、あるシャフトから別の平行シャフトに動きと動力を伝えます。設計はシンプルで効果的ですが、他の高速機械と同様に、非常に大きな音がすることがあります。
• ヘリカル ギア: 斜めの歯が付いているため、ギアが徐々にかみ合うため、動作が静かでスムーズになります。平行シャフトまたは交差シャフトの標準です。
• ベベルギア: 直角に交わり、異なる平面にある 2 つのシャフト間で動きを伝達します。
• ウォーム ギア: ウォーム (円形のねじギア) とウォーム ホイールの 2 つの部分で構成され、高いトルク低減が可能で、平行シャフトだけでなく、非平行で交差しないシャフトも許容します。
• ラックとピニオン: これらは車両のステアリング機構でよく使用され、回転運動を直線運動に変換するのに役立ちます。

ギアの種類ごとに、速度、トルク、方向の動きなどの機能に応じて設計が異なります。

ギアとギアシステムはどのように機能するのでしょうか?

機械の動きと負荷力 適切な動力、速度、回転方向を実現するために、モーション システムを通じて各部品間で伝達されます。各ギアの歯が互いにかみ合うことで、あるギアから別のギアに動きが伝達されます。ギアの相互作用により、歯の配置に基づいて達成できる速度と力が決まります。この配置はギア比と呼ばれます。位置ずれや潤滑不足は損傷の可能性を高める可能性があるため、適切に機能させるには予防保守が必要です。自動車システム、産業機器、機械などの多くのテクノロジー バーカーでは、産業用、機械用、特殊用のギアがコンポーネントとして使用されています。

ギアの種類にはどのようなものがありますか?

平歯車の特性

最も一般的な歯車のカテゴリである平歯車は、歯車の軸に平行な直線歯を特徴とし、通常、平行シャフト間の運動と動力の伝達に使用されます。平歯車は効率が比較的高く、製造が容易で、動作中に発生する軸方向の推力はわずかです。一方、高速での動作では歯が互いに接触し、突然大きな騒音レベルが発生します。これらの歯車は、機械駆動装置、コンベア、時計など、高精度が求められる分野で一般的に使用されています。

ヘリカルギアを使用する場合

ヘリカルギアは、騒音のないシームレスな動作が必須の状況で非常に適しています。歯が斜めに配置され、徐々に噛み合うため、振動と騒音が軽減されます。そのため、回転速度が上昇したり、負荷がかかったりしてもスムーズに動作します。自動車業界のトランスミッション、コンベアシステム、および大きなパワーと耐久性を必要とする産業機械でよく使用されます。

ウォームギアの用途を理解する

ウォームギアは、高トルクと低速出力を必要とするシナリオで使用されます。ウォーム（ねじのようなギア）とウォームホイールが相互に連動する特殊な設計により、大きなトルクと低速出力が可能になります。 達成とともに速度低下 ウォームギアは、ブレーキなしでも荷重を保持できます。エレベーター、コンベア、ホイストなどは、セルフロック式の動作制御と精密な動作制御機能を必要とする機器であるため、ウォームギアの使用が効果的です。さらに、ウォームギアは、動力伝達における信頼性、効率性、コンパクトさから高く評価され、使用されています。

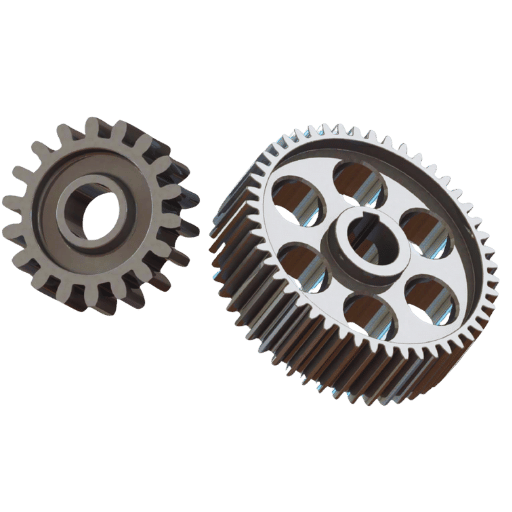

ギア比はパフォーマンスにどのように影響しますか?

ギアトレインのギア比の計算

ギアトレインのギア比を求めるには、従動ギアの歯の数を駆動ギアの歯の数で割ります。数学的には次のように表されます。

ギア比 = 従動ギアの歯数 / 駆動ギアの歯数

この比率は、システム内の速度とトルクの配分を示します。ギア比が高いほど、速度は低くなり、トルクは高くなります。ギア比が小さいほど、速度は高くなり、トルクは低くなります。したがって、正確な結果を得るには、常に歯の数を正確に測定してください。

ギア比の違いによるトルクと速度への影響

ギア比は、トルクと回転速度の点で、あらゆるシステムの機械的性能に大きく影響します。たとえば、4:1 という高い比率は、トルクが大きく、回転速度が低いことを示します。これは、坂を登るなど、重い荷物の移動が必要な自動車のシナリオで役立ちます。トルクが高いと、車両は抵抗をより多く克服できるため、そのような移動に役立ちます。対照的に、1:1 や 2:1 などの低い比率は、トルクよりも速度を有効にし、高速道路での高速運転条件に適しています。

自転車のギア比は、その好例です。マイクロメートル単位の出力では、急な坂道ではペダルをこぐのが難しくなりますが、ペダルをある程度回すと出力が増加します。逆に、ペダルを楽に素早く回すと出力が減少します。同様に、工業用ギア トレインでは、被駆動ギアの歯数が多いと、被駆動シャフトのトルクが減り、回転速度が大幅に上がります。

自動車工学における最新の分析によると、ギア比が 1 段階増加するごとに、トルク増幅率は約 20 パーセント増加し、回転速度出力は回転します。これらの調整により、性能要件に応じてシステムをカスタマイズすることで、機械や車両などの特殊なアプリケーションを最適に使用できます。

日常の機械におけるギア減速の例

削減のメカニズムに関する言及は、多くの日常的な機器に見られます。例としては、次のようなものがあります。

• 自転車: 自転車のギアには通常、減速システムが搭載されており、坂を登るときに、加えられた力に応じて車輪の回転を低下させることで、ペダルをこぐのが楽になります。
• 電動ドリル: 電動ドリルは、トルクが増加した減速ギアを使用して、より効率的なネジの締め付けと複雑な材料の穴あけを可能にします。
• 自動車: オートマチック車とマニュアル車はどちらも、車両の発進時や上り坂の走行時に必要な高いトルクを供給するために、ある程度の減速ギアを採用しています。
• 洗濯機: ギア減速により、洗濯機はデリケートな洗濯や脱水、あるいは十分なトルクでの重い洗濯の際に回転ドラムの速度を制御できるようになりました。

これらの機器は、削減メカニズムによって提供される強化の例として機能し、ほぼ普遍的に使用されています。

ベベルギアとハイポイドギアの具体的な用途は何ですか?

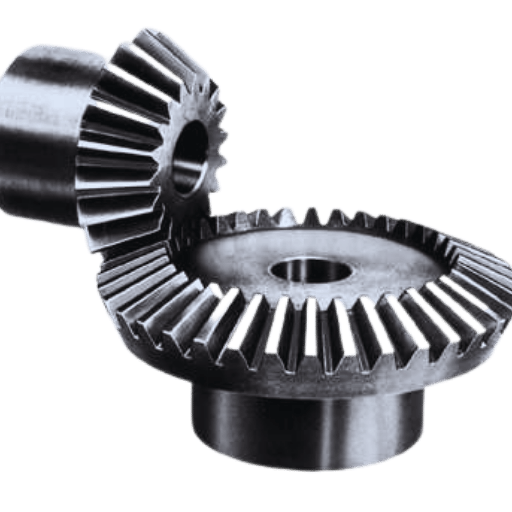

ベベルギアが動力方向を変える仕組み

ベベルギアは、通常 90 度の角度で XNUMX つのシャフト間で動力を効率的に伝達します。交差する XNUMX つのシャフトに取り付けると完全に噛み合うようにカットされた円錐形の歯を使用します。この変更により、回転動力の方向をすばやく変更することができます。

ベベルギアは、自動車の差動装置で、ドライブシャフトから車軸へトルクをリダイレクトするために使用されます。ほとんどの場合、かなりのギア減速が必要になります。上記のギアは、車輪間でトルクを効果的に分配することで、車両がスムーズで制御された旋回を行えるようにします。このようなギアは、設定された角度で正確な動力伝達を必要とするコンベアや梱包ツールなどの機械の産業分野でも使用されています。

エンジニアは、熱処理鋼と高度な製造技術を使用してベベルギアの設計を最適化し、高い耐久性と負荷容量を保証しています。これらの設計のパフォーマンスは、アプリケーションに対して 97% の効率比に達することができます。さらに、これらのギアのバリエーションであるハイポイドベベルギアは、より低い動作ノイズでより優れたトルク伝達を可能にするため、高負荷またはパフォーマンスに敏感なシステムに最適です。

ベベルギアは、角度の力を細かく方向転換できるため、現代のエンジニアリング機構において依然として重要な機能を果たしています。

自動車分野でのハイポイドギアの用途

ハイポイド ギアは、特に高トルク レベルで効率的に動力を伝達する能力と、スムーズで静かな動作のため、自動車業界でよく使用されています。特に、入力シャフトと出力シャフト間の角度オフセットを可能にするリア アクスル ディファレンシャルの設計に使用されます。このオフセット機能により、ドライブ シャフトが下がり、車両の重心が下がり、安定性と操縦性が向上します。

耐久性のあるハイポイド ギアが必要とされる SUV やトラックの自動車用途では、高トルク負荷を処理する能力は標準車両では比類がありません。最新のハイポイド ギア システムは、従来のベベル ギアと比較して最大 40% のトルク密度を達成できます。また、ハイポイド ギアは歯の曲線形状が優れているため、噛み合いが少なく、摩耗が少なく、耐久性が向上し、継続的に使用される車両コンポーネントのメンテナンスに役立ちます。

今日の自動車業界では燃費が重視されており、ハイポイド ギアで使用される低粘度の合成潤滑剤は摩擦と発熱を減らし、燃費効率を高めます。これは、リング ギアを使用する場合に特に重要です。これらの特性により、ハイポイド ギアは、パフォーマンス、効率、耐久性のバランスが取れた、現代の自動車工学の最も重要な部品の 1 つとなっています。

スパイラルベベルギアと標準ベベルギアの比較

標準ベベルギアとその類似品であるスパイラルベベルギアの主な違いは、歯のデザインと性能にあります。歯がまっすぐな標準ベベルギアとは異なり、スパイラルベベルギアは湾曲した角度の歯を備えており、よりスムーズな動作と静かなノイズを実現します。このため、スパイラルベベルギアは振動が少なく、効率が高くなります。したがって、精度と耐久性を重視する作業に最適です。

残念ながら、標準のベベルギアは構造の複雑さと機械加工の容易さの点で不利な点があり、その結果、生産コストが低くなります。この製造の非効率性は、騒音制御と性能要求がそれほど厳しくない領域で顕著になります。これらの標準ギアは、時間の経過とともに、まっすぐな歯が突然噛み合うため、摩耗や騒音が増加します。

つまり、スパイラル ベベル ギアは、精密用途におけるトルクと性能の点で勝者です。名前はシンプルですが安価な標準ギアは、性能が中程度になります。

ラックとピニオンギアがさまざまなメカニズムにおいて重要な理由は何ですか?

ラックとピニオンのギアシステムが回転運動を変換する方法

ラック アンド ピニオン ギア システムは、ラック (歯の付いた平らなストリップ) とピニオン (円形で歯の付いたもの) という 2 つのコンポーネントを使用して、回転運動を直線運動に変換するシステムとも言えます。ピニオンが回転すると、その歯がラックの歯と相互作用し、ラックが直線的に動きます。この動きは、ステアリング システム、加工ツール、自動化システムで非常に役立ちます。このシステムのセットアップは複雑ではなく効果的であるため、回転運動を方向運動に変換するときに簡単に使用できます。

ステアリングシステムへの応用

ラック アンド ピニオン システムは、そのシンプルさ、精度、信頼性から、単一ギア構成としてステアリング機構に好まれています。これらのシステムでは、ステアリング ホイールの回転が車輪を回転させるために必要な直線運動に直接関係しているため、楽で正確な制御が可能です。これにより、操作精度が向上し、ステアリングに必要な力が最小限に抑えられます。このようなシステムは、コンパクトで効率的なシステムが求められる乗用車でよく採用されています。

他のギアタイプに対する利点

代替ギア機構を検討すると、ラックとピニオンのシステムには多くの利点があることに気づきます。まず、その設計では運動損失がほとんどありません。これは非常に 高速を必要とするアプリケーションに効率的 ステアリング システムのように、応答性も優れています。次に、ラック アンド ピニオン システムは、他のより複雑なギア システムよりもコンパクトで軽量です。これは、スペースが限られたシステムにとって非常に重要です。さらに、よりスムーズで正確な直線運動を提供し、車両や産業機械の正確な操作を保証します。これらの機能は、ラック アンド ピニオン システムを構成するさまざまな種類のギアがいかに実用的で柔軟であるか、そして現代のエンジニアリングでどのように活用できるかを示しています。

よくある質問（FAQ）

Q: インボリュート ギアとギアの管理におけるその関連性を定義できますか?

A: インボリュート ギアは、スムーズで一貫した動力伝達を実現するため、ギア設計において最も一般的なギア プロファイルの 1 つです。インボリュート ギアの重要性は、セット内の各ギアの中心が噛み合い時に一定に保たれることです。これにより、製造がよりシンプルで効率的なオペレーティング システムになります。

Q: ヘリンボーンギアの進み方は標準ギアとどう違うのですか?

A: ヘリンボーン ギアには V 字型の歯があり、ヘリカル ギアで発生する軸方向のスラストに対抗しやすく、安定性と滑らかさが向上します。標準ギアとは異なり、ヘリンボーン ギアは騒音が大きく、負荷の大きいタイプの機械に使用されます。

Q: ギアがウォームギアを回せないのはなぜですか?

A: ウォームホイールの歯の一部に過度の摩擦や障害があるため、ギアはウォームを回転させることができません。そのため、逆方向の動きが非常に困難になります。このため、この作業は角柱状になり、精度と逆方向の動きの防止が不可欠であると考えられるすべてのアプリケーションに適しています。

Q: 個々のギアの歯数にはどのような機能がありますか?

A: ギアの歯の数によって速度比とトルク出力が決まります。駆動ギアと比較して従動ギアの歯の数が増えるとギア減速が大きくなり、従動ギアの速度が低下し、トルクが増加します。

Q: ギアの選択は車両のパフォーマンスにどのような影響を及ぼしますか?

A: ギアは車両のパフォーマンスの基本です。1 速などの低速ギアは低速時に最大のトルクと加速を提供し、巡航時に使用されるトップ ギアなどの高速ギアは効率が高く、高速時にエンジンにかかる負荷が少なくなります。

Q: ギアの噛み合いにおいて接触点が重要なのはなぜですか?

A: ギアの噛み合いにおける接触点は、トランスミッションの負荷分散と滑らかさを左右するため、最も重要です。接触点が正しく調整されていれば、摩耗や騒音が軽減され、ギアセットの寿命と効率が向上します。

Q: 伝動機械におけるヘリカルギアの目的は何ですか?

A: ヘリカル ギアは、矢印型の歯が直線ギアよりも滑らかで静かな動作を実現するため、トランスミッションに使用されます。ヘリカル ギアの歯のかみ合いは段階的であるため、衝撃荷重が大幅に軽減され、大型のギア減速システムに求められる高速アプリケーションで高い耐久性を発揮します。

Q: 原始的なタイプのギアは、現代のギアの設計にどのような影響を与えますか?

A: 平歯車やベベル歯車などの従来の歯車は、トルク伝達と速度比という重要な概念を導入しました。この概念が現代の歯車設計の基礎となりました。これらの重要な機能は、ヘリカル、ヘリンボーン、インボリュートなどのより複雑な高度な歯車によって構築され、より効率的なソリューションを提供します。

Q: システム内で 2 つのギアが別のギアとどのように結合するのでしょうか?

A: 2 つのギアは歯の並びによって互いにかみ合い、動きと力を伝達します。適切にかみ合うと、個々のギアの歯が互いに滑り込み、滑りのない動力伝達が可能になります。つまり、システムは希望する速度とトルク出力を実現できます。

参照ソース

1. GTFギアボックスのスターギアリングトランスミッションシステムの非線形ねじりダイナミクス（王＆朱、2020年)

• 主な調査結果：
  • スターギアローターシステムは、多重周期運動、準周期運動、カオス運動などの豊富なねじり非線形現象を示します。
  • 準周期、周期倍増シナリオ、突然変異を介したカオスへのさまざまな道が示されています。
• 方法論：
  • 研究者らは、ギアード ターボファン エンジン (GTF) 航空エンジンのスター ギア ローター カップリング伝達システムの非線形動的モデルを作成しました。このモデルには、時間依存の噛み合い剛性、包括的なエラー、およびギアとスプラインの部分的なバックラッシュ非線形性が含まれています。
  • 動的応答は、複雑なシステム内の 1 つのギアの動作を解析する際に重要なルンゲ・クッタ数値積分法を使用して解決されました。さまざまな非線形動的特性を持つスター ギア システムの動きは、グローバル分岐、FFT スペクトル、ポアンカレ マッピング、および位相図を使用して解析されました。

2. 歯車の幾何学と応用理論: 歯車の幾何学と応用理論 (リトヴィン＆フエンテス、2004年)

• 主な調査結果：
  • この本は、座標変換、相対速度、重心、陽極、動作ピッチ面、平面曲線、表面、共役面と曲線、表面と曲線の曲率、噛み合い面、かみ合いと接触のコンピュータ シミュレーション、さまざまな種類のギアなど、ギアの幾何学と応用理論の全範囲を網羅しています。
• 方法論：
  • 幾何学の原理と理論、および歯車の設計の基礎を指します。
