Le guide ultime de l'usinage CNC du plastique ABS : avances et vitesses dévoilées

L'usinage CNC de l'acrylonitrile butadiène styrène (plastique ABS) est la norme dans la fabrication moderne en raison de sa flexibilité dans la fabrication des composants finaux, de sa robustesse et de sa rentabilité. Cependant, les résultats ne sont optimaux que lorsque les paramètres d'usinage, principalement les avances et les vitesses, sont bien compris. Ces facteurs affectent considérablement la texture de la surface, la précision de la forme et l'efficacité globale. Ce guide servira aux fabricants, aux ingénieurs et aux opérateurs CNC qui recherchent des informations sur la façon d' machine ABS efficacement. De la sélection d'outils appropriés aux paramètres d'usinage, ce guide décrira les stratégies essentielles pour obtenir des résultats efficaces tout en travaillant avec l'ABS sur vos projets.

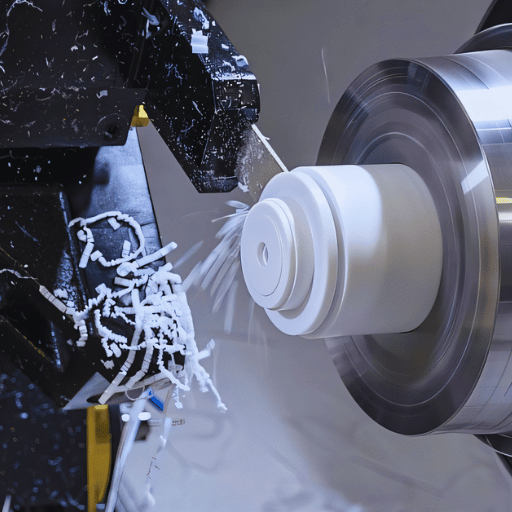

Quelles sont les considérations clés pour l’usinage CNC du plastique ABS ?

Lors de l'usinage CNC du plastique ABS, il est essentiel de respecter les aspects suivants pour une perfection optimale :

1. Sélection d'outils : utilisez des outils en acier rapide (HSS) ou en carbure conçus spécifiquement pour le plastique, car ils coupent avec précision tout en minimisant la déformation du matériau.
2. Vitesses de coupe et avances : appliquez des vitesses de coupe modérées tout en augmentant les avances pour réduire l'accumulation de chaleur dans l'ABS, ce qui peut entraîner une fusion ou une déformation.
3. Serrage et support : Assurez-vous de serrer correctement la pièce afin qu'il n'y ait pas de vibrations tout en maintenant une précision adéquate pendant le processus d'usinage.
4. Refroidissement : Gérez la chaleur avec un refroidisseur à brouillard ou à air, mais sachez qu'une trop grande quantité de l'un ou l'autre peut altérer la stabilité dimensionnelle de l'ABS.
5. Finition : Effectuez de légères passes de finition pour lisser la surface, car les imperfections mineures sont beaucoup plus visibles dans l'ABS.

Suivre ces considérations conduirait à un usinage efficace des résultats CAO professionnels.

Comprendre les propriétés du plastique ABS

Le plastique ABS est un matériau flexible largement utilisé en raison de sa nature légère. Ce polymère est fabriqué à partir d'acrylonitrile, de butadiène et de styrène et est bien connu pour sa résistance élevée à la traction, sa résistance aux chocs et sa flexibilité. Son utilisation est répandue dans l'électronique grand public et l'impression 3D, en plus des composants automobiles. L'ABS a une surface lisse qui est facile à usiner, ce qui permet un prototypage et une fabrication sans faille. Bien que sa stabilité dimensionnelle soit excellente et puisse supporter une chaleur modérée, il ne convient pas à une utilisation dans des zones de températures élevées, ce qui est le cas d'autres polymères thermoplastiques. En raison de ces caractéristiques, il est largement utilisé dans diverses industries qui nécessitent des matériaux de haute précision et à résistance accrue.

Sélection des bons outils de coupe pour l'ABS

Les outils spécialement conçus pour les plastiques doivent toujours être sélectionnés pour garantir des bords précis et propres lors de la découpe de l'ABS. Les matériaux tels que les outils en carbure ou en acier rapide (HSS) sont les mieux adaptés en raison de leur capacité à conserver un bord tranchant et de leur durabilité. Pendant les processus d'usinage du plastique, des outils à une ou deux cannelures doivent être utilisés pour obtenir une précision tout en gérant l'accumulation de copeaux. Tout en maintenant la vitesse et les taux d'avance, une grande prudence doit être observée, car un échauffement excessif peut provoquer une déformation ou une fusion des bords coupés.

Importance de l'usure et de la durée de vie des outils

La durée de vie d'un outil et son usure sont importantes pour la qualité des performances lors de l'usinage de l'ABS et d'autres matériaux. Si la durée de vie de l'outil n'est pas gérée correctement, il en résultera une finition de surface excessive, des géométries rugueuses et des temps d'inactivité pour remplacer les outils. L'un des aspects les plus importants de la qualité n'est atteint que lorsque des outils de haute qualité sont utilisés à des vitesses de coupe prescrites et qu'un entretien régulier est effectué sur les outils. Une gestion efficace des outils minimise les coûts encourus et garantit des performances de haute qualité pendant les processus d'usinage.

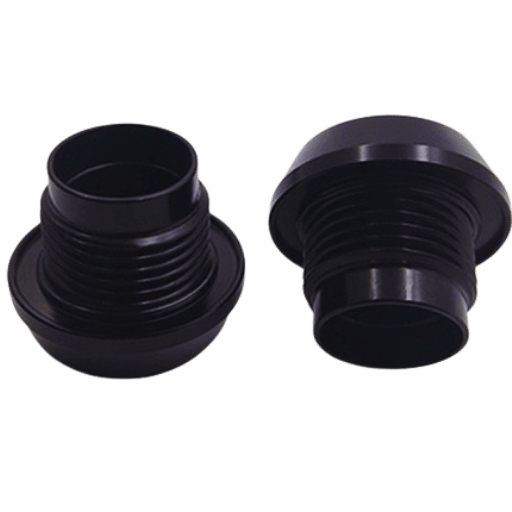

Comment déterminer les avances et vitesses optimales pour l'usinage ABS ?

Calcul de la vitesse d'avance et de la vitesse de broche

Plusieurs paramètres doivent être pris en compte pour déterminer la vitesse d'avance et la vitesse de broche pour l'usinage du plastique ABS. La formule permettant de calculer la vitesse de broche (tr/min) est répertoriée ci-dessous :

Vitesse de broche (tr/min) = (vitesse de coupe × 12) / (π × diamètre de l'outil)

La vitesse de coupe de la formule est une valeur généralement donnée par un fournisseur d'outils spécifique et fonctionne avec le matériau d'accompagnement à couper, dans ce cas, l'acrylonitrile butadiène styrène ou ABS.

La vitesse de broche étant connue, on peut calculer la vitesse d'avance en utilisant :

Vitesse d'avance (IPM) = Vitesse de la broche × Nombre de cannelures × Charge de copeaux

La charge de copeaux ou avance par dent correspond au volume de matière de coupe extrait par chaque dent de la fraise au cours du processus et, comme les calculs précédents, est prescrite par le fournisseur de l'outil. Ces calculs, bien que complexes, sont essentiels dans la mesure où, en travaillant avec l'ABS, l'usure de l'outil est réduite et les résultats d'usinage sont améliorés. Les instructions du fabricant doivent toujours être suivies ainsi que les tests de coupe pour vérifier la précision du réglage.

Impact de la vitesse de coupe sur les pièces en ABS

Lors de la production de pièces en ABS, la vitesse de coupe affecte la précision, la finition et l'intégrité. Une vitesse de coupe trop élevée produit une chaleur excessive, qui peut faire fondre ou déformer le matériau, tandis qu'une vitesse trop faible peut entraîner une finition de surface non raffinée et une dégradation de l'outil. Pour obtenir les meilleurs résultats, une vitesse de coupe intermédiaire doit être utilisée, comme prescrit par le fabricant de l'outil. De plus, une chaleur excessive doit être évitée grâce à des conditions de refroidissement et de coupe appropriées. Restez toujours attentif aux procédures d'usinage pour vous adapter rapidement à tout changement.

Dépannage des problèmes courants dans l'usinage ABS

La fusion de surface, une finition de qualité inférieure et une usure accrue des outils sont des problèmes courants lors de l'usinage de l'ABS. Pour minimiser la fusion de surface, assurez-vous que le refroidissement est effectué correctement grâce à des procédures telles que le refroidissement par brouillard d'air et vérifiez que les vitesses de coupe restent dans les plages recommandées. Examinez la netteté des outils de coupe. Les finitions de surface rugueuses doivent être lissées en appliquant de meilleures tolérances pour la vitesse d'avance. Pour atténuer l'usure des outils, on peut utiliser des outils de coupe composés de matériaux de qualité supérieure comme le carbure et éviter de travailler avec trop de chaleur ou de contrainte. Un examen périodique de l'équipement et une coopération avec le fabricant atténuent certains de ces problèmes.

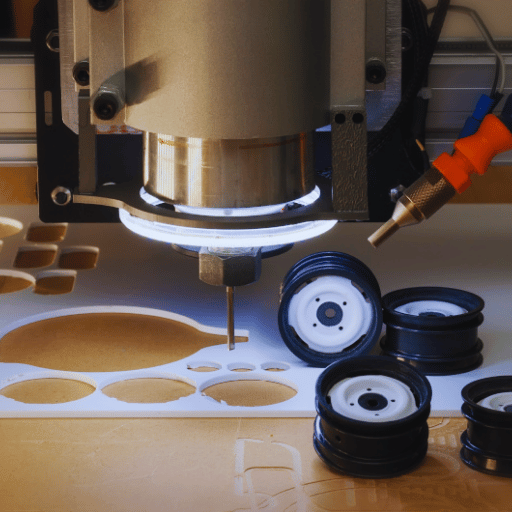

Quelles sont les meilleures pratiques pour obtenir une finition de surface de qualité sur les pièces ABS ?

Rôle de la charge de copeaux et de la profondeur de coupe

L'obtention d'une bonne finition de surface sur les pièces ABS dépend en grande partie de la charge de copeaux et de la profondeur de coupe. La charge de copeaux doit toujours être contrôlée correctement, car elle fait référence à la quantité de matière enlevée par dent au cours d'une seule rotation. Si la charge de copeaux est trop élevée, elle peut entraîner une pression et un échauffement inutiles de l'outil. Nous recommandons des charges de copeaux modérées pour une finition parfaite des composants ABS.

La rigidité de l'installation et les caractéristiques de l'outil de coupe influencent la profondeur de coupe. Par conséquent, des profondeurs plus faibles sont recommandées lors des passes de finition, car elles minimisent les contraintes imposées à la pièce. Trouver le bon équilibre entre ces deux paramètres garantit un polissage correct de la surface.

Minimiser l'accumulation de chaleur pendant l'usinage

Des pratiques de refroidissement et de lubrification appropriées doivent être utilisées pour contrôler la génération de chaleur pendant les opérations d'usinage. La chaleur peut être évacuée de la zone de travail et de la pièce à l'aide d'un refroidissement par inondation ou d'une brumisation, évitant ainsi toute blessure thermique. Les bras d'outils sélectionnés avec des bords tranchants génèrent également moins de chaleur que ceux dotés de revêtements résistants à la chaleur appropriés. Un autre ensemble de paramètres qui peuvent être modifiés pour faciliter moins de frottements est la vitesse, la vitesse d'avance et la profondeur de coupe. Un contrôle régulier plus complet de l'état des outils est essentiel car des outils de coupe en métal plus chauffés et usés génèrent des pièces durables de moins bonne qualité.

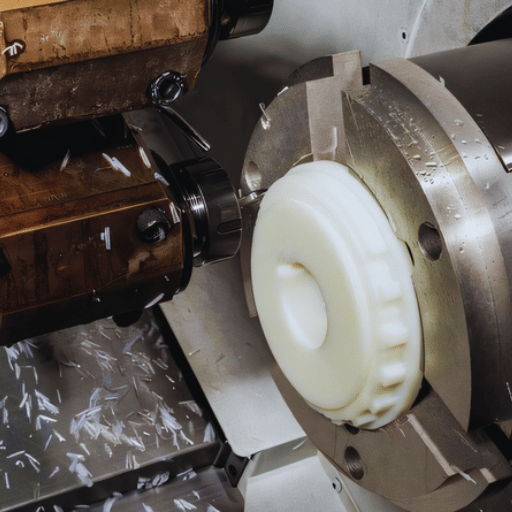

Comment le fraisage CNC de l'ABS se compare-t-il à d'autres plastiques ?

Facilité d'usinage de l'ABS par rapport aux autres thermoplastiques

L'ABS (acrylonitrile butadiène styrène) possède des propriétés mécaniques parmi les mieux équilibrées et est facile à usiner par rapport aux autres thermoplastiques. La dureté moyenne du matériau et sa bonne stabilité dimensionnelle rendent l'ABS moins sujet aux dommages indus aux outils pendant le processus de découpe. Par rapport à des matériaux tels que le polycarbonate, l'ABS présente une faible fragilité et une bonne résistance aux chocs, ce qui réduit considérablement le risque de production de défauts. De plus, l'ABS étant un polymère thermoplastique très résistant aux chocs, il émet également moins de chaleur pendant le processus d'usinage, ce qui réduit les risques de déformation et autres distorsions. Pour cette raison, il est préféré dans les applications qui nécessitent un degré élevé de précision et de répétabilité.

Optimisation des conditions de fraisage de l'ABS

Le fraisage de l'ABS nécessite une régulation appropriée de plusieurs facteurs, tels que la vitesse de coupe, l'avance, l'outillage et les méthodes de refroidissement. Pour les opérations de fraisage sur ABS, la vitesse de coupe recommandée se situe autour de 200 à 400 mètres par minute, selon le matériau et la configuration de l'outil. Le matériau n'est pas fondu car il utilise des vitesses plus faibles, ce qui évite de compromettre la précision dimensionnelle.

Les vitesses d'avance doivent être modérées, probablement entre 0.1 et 0.3 mm/tr, afin de trouver un compromis raisonnable entre la vitesse de coupe et la qualité de finition. Les outils en acier rapide ou en carbure sont beaucoup plus souhaitables car ils peuvent supporter les contraintes thermiques et conserver des arêtes vives. En particulier, les vitesses plus élevées peuvent plonger et les périodes de travail prolongées peuvent être supportées avec des outils en carbure.

Le refroidissement par air comprimé ou par brouillard est préférable pour le refroidissement de l'air comprimé plutôt que par des liquides de refroidissement par inondation. Ces méthodes permettent de limiter l'accumulation de chaleur sans risquer une action chimique, qui peut modifier les propriétés de l'ABS. De plus, les vibrations sont réduites et la qualité de surface est améliorée lorsque la pièce est fermement serrée.

En ajustant ces paramètres, les outils sont dotés d'une grande précision tout en réduisant l'usure des outils et le gaspillage de matière, rendant ainsi le fraisage ABS très efficace à des fins d'ingénierie et industrielles.

Traitement de l'usinage ABS pour les applications automobiles

L'utilisation de l'ABS dans la fabrication automobile revêt une grande importance en raison de sa résistance élevée aux chocs, de son faible poids et de sa solidité supérieure. Il permet la fabrication de précision de tableaux de bord, de panneaux et de boîtiers. Des pratiques d'usinage appropriées garantissent une conformité étroite et une bonne finition de surface, ce que l'industrie exige. L'adaptation d'instruments de coupe appropriés ainsi que de techniques de refroidissement modernes permettent de produire des pièces robustes et économiques pour l'industrie automobile.

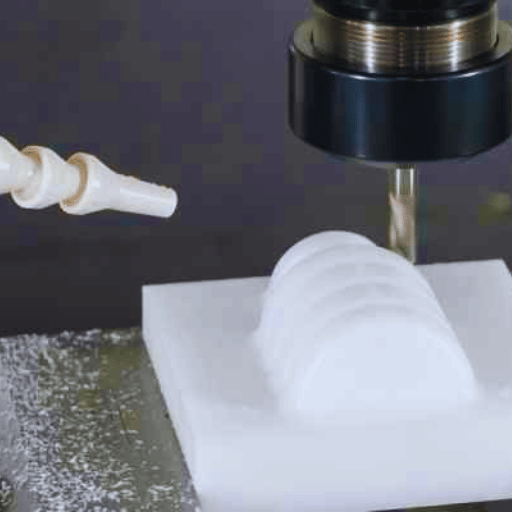

Quelles stratégies de sélection d’outils améliorent l’usinage CNC de l’ABS ?

Choisir les bons outils en carbure pour l'ABS

Les outils en carbure sont le choix optimal pour l'usinage de l'ABS à fort impact en raison de leur excellente résistance à l'usure et de leur capacité à supporter des températures élevées. Choisissez toujours des outils à bords tranchants pour réduire la force de frottement et la déformation de la pièce. Les fraises en carbure à une ou deux goujures sont des types d'outils particuliers qui sont très efficaces en raison de leurs caractéristiques d'élimination des copeaux et de finition. L'utilisation de nitrure de titane (TiN) comme revêtement améliorera également la durée de vie de l'outil et réduira l'usure. Les outils spécialement conçus pour les plastiques améliorent toujours la productivité et la précision dimensionnelle du produit.

Évaluation des types de fraises et de fraises à défoncer

Lors de l'évaluation des fraises et des types de fraises à utiliser sur l'ABS, je me concentre sur les outils adaptés au travail sur les plastiques. Cela garantit qu'ils fonctionnent comme prévu. Les fraises à coupe ascendante en spirale sont la meilleure option pour l'élimination des copeaux et la prévention du colmatage, et j'ai tendance à les utiliser le plus. J'envisage les fraises à coupe droite pour les opérations qui nécessitent un bord lisse et une vitesse moyenne. De plus, la géométrie de coupe par compression des fraises permet d'obtenir des bords nets sur les surfaces supérieure et inférieure et minimise considérablement les risques de bavures ou de déchirures du matériau. J'applique ces mesures pour maintenir une précision et une efficacité maximales tout en améliorant la qualité globale de la pièce et en garantissant qu'elle reste fonctionnelle.

Optimisation de la conception des cannelures pour l'usinage ABS

Dans le cas de l'affinage des conceptions de goujures pour l'usinage de l'ABS, mes principales considérations concernent les outils à configuration à deux ou à une goujure. Ces outils sont relativement efficaces car ils assurent une évacuation efficace des copeaux avec une accumulation de chaleur minimale possible, évitant ainsi le risque de fusion. Le choix de la configuration des goujures a un effet mesurable sur l'efficacité de la coupe et la qualité de la finition de surface, c'est pourquoi je l'ajuste finement en fonction du matériau et des détails particuliers de la tâche.

Foire Aux Questions (FAQ)

Q : Quelles sont les vitesses et les avances optimales pour l'usinage CNC du plastique ABS ?

R : Les vitesses et les avances pour l'usinage du plastique ABS sur une machine CNC dépendent de l'outil de coupe utilisé, des capacités de la machine et de la géométrie de la pièce. La vitesse de broche recommandée est de 2,000 6,000 à 0.1 0.5 tr/min et la vitesse d'avance est de XNUMX à XNUMX mm par tour. Il est essentiel de parler au fabricant de l'outil pour connaître les réglages optimaux et de modifier la vitesse d'avance afin de minimiser les risques de casse de l'outil tout en garantissant un usinage évident.

Q : Comment la résistance chimique du plastique ABS affecte-t-elle l'usinage CNC ?

R : En raison de la chaleur générée, les liquides de refroidissement et les lubrifiants font partie intégrante de l'usinage. C'est pourquoi tout matériau traité doit toujours conserver son intégrité absolue. Les plastiques ABS sont particulièrement adaptés à cet usage : ils ne se détérioreront pas en raison de facteurs chimiques maintenables lors d'un projet d'usinage CNC. Cette propriété permet de protéger les outils de coupe et de garantir que l'intégrité des pièces usinées est préservée pendant les processus de fabrication.

Q : Pourquoi le liquide de refroidissement est-il important dans l’usinage CNC du plastique ABS ?

R : Les liquides de refroidissement réduisent la chaleur excessive générée lors de l'usinage CNC des plastiques ABS. Une chaleur excessive, lorsqu'elle est dépassée, peut entraîner une déformation, voire une déformation de la pièce. Les liquides de refroidissement réduisent également la friction et la déformation, restaurant les arêtes de coupe pour garantir des résultats de haute qualité en continu lors de l'usinage des plastiques.

Q : À quels défis un machiniste peut-il être confronté lors de l'usinage CNC de plastique ABS ?

R : Les obstacles peuvent inclure la dilatation thermique du matériau, qui modifie ses dimensions, la rupture de l'outil et la solidité et la résistance aux chocs considérables du plastique ABS. Des paramètres de coupe appropriés, tels que les vitesses et les avances, doivent rester en place pour relever ces défis, éliminer les obstacles et garantir une usinabilité efficace.

Q : Comment le recuit affecte-t-il les pièces en plastique ABS après l'usinage CNC ?

R : Le recuit a pour effet d'améliorer la stabilité dimensionnelle et d'augmenter la résistance mécanique des pièces en plastique ABS en atténuant les contraintes internes subies lors de l'usinage. Il améliore également la ténacité globale du produit et sa résistance aux chocs.

Q : Quels types de projets CNC fonctionneront le mieux avec les matériaux ABS ?

R : L'ABS haute température présente une meilleure résistance thermique que les autres formes d'ABS et constitue le choix privilégié pour les projets qui nécessitent une résistance à des températures plus élevées que d'habitude. Cependant, l'utilisation générale de l'ABS est encore répandue pour l'usinage CNC en raison de sa robustesse, de sa résistance chimique et de sa facilité d'usinage.

Q : Quelles sont les pratiques générales à suivre pour éviter la rupture des seuils lors de l'usinage de l'ABS ?

R : Lors de la découpe, l'obtention d'une vitesse d'avance et d'un régime optimaux réduira considérablement les risques de rupture d'un seuil lors de l'usinage de l'ABS. Des outils tranchants et de haute qualité, ainsi qu'un liquide de refroidissement approprié, contribueront à atténuer le risque de rupture du seuil.

Q : Pourquoi l’ABS est-il considéré comme l’un des matériaux thermoplastiques les plus couramment utilisés pour l’usinage CNC ?

R : La capacité de l'ABS à fournir des valeurs exceptionnelles de résistance mécanique et de résistance aux chocs en fait l'un des matériaux thermoplastiques les plus appréciés dans l'usinage CNC. Sa large gamme de propriétés le rend adapté à un large éventail d'industries, en particulier pour les pièces destinées à subir des chocs tout au long de leur utilisation.

Q : Quelle est la différence entre le fraisage et le perçage ABS en ce qui concerne les processus d'usinage ?

R : Alors que les surfaces verticales et horizontales d'une pièce sont découpées pour lui donner sa forme, le perçage ne crée que des trous. Les plastiques sont fraisés avec le plus grand soin pour respecter les vitesses de coupe et d'avance en raison de leur sensibilité. Le perçage, en revanche, consiste simplement à produire des trous circulaires dans une pièce.
